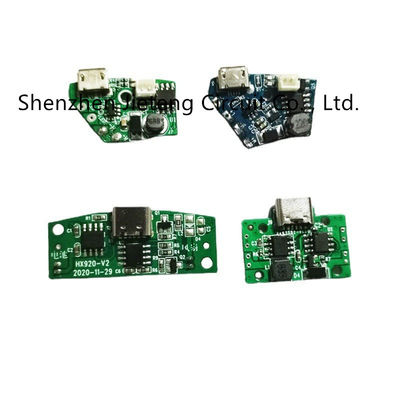

Doppelseitige Prototyp-bloße Leiterplatte Glasepoxid-PWB

  • Double-Sided Prototype Bare Printed Circuit Board Glass Epoxy PCB
  • Double-Sided Prototype Bare Printed Circuit Board Glass Epoxy PCB
Herkunftsort Guangdong, China
Markenname JIETENG
Zertifizierung ISO/TS16949/RoHS/TS16949
Modellnummer Rogers FR4
Min Bestellmenge Verkäuflich
Preis negotiable
Verpackung Informationen Vakuumverpackung in den leeren Kartonen
Lieferzeit 5-8 Tageslieferung
Zahlungsbedingungen Verkäuflich
Versorgungsmaterial-Fähigkeit 150000 Quadratmeter/Quadratmeter pro Jahr

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Brettstärke 1.6mm Kupferne Stärke 1 Unze
Grundmaterial Rogers Prüfdienst E-Prüfung
Material FR4 Maximale Brettgröße 1200mm*600mm
Hervorheben

Bloße GlasepoxidLeiterplatte

,

Bloße Leiterplatte des Prototyps

,

GlasepoxidprototypLeiterplatte
Hinterlass eine Nachricht
Produkt-Beschreibung

Doppelseitiges PWB verschalt multi Schicht Leiterplatte-Fertigung PWB

Wesentliche Details
Ursprungsort:
Guangdong, China
Grundmaterial:
FR-4, Glasepoxid, FR4 hoher Tg, Rohs konform
Kupferne Stärke:
1/2OZ 1OZ 2OZ 3OZ
Brett-Stärke:
0.4~4.0mm
Min. Hole Size:
0,01", 0.25mm.or 10 Mil
Min. Linienbreite:
0,006" oder 0.15mm
Min., Zeilenabstand:
3mil
Oberflächenveredelung:
HASL, Immersionsgold
Zahl der Schicht:
1-60 Schichten
Kupferne Dickentoleranz:
± 0.25oz
Lötmittelmaske:
Grün, rot, weiß, gelb, blau, schwarz, usw.
Siebdruck:
Weiß, gelb, schwarz oder negativ

PWB-Vorbereitungs- und Anlaufzeit (Arbeitstage)
Einzeln, doppelseitig
4 Schicht
6 Schicht
Über 8 Schicht
HDI
Beispielvorbereitungs- und Anlaufzeit (normal)
4~5 Tage
6~7 Tage
7~8 Tage
10~12 Tage
10~12 Tage
Beispielvorbereitungs- und Anlaufzeit (schneller)
2~3 Tage
3~5 Tage
6 Tage
6~7 Tage
12 Tage
MassenproduktionsVorbereitungs- und Anlaufzeit
7~10 Tage
10~14 Tage
13-14 Tage
16 Tage
20 Tage
