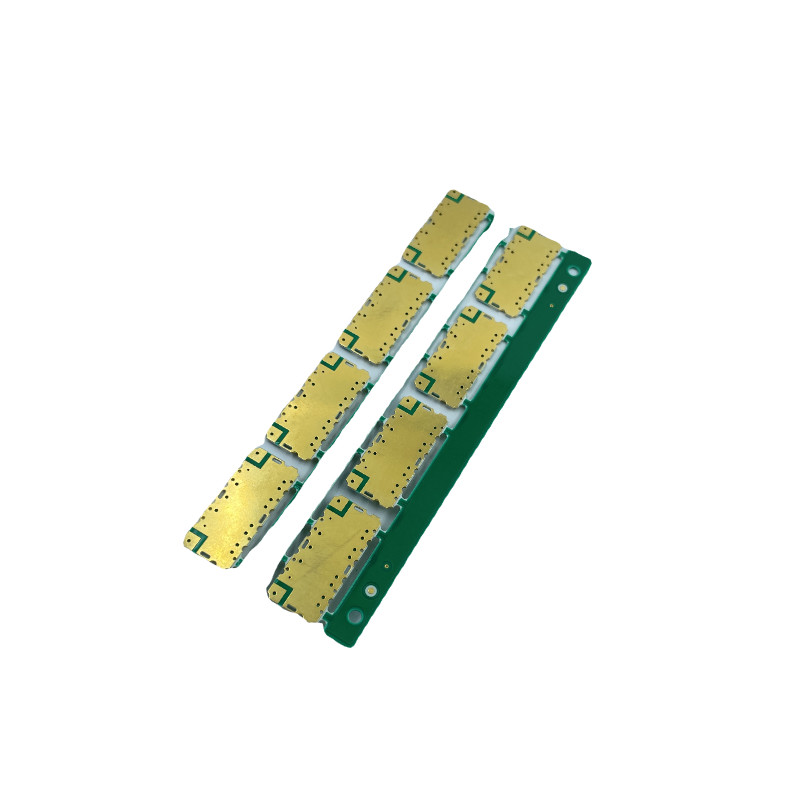

Leiterplatte des Wecker-PCBA, Stärke PWB-Brett-Versammlung des Kupfer-1oz

Herkunftsort Guangdong, China
Markenname JIETENG
Zertifizierung ISO/TS16949/RoHS/TS16949
Modellnummer PCBA
Min Bestellmenge verkäuflich
Preis negotiable
Verpackung Informationen Innere Vakuumverpackung, äußerer Standardkarton
Lieferzeit 5-8 Tage für Lieferung
Zahlungsbedingungen verkäuflich
Versorgungsmaterial-Fähigkeit 100000 Quadratmeter/Quadratmeter pro Jahr

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Grundmaterial FR-4 Kupferne Stärke 1oz
Min., Zeilenabstand 0.1mm Brett-Stärke 1.6mm
Min.-Linienbreite 0.2mm Oberflächenveredelung ENIG oder kann besonders angefertigt werden
Hervorheben

PCBA-Leiterplatte 1oz

,

PCBA-Leiterplatte 0.1mm

,

ENIG-PWB-Brett-Versammlung

Hinterlass eine Nachricht
Produkt-Beschreibung

Bevorzugte Stromkreisleiterplattenentwurf des Weckers PCBA der Fabrik verkaufen der direkte en gros

Vorbildliches Number:
PCB-01
Art:
Mehrschichtiges PWB, one-stop
Ursprungsort:
Guangdong, China
Markenname:
JIETENG
Zahl von Schichten:
4-layer
Grundmaterial:
FR-4
Kupferne Stärke:
1OZ
Brett-Stärke:
1.6mm
Min. Hole Size:
0.15mm
Min. Linienbreite:
3mil
Min. Zeilenabstand:
3mil
Oberflächenveredelung:
ENIG oder kann besonders angefertigt werden
Brett-Größe:
250*250mm oder können besonders angefertigt werden
Produktname:
PWB mit 4 Schichten
Schlüsselwörter:
Fabrik PWB-4L
MOQ:
1pcs
Prüfungsservice:
AOI Testing 100%
Zertifikat:
ISO/RoHS/IATF16949
Service:
Schicht-PWB-Dienstleistungen Soems stellten multi zur Verfügung
Fertigen Sie besonders an:
Immersionsgold-PWB-Hersteller
Anwendung:
Unterhaltungselektronik
PWB-Montageverfahren:
BAD-SMT-PWB-Versammlung

JINHUA-PWB-Standardfähigkeit
Einzelteil Prozess Herstellungsfähigkeit Anmerkung
1 Oberflächenveredelung HASL, HASL WENN, ENIG, Goldfingerüberzug, OSP, Immersion AG,
Immersions-Sn, Kohlenstoff-Tinte, peelable Maske, Stecker vias mit Harz
2 Brett-Stärke 0,1 MILLIMETER | 8,0 MILLIMETER
3 Schichten 1 | 32 L
4 Material Marke: KB, ITEQ, Shengyi, Huazheng, NanYa, CEM, Arlon, Rogers, Teflon, Polymide, Panasonic, Aluminiumbasis, Halogen frei, Peters Soldermask, Band der Kaptonhohen temperatur, Taiyo Ink
TG: Tief zum Hoch, TG135 zu TG180; CTI: 175 bis 600
5 Brett-Größe Maximale Brettgröße: 650 x 1200 Millimeter; Minimale Brettgröße: 3*3 MILLIMETER
6 Innere Schicht (1) Ring der Linie: einseitiges 4mil Längenverhältnis: 10: 1
(2) minimale Spur w/s für 1 Unze: 3 mil/2.6mil Maximale fertige kupferne Stärke: 18/18 Unze
(3) Loch, zum des Abstandes zu zeichnen oder aufzufüllen: Minute 6mil
7 Bohrung (1) fertige Lochgröße der Minute: Laser 0.1mm mechanische 0.15mm
(2) PTH-Lochmaßtoleranz: ± 3 Mil, NPTH-Lochmaßtoleranz: ± 2 Mil Lochpositions-Ausrichtungstoleranz: ± 2 Mil
(3) minimale Schlitzgröße: 0,55 Millimeter
8 Äußere Schicht (1) 1oz: 3/3 Mil, 2oz: 5/5 Mil Maximale fertige kupferne Stärke: 18/18 Unze
9 Überzug (1) Lochwand-Kupferstärke 1-10 Mil
(2) 10:1
10 Soldermask (1) minimale soldermaks Brücke 4mil minimale AUFLAGE 20 Mil
11 Silkscreen Farbe: weißes, schwarzes, gelbes, rotes… etc. Seriennummer, Barcode, QR-Code
12 Profilieren (1) Toleranz des Entwurfs: ± 0.1mm
(2) V-CUT Winkel: 30 Grad u. 45 Grad V-geschnittene Breite der Minute 75 Millimeter
(3) Tiefe: Brett thickness≥1.2 Millimeter bleiben thicknss: 1/3;
Brett thickness≤1.2 Millimeter, bleiben Stärke 20 Mil (0,5 Millimeter)
minimaler Abstand V-geschnitten 0,4 Millimeter verkupfern
(4) Abschrägungswinkel/Tiefe: 20°/1.8 Millimeter; 30° /1.0 Millimeter; 45°/0.5 Millimeter; Toleranz: ± 5°/± 0,2 Millimeter
13 Bogen und Torsion 1L≤1.0% 2L≤0.75% multi layers≤0.75%
14 Monats-Capcity 120.000 M2

Schicht Schnelle Drehung/übliche Zeit Massenproduktion
2L 24 Tage hours/4-5 8-10 Tage
4L 48 Tage hours/6-7 10-12 Tage
6L 72 Tage hours/7-8 12-14 Tage
8L 72 Tage hours/8-10 16-18 Tage
10L 96 Tage hours/12-14 18-20 Tage
