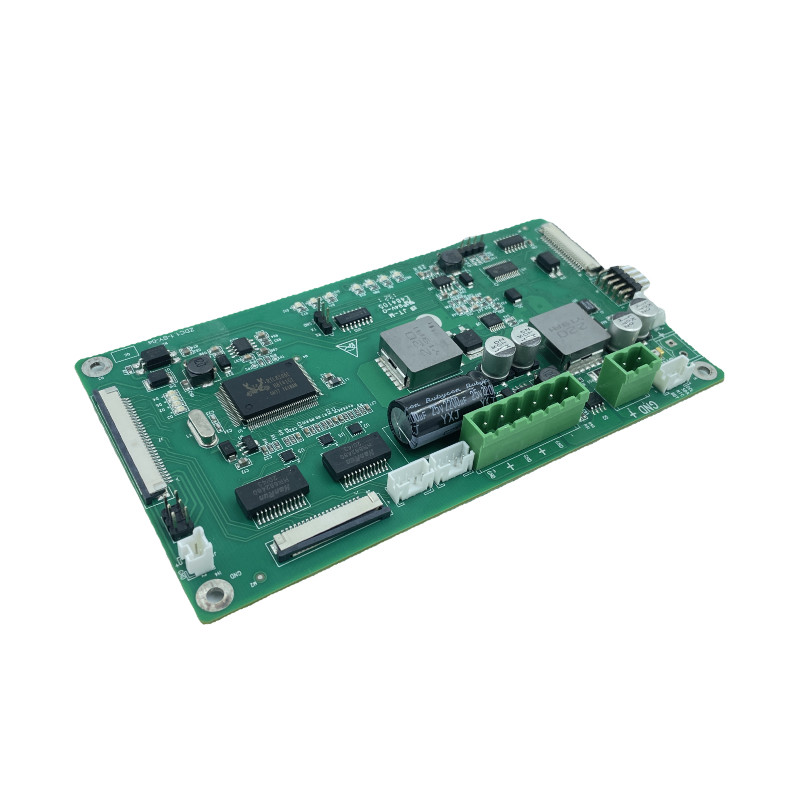

PWB-Doppelschicht-Leiterplatte, Prüfer Circuit Board des Grundmaterial-FR4

  • PCB Double Layer Circuit Board , FR4 Base Material Controller Circuit Board
  • PCB Double Layer Circuit Board , FR4 Base Material Controller Circuit Board
Herkunftsort Guangdong, China
Markenname JIETENG
Zertifizierung ISO/TS16949/RoHS/TS16949
Modellnummer PCBA
Min Bestellmenge verkäuflich
Preis negotiable
Verpackung Informationen Innere Vakuumverpackung, äußerer Standardkarton
Lieferzeit 5-8 Tage für Lieferung
Zahlungsbedingungen verkäuflich
Versorgungsmaterial-Fähigkeit 150000 Quadratmeter/Quadratmeter pro Jahr

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Zahl von Schichten 1-8 Schicht Grundmaterial FR4
Kupferne Stärke 1oz Brett-Stärke 1.6mm
Brett-Größe Doppeltes Seite PWB Lötmittelmaske grün/schwarz
Hervorheben

Leiterplatte der Doppelschicht-1oz

,

1.6mm Kontrolleur Circuit Board

,

Leiterplatte der Stromversorgungs-FR4
Hinterlass eine Nachricht
Produkt-Beschreibung

Der Stromversorgungs-Leiterplatte-Produktion LED der PWB-DoppelschichtLeiterplatte-Prüfer-Leiterplatte einseitige Leiterplattehersteller

Wesentliche Details
Vorbildliches Number:
FR-4
Art:
PWB-Fertigung
Ursprungsort:
Guangdong, China
Markenname:
JIETENG
Zahl von Schichten:
1-8 Schicht
Grundmaterial:
FR4
Kupferne Stärke:
1oz
Brett-Stärke:
1.6mm
Min. Hole Size:
0.2mm
Min. Linienbreite:
0.1mm
Min. Zeilenabstand:
0.1mm
Oberflächenveredelung:
Hasl bleifrei, Enig
Brett-Größe:
Doppeltes Seite PWB
Lötmittel-Maske:
Grün/Schwarzes
Silkscreen:
Weiß
Test:
Fliegender Sonden-Test, Messplatz
Anwendung:
Elektronik-Gerät

Einzelteil Spezifikation
1 Numbr der Schicht 1-16 Schichten (Standard)
2 Material FR4, Aluminium, FPC
3 Oberflächenende HASL (WENN), Vergolden, Enig, Immersionsgold, Immersions-Zinn, OSP
4 Endbrett-Stärke 0.2mm-6.00 Millimeter (8mil-126mil)
5 Kupferne Stärke 1/2 Unze Minute; 12 Unze maximal
6 Lötmittel-Maske Grün/schwarz/weiß/rot/blau/Gelb
7 Min. Trace Width u. Zeilenabstand 0.075mm/0.1mm (3mil/4mil)
8 Min.Hole-Durchmesser für CNC Driling 0.1mm (4mil)
9 Min.Hole-Durchmesser für das Lochen 0.9mm (35mil)
10 Größte Plattengröße 610mm*508mm
11 Loch-Position +/-0.075mm (3mil) CNC Driling
12 Leiter Width (W) 0.05mm (2mil) oder; +/--20% von der Originalvorlage
13 Loch-Durchmesser (H) PTH L: +/-0.075mm (3mil); Nicht--PTH L: +/-0.05mm (2mil)
14 Entwurfs-Toleranz 0.125mm (5mil) CNC-Wegewahl; +/-0.15mm (6mil) durch das Lochen
15 Verzerrung u. Torsion 0,70%
16 Isolationswiderstand 10Kohm-20Mohm
17 Leitfähigkeit <50ohm>
18 Prüfspannung 10-300V
19 Platten-Größe 110×100mm (Minute); 660×600mm (maximal)
20 Schicht-Schichtfehlausrichtung 4 Schichten: 0.15mm (6mil) maximal; 6 Schichten: 0.25mm (10mil) maximal
21 Min.spacing zwischen Lochrand zum Circuitymuster einer inneren Schicht 0.25mm (10mil)
22 Min.spacing zwischen Brett ouline zum Schaltkreismuster einer inneren Schicht 0.25mm (10mil)
23 Brettdickentoleranz 4 Schichten: +/-0.13mm (5mil); 6 Schichten: +/-0.15mm (6mil)
24 Widerstand-Steuerung +/--10%
25 Unterschiedliches Impendance +-/10%
Umbauten:

smt Leiterplatte

Steuer-PWB-Versammlung

Versammlungsentwurf der gedruckten Schaltung
