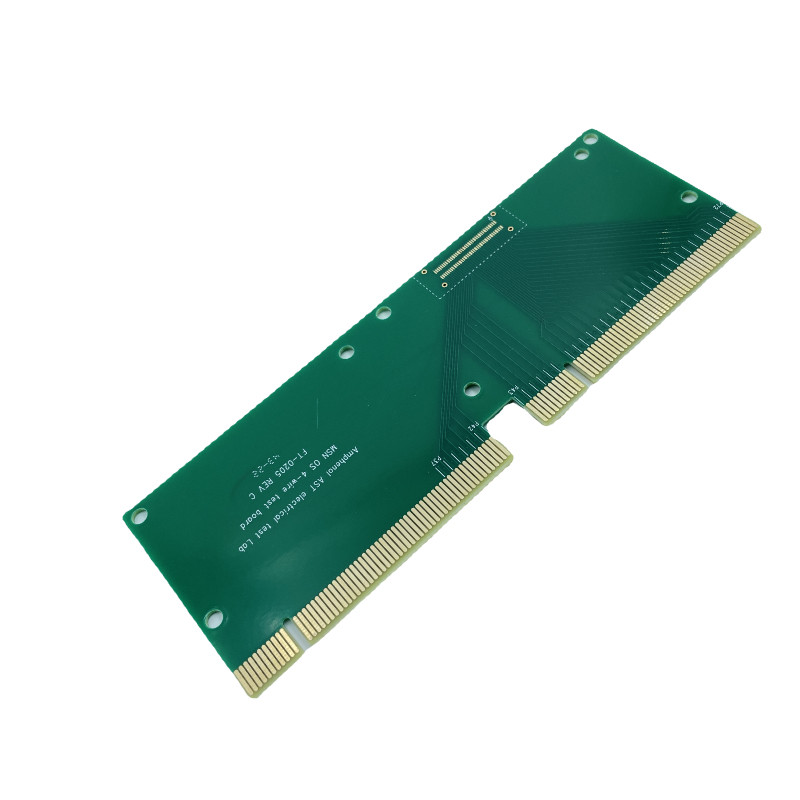

Einzelnes/doppeltes mit Seiten versehenes mehrschichtiges halbes Leiterplatte PWB des Loch-FR4 Prüfen besonders angefertigt

  • Single / Double Sided Multilayer Half Hole FR4 Circuit Board PCB Proofing Customized
Herkunftsort Guangdong, China
Markenname JIETENG
Zertifizierung ISO/TS16949/RoHS/TS16949
Modellnummer PCBA
Min Bestellmenge verkäuflich
Preis negotiable
Verpackung Informationen Innere Vakuumverpackung, äußerer Standardkarton
Lieferzeit 5-10 Tage für Lieferung
Zahlungsbedingungen verkäuflich
Versorgungsmaterial-Fähigkeit 150000 Quadratmeter/Quadratmeter pro Jahr

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Art SMT-Maschinenbezogene Produkte Funktion Zusammenbauen
PWB-Größe 330x50-250mm Geschwindigkeit 26000chips/h
Kupferne Stärke 1OZ, 2OZ, 3OZ, 4OZ, Kundenbezogenheit 5OZ Laminat FR-4, Halogen frei, hoher TG usw.
Hervorheben

Leiterplatte HASL FR4

,

Mehrschichtige FR4 Leiterplatte

,

Halbes Loch-Hybridschaltungs-Brett
Hinterlass eine Nachricht
Produkt-Beschreibung

Einseitiges doppelseitiges mehrschichtiges PWB-Prüfen Leiterplatte des Halblochs FR4 besonders angefertigt

Wesentliche Details
Vorbildliches Number:
PWB PCBA 0001
Art
pcba
Ursprungsort:
Guangdong, China
Markenname:
JIETENG
Lieferanten-Art:
Soem-Fabrik PWB-PCBA
Kupferne Stärke:
1OZ, 2OZ, 3OZ, 4OZ, Kundenbezogenheit 5OZ
Produktname:
Elektronische PWB-Herstellung der hohen Qualität Fr4 HASL
Laminat:
FR-4, Halogen frei, hoher TG usw.
Oberflächenveredelung:
OSP, HASL, Immersionsgold, Immersions-Zinn usw.
Anwendung:
Elektronik-Gerät
Lötmittelmaske:
Grünes, schwarzes, blaues, rotes, weißes usw.
Kapazität:
bis zu 50,000㎡/month
Blinde u. begrabene vias:
Ja
Inpendence-Steuertoleranz:
±10%
Prüfung:
E-Prüfung 100%
Standards:
IPC-A-610 E Klasse II-III

SMT
Positionsgenauigkeit: 20 um
Komponentengröße: 0.4×0.2mm (01005) — 130×79mm, Halbleiterchip, QFP, BGA, POP
Max. Teilhöhe:: 25mm
Max. PWB-Größe: 680×500mm
Min. PWB-Größe: kein begrenztes
PWB-Stärke: 0,3 bis 6mm
PWB-Gewicht: 3KG
Welle-Lötmittel
Maximum PWB-Breite: 450mm
Min. PWB-Breite: kein begrenztes
Teilhöhe: Spitzen-120mm/Bot 15mm
Schweiss-Lötmittel
Metallart: Teil, Ganzes, Einlegearbeit, Schritt zur Seite
Metallmaterial: Kupfer, Aluminium
Oberflächenende: Au überziehen, Überzugsplitter, Sn überziehend
Einpress
Luftblasenrate: weniger als 20%
Pressestrecke: 0-50KN
Max. PWB-Größe: 800X600mm
Prüfung
IuK, Sondenfliegen, Einbrennung, Funktionstest, Temperaturwechsel
