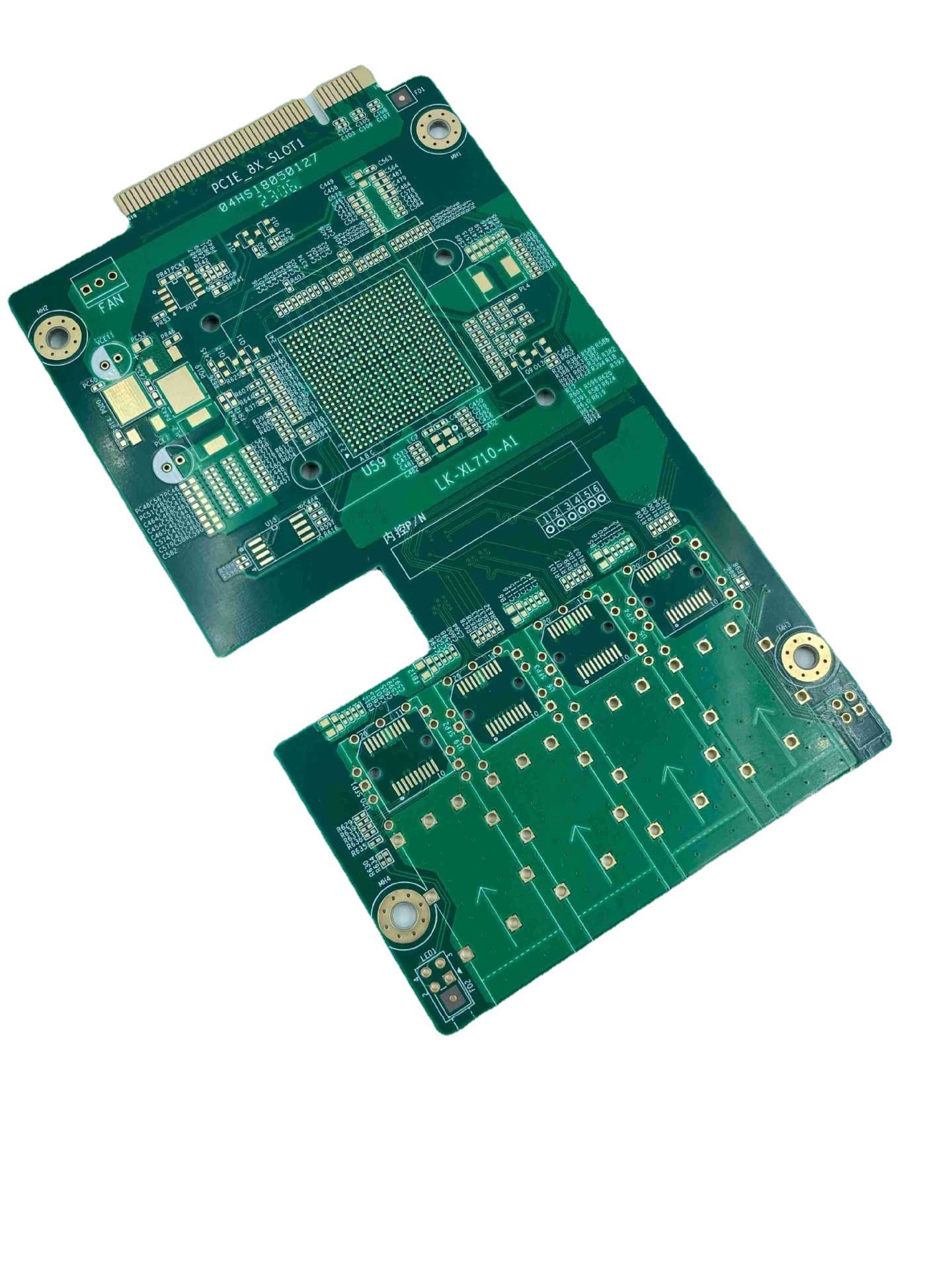

Leiterplatte-Immersions-Goldprozeß FR4 TG180 mehrschichtiger
| Herkunftsort | CHINA |
|---|---|
| Markenname | JIETENG |
| Zertifizierung | ISO/TS16949/RoHS/TS16949 |
| Modellnummer | FR4 |
| Min Bestellmenge | Verkäuflich |
| Preis | negotiable |
| Verpackung Informationen | Leerer Karton, vakuumverpackt |
| Lieferzeit | 5-8 Arbeitstag |
| Zahlungsbedingungen | Verkäuflich |
| Versorgungsmaterial-Fähigkeit | 150000 Quadratmeter/Jahr |
Kontaktieren Sie mich für kostenlose Proben und Coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.
xProduktdetails
| Grundmaterial | FR-4 | Lötmittelmaske | Schwarzes grün-blaues |
|---|---|---|---|
| Material | Höhe TG | Farbe | Grün |
| Verstopfung von vias Fähigkeit | 0.2-0.8mm | Spezielle Anforderungen | Kupferne gefüllte vias und gelieferter Stapel-oben |
| Hervorheben | Mehrschichtige Leiterplatte TG180,Grüne mehrschichtige Leiterplatte,Brett-Versammlung PWB-FR4 |
||
Produkt-Beschreibung
Leiterplatteimmersions-Goldprozeß FR4 TG180 mehrschichtiger
FR4 TG180 ist eine spezielle Art Substratmaterial benutzt in der Fertigung von Leiterplatten (PCBs). Es hat eine Glasübergangstemperatur (Tg) von 180°C und anzeigt, dass es hohen Temperaturen während der Operation widerstehen kann, ohne seine mechanischen oder elektrischen Eigenschaften zu verlieren. Ein mehrschichtiges PWB, das mit Material FR4 TG180 gemacht wird, bezieht sich ein auf PWB mit mehr als zwei Schichten, normalerweise 4 bis 16 Schichten oder mehr. Die genauen Eigenschaften und die Spezifikationen eines mehrschichtigen FR4 TG180 PWBs hängen vom Hersteller ab, aber einige allgemeine Eigenschaften umfassen möglicherweise:
Mehrschichtige Zählung: Mehrschichtige FR4 TG180 PCBs haben gewöhnlich mehr Schichten als einzeln oder Zweischicht PCBs und addieren Funktionalität und Komplexität.
Hohe Hitzebeständigkeit: Material FR4 TG180 hat hohe Hitzebeständigkeit und ist für Anwendungen der hohen Temperatur passend.
Festere Widerstandsteuerung: Mehrschichtiges FR4 TG180 PCBs kann festere Widerstandsteuerung haben, die für digitale und Rf-Hochgeschwindigkeitsanwendungen besonders wichtig ist.
Hochfrequenzleistung: Material FR4 TG180 hat gute Hochfrequenzleistung und ist für die Gelegenheiten passend, die Hochgeschwindigkeitssignalübertragung erfordern.
Kleiner über Größen: Mehrschichtiges FR4 TG180 PCBs kann kleineres über Größen, zunehmende Dichte und die Verringerung von Signalstörung verwenden.
Gesamt, ist das mehrschichtige FR4 TG180 PWB ein Hochleistung PWB, das für eine breite Palette von Anwendungen passend ist, in denen hohe Temperatur, Hochgeschwindigkeitssignalübertragung und Widerstandsteuerung wichtig sind.
| PWB-Schicht | Mehrschichtige Leiterplatte (12L) |
| PWB-Oberfläche beendete | Immersionsgold 2u“ (0,05 - 0,1 µm Gold über 3 - µm 5 Nickel.) und Goldfinger |
| PWB-Materialbedarf | FR4, TG180 |
| PWB-Stärke beendete | 2.2mm fertig, +/--10% |
| Kleinste Lochgröße | 0.20mm |
| PWB-Lötstopplack | 2 Seiten, Blau |
| PWB-Silkscreenfarbe | 2 Seiten, weiß |
| Kupfer wiegt von der äußeren Schicht | 1 Unze (35µm) beendete kupfernes Gewicht |
| Kupfer wiegt von der inneren Schicht | 1/2 Unze (18µm) Basisgewicht |
| Spezielle Anforderungen | Kupferne gefüllte vias und gelieferter Stapel-oben |
Stromkreis Co., Ltd. Shenzhens Jieteng.
Professionelle schnelle Prüfen- und Multivielzahlreihe beschleunigte PWB-Leiterplatten
