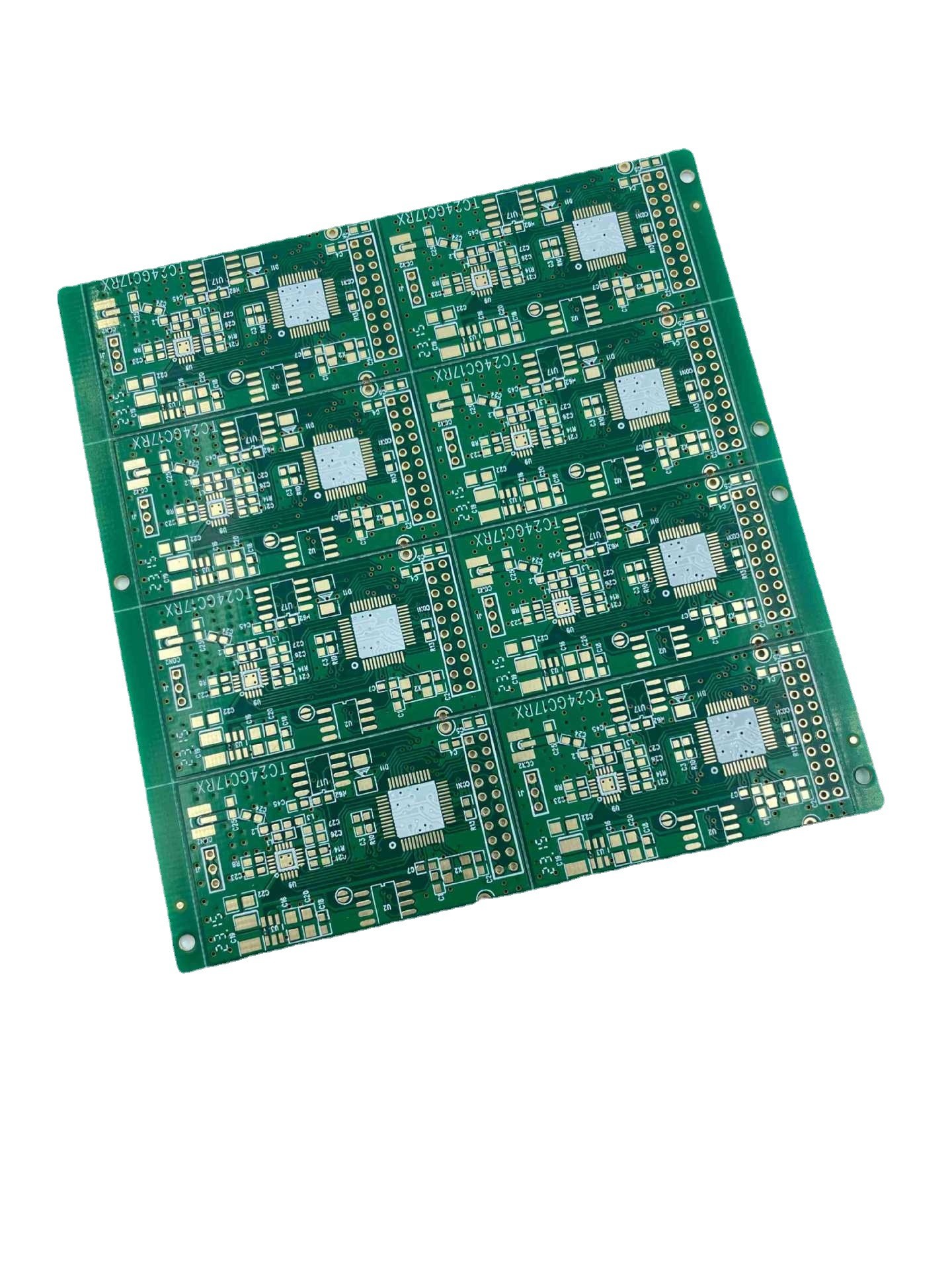

FR4 TG135 2 Schicht PWB, Oberflächen-0.075mm Versammlung PWBs SMT ENIG-2u

Herkunftsort CHINA
Markenname JIETENG
Zertifizierung ISO/TS16949/RoHS/TS16949
Modellnummer FR4
Min Bestellmenge Verkäuflich
Preis negotiable
Verpackung Informationen Leerer Karton, vakuumverpackt
Lieferzeit 5-8 Arbeitstag
Zahlungsbedingungen Verkäuflich
Versorgungsmaterial-Fähigkeit 150000 Quadratmeter/Jahr

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Kupferne Stärke 1oz Grundmaterial FR-4
Min., Zeilenabstand 0.1mm Lötmittelmaske Schwarzes grün-blaues
Einzelteil ODM-SOEM LED PCBA Anwendung elektronisches Spielzeug
Hervorheben

FR4 TG135 2 Schicht PWB

,

ENIG 2 Schicht PWB

,

Versammlung 0.075mm PWBs SMT

Hinterlass eine Nachricht
Produkt-Beschreibung

FR4 TG135 2 Oberfläche 0.075mm Schicht PWBs ENIG 2u

FR4 TG135 ist ein Substratmaterial, das in der Fertigung von Leiterplatten (PCBs) benutzt wird. Seine Glasübergangstemperatur (Tg) von 135°C zeigt an, dass sie mäßigen Temperaturen während der Operation widerstehen kann, ohne seine mechanischen oder elektrischen Eigenschaften zu verlieren. Ein 2 Schicht PWB, das mit Material FR4 TG135 gemacht wird, bezieht sich ein auf PWB mit zwei Schichten Substratmaterial und kupfernen Spuren.

ENIG (Electroless Nickel-Immersions-Gold) ist eine Oberflächenbehandlung, die angewendet wird, um Spuren und Auflagen auf der Oberfläche von PCBs zu verkupfern. Er bezieht mit ein, eine Schicht Nickel über Kupfer niederzulegen, gefolgt von einer Immersionsgoldschicht. Diese Oberflächenbehandlung bietet ausgezeichneten Schutz gegen Oxidation und andere Formen der Korrosion und ist in den Hochzuverlässigkeitsanwendungen häufig benutzt.

Die Oberfläche 2u bezieht sich die auf Goldschichtstärke des ENIG-Endes. Eine Oberfläche 2u bedeutet, dass die Immersionsgoldschicht 2 Mikrometer stark ist-, die die Standardstärke für viele ENIG-Ende ist.

0,075 Millimeter (75 Mikrometer) bezieht sich die auf minimale Bahn-/Freigabenfähigkeit des PWBs. Dies heißt, dass der Mindestabstand zwischen zwei kupfernen Linien auf der Oberfläche des PWBs 0.075mm ist, das anzeigt, dass das PWB für Anwendungen mit hoher Dichte passend ist, in denen Raum an einer Prämie ist.

PWB-Schicht 2L PWB-Material FR4
Kupferne Stärke 1/1/1/1OZ PWB-Stärke 1.0MM
Min.-Lochgröße 0.2mm Min.PCB-Bahn/-abstand: 3/3mil
PWB-Lötmittelmaske Grün PWB-Silkscreen Weiß
PWB-Oberfläche beendete ENIG 2u PWB-Entwurf Routing/V-CUT
Anwendung elektronisches Spielzeug
Spezielle Anforderung: kleine Linie Raum und Abstand: 3/3mil/min. über Lochgröße 0.15mm
