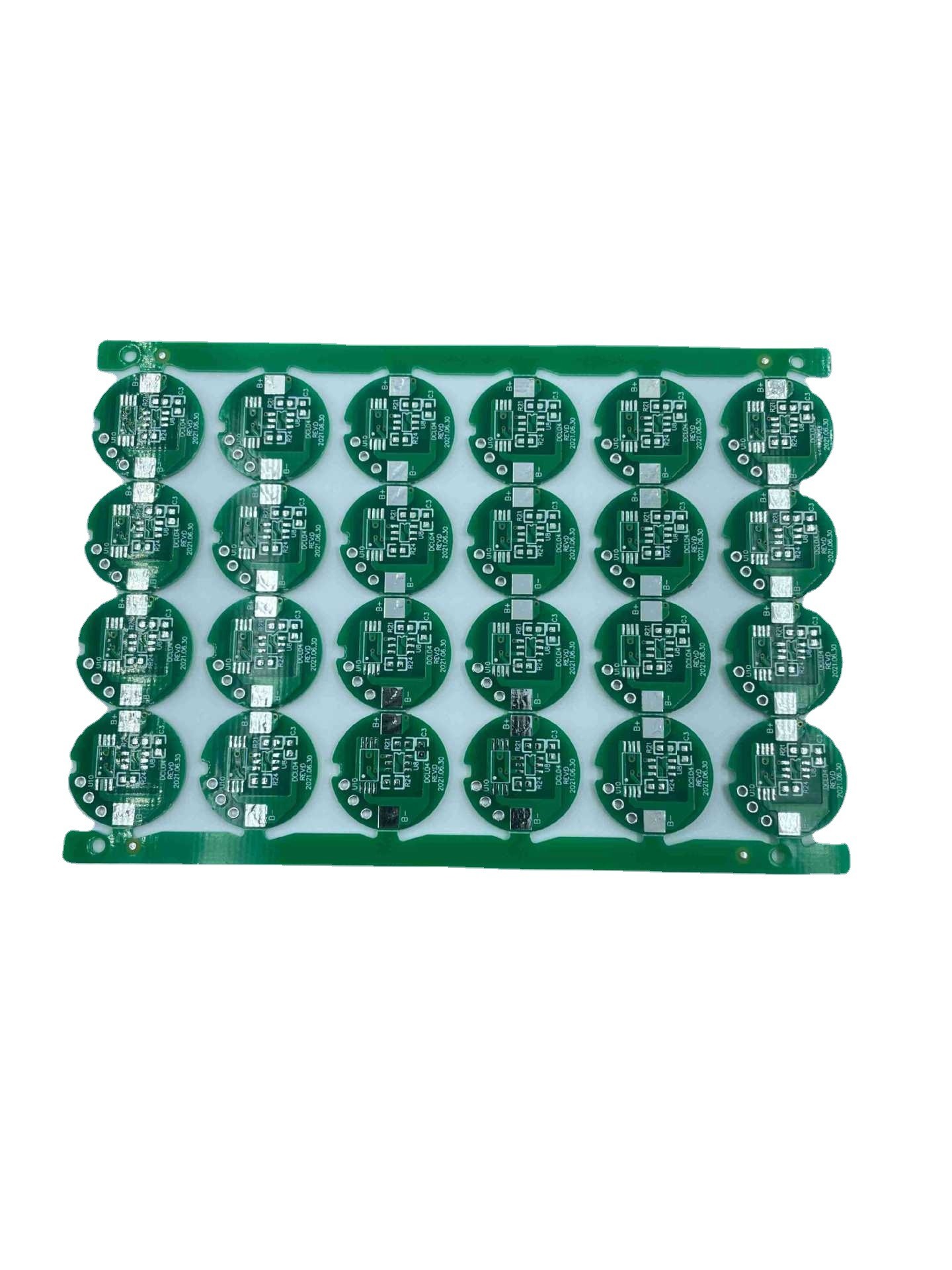

Elektrische Stromkreis-kundenspezifischer PWB-Leiterplattenentwurf, Plan-Dienstleistungen im Designbereich PWB-1oz

  • Electrical Circuits Custom Pcb Board Design , 1oz Pcb Layout Design Services
Herkunftsort Guangdong, China
Markenname JIETENG
Zertifizierung ISO/TS16949/RoHS/TS16949
Modellnummer PCBA
Min Bestellmenge Verkäuflich
Preis negotiable
Verpackung Informationen Innere Vakuumverpackung, äußerer Standardkarton
Lieferzeit 5-8 Tage für Lieferung
Zahlungsbedingungen Verkäuflich
Versorgungsmaterial-Fähigkeit 150000 Quadratmeter/Quadratmeter pro Jahr

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Lötmittelmaskenfarbe Grün/weiß/gelb/schwarz/blau/Purpur Schicht 1-40 (Bedarfsbericht der Schichten ≥30)
Anwendung Industrie/medizinisches/Verbraucher elektronisch Service EMS-/OMD/OEM/turnkeyversammlung
PWB-Standard IPC-A-610 D/IPC-III Standard Silkscreen-Farbe Weiß oder auf Ihrem Antrag.
Hervorheben

HASL kundenspezifischer PWB-Leiterplattenentwurf

,

Plan-Dienstleistungen im Designbereich PWB-FR4

,

Plan-Dienstleistungen im Designbereich PWB-1oz
Hinterlass eine Nachricht
Produkt-Beschreibung

kundenspezifischer PWB-Leiterplattenentwurf, PWB-PlanDienstleistungen im Designbereich, elektrische Stromkreise

Wesentliche Details
Vorbildliches Number:
PWB
Ursprungsort:
Guangdong, China
Markenname:
JIETENG
Zahl von Schichten:
4 Schicht
Grundmaterial:
FR4
Kupferne Stärke:
1oz
Brett-Stärke:
1.6mm
Min. Hole Size:
4mil
Min., Linienbreite:
4mil
Min. Zeilenabstand:
6mil
Oberflächenveredelung:
HASL
Brett-Größe:
123*108mm
Max. Plattengröße (beendet) (Millimeter):
880*580
Maximumfunktions-Plattengröße (Millimeter):
914*602
Max. Brettstärke (Millimeter):
12
Maximumschicht-oben (L):
40
Aspekt:
30:1 (Min.-Loch: 0.4mm)
Linie breit/Raum (Millimeter):
0.075/0.075
Hintere Bohrgerätfähigkeit:
Ja
Toleranz des hinteren Bohrgeräts (Millimeter):
±0.05
Toleranz von Einpreßlöchern (Millimeter):
±0.05
Oberflächenbehandlungsart:
OSP, Sterlingsilber, ENIG

Schicht
1~64 Schichten
Material
FR4, CEM1, CEM3, Höhe TG, Rogers, F4B, takonisch, FR1, FR2, 94V0, Aluminium
Produktionskapazität
30000 ㎡/months
Brettform
Rechteckig, rund, Schlitze, Ausschnitte, Komplex unregelmäßig
Brettausschnitt
Schere, V-Ergebnis, Vorsprung-verlegt, entgegengesetzt gesunken
Brettstärke
0.2~8.0mm, Flex 0.1-0.25mm
Kupfernes Gewicht
0.5oZ~12oZ
Lötmittel-Maske
Doppelseitiges grünes LPI-, Rotes, weißes, Gelbes, Blaues, Schwarzes, Purpurrotesusw. Lötmittelmaske
Siebdruck
Doppelseitig oder einseitig in weißem, gelbem, schwarzem usw.
Minimale Linienbreite/Raum
0.08mm/3mil
Maximale Brettmaße
25.6inch*43.3inch oder 650mm*1100mm
Minimaler Bohrlochdurchmesser
0.1mm
Min Laser Drill-Lochdurchmesser
0.075mm
Oberflächenende
HASL, ENIG, Immersions-Zinn, Immersions-Silber, OSP, ENEPIG usw.
Brettstärke toleranc
± 10%
Minimale Schlitzbreite
0,12", 3.0mm oder 120mils
V-Ergebnistiefe
20-25% von der Brettstärke
PTH-Wandstärke
>0.025mm
PTH-Loch Dia Tolerance
±0.076mm
Nicht PTH-Loch Dia Tolerance
±0.05mm
Loch-Positions-Abweichung
±0.076mm
Schlucklöcher
Ja
Qualitäts-Standard
IPC-A600F/MIL-STD-105D
Entwurfsdateiformat
Gerber RS-274X, 274D, Eagle und AutoCAD DXF, DWG

Elektrische Stromkreis-kundenspezifischer PWB-Leiterplattenentwurf, Plan-Dienstleistungen im Designbereich PWB-1oz 0

Umbauten:

PrototypLeiterplatte

Audioleiterplatte

Versammlung der gedruckten Schaltung
