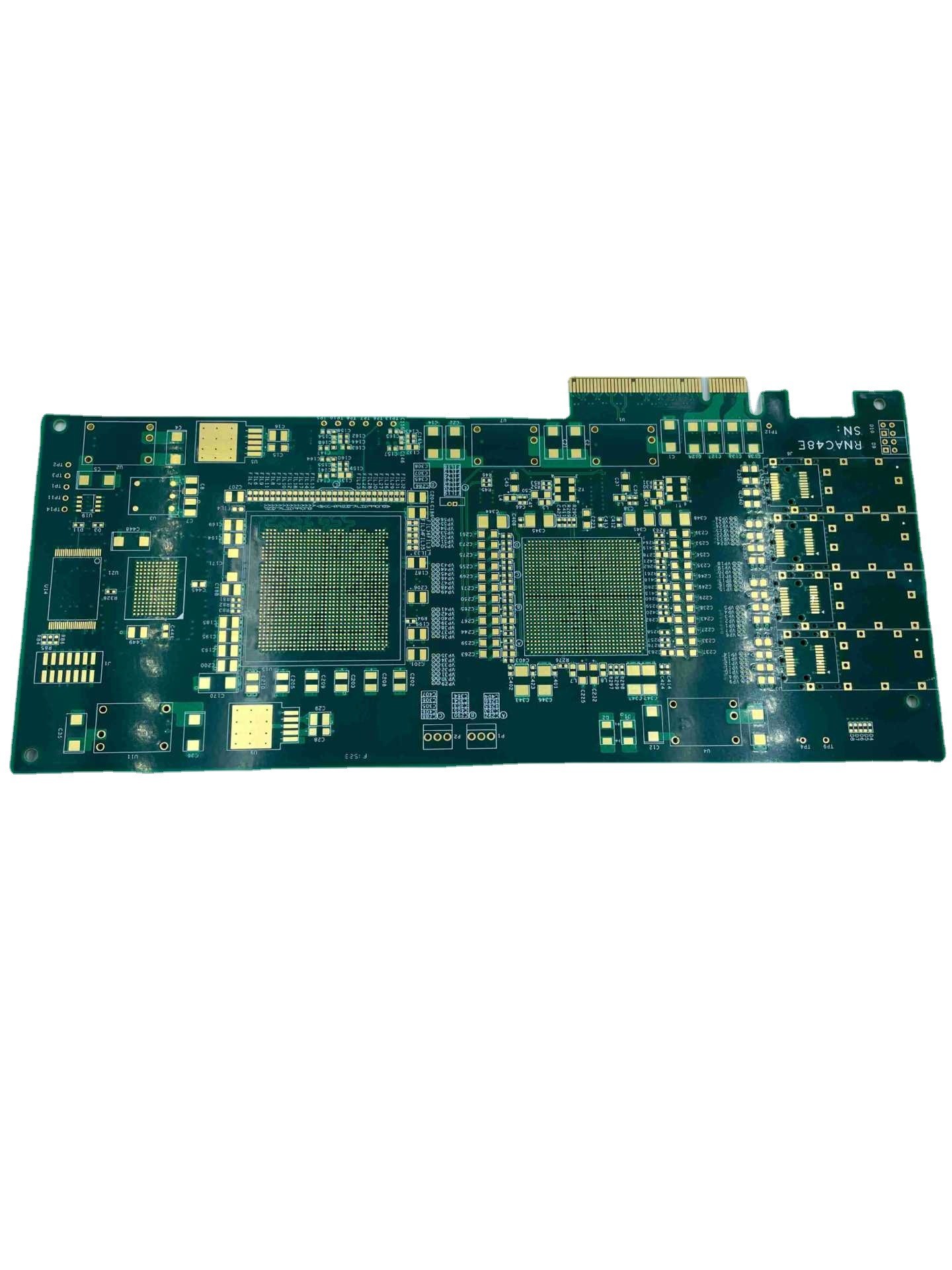

Doppeltes versah 2mm Stärke FR4 Immersions-Gold PWB-Brett-6mil mit Seiten

Immersionsgold 2mm Stärke PWB-Brettes FR4 6mil

Die Höchstzahl von den gewährten Schichten ist 32, und alle mögliche Aufträge, die 20 Schichten übersteigen, erfordern zusätzlichen Bericht.
Die maximale Größe für ein fertiges Gremium ist 740 durch 500 Millimeter, aber, wenn irgendeine der Seiten des Gremiums größer als 600 Millimeter sind, das Brett muss überprüft werden.
Das kleinste für eine fertige Platte ist 5 durch 5 Millimeter.
Die PWB-Materialien, die für Gebrauch verfügbar sind, umfassen PU + FR4, FR4, Rogers und Ätzung.
Die PWB-Stärkefähigkeit ist zwischen 0,2 und 4,0 Millimeter. Wenn die Stärke kleiner als 0,2 Millimeter oder größer als 4 Millimeter ist, erfordert sie einen Bericht. Zusätzlich können Bretter mit einer Stärke von 0,6 Millimeter oder kleiner eine Zinnsprayoberfläche nicht haben.
Die kupferne Stärke für die inneren und äußeren Basisschichten kann von 0.3/0.5oz zu 3oz, mit Vor-4-6oz reichen.
Die zulässige Toleranz für Bogen und Torsion ist 0,075%.
Die minimale Öffnungsgröße ist 0,15 Millimeter und alle mögliche Öffnungen, die kleiner sind, als diese Größe eine Arbeitsbühne erfordert.
Die minimale Bohrleistung HDI ist zwischen 0,08 und 0,10 Millimeter.
Die PWB-Spurn-/-freigabenfähigkeit ist 3mil oder 0,075 Millimeter.
Die verfügbaren PWB-Formmethoden umfassen Router, V-CUT und das Lochen.
Die Lötmittelmaskenstärke-Fähigkeitsstrecken von Standard-15-20um zu modernem 35um.
Die minimale Lötmittelmaskenbrücken-Breitenfähigkeit schwankt abhängig von Farbe, wenn dem Grün, das ein Minimum 4mil und andere haben, Farben ein Minimum erfordern, 4.8mil.
Die Lötmittelmasken-Füllkraftstrecken von 0,1 bis 0,5 Millimeter.
Die verfügbaren Lötmittelmaskenfarben umfassen grünes, Mattgrün, blaues, blaues, schwarzes, Mattmattschwarzes, gelb, rot, und weiß.
PWB-Siebdruckfarben umfassen weißes, Schwarzes, und können besonders angefertigt werden basiert worden auf Ihren Anforderungen.
Die strippable Maskenstärke-Fähigkeitsstrecken von 500 bis 1000 Mikrometer.
Die OSP-Oxidfilmkapazitätsstrecken von 0,2 bis 0,5 Mikrometer.

Stromkreis Co., Ltd. Shenzhens Jieteng prides auf seiner Verpflichtung zur Qualität, und die Firma verwendet moderne Herstellungsausrüstung und die Techniken, zum von ihrem PCBs sicherzustellen entsprechen den höchsten Standards. Mit einem Team von erfahrenen Ingenieuren und von Technikern, arbeiten wir nah mit unseren Kunden, um sicherzustellen, dass unser PCBs ihre spezifischen Bedingungen erfüllen.
