Alle Produkte

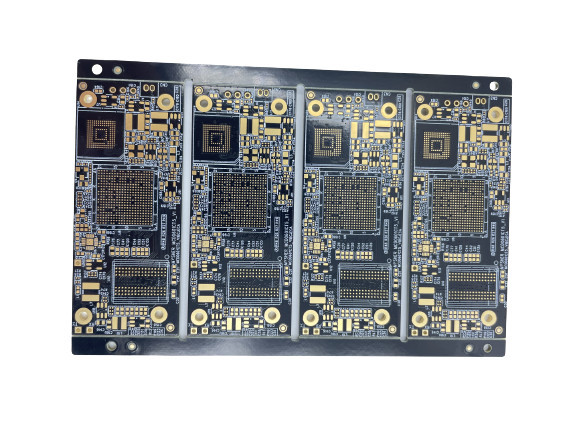

1.6mm Stärke 4mil BGA PWB-Brett-Versammlungs-Schwarz-Lötmittel-Maske
| Herkunftsort | CHINA |
|---|---|
| Markenname | JIETENG |
| Zertifizierung | ISO/TS16949/RoHS/TS16949 |
| Modellnummer | FR4 |
| Min Bestellmenge | Verkäuflich |
| Preis | negotiable |
| Verpackung Informationen | Leerer Karton, vakuumverpackt |
| Lieferzeit | 5-8 Arbeitstag |
| Zahlungsbedingungen | Verkäuflich |
| Versorgungsmaterial-Fähigkeit | 360000 Quadratmeter/Jahr |
Kontaktieren Sie mich für kostenlose Proben und Coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.
xProduktdetails
| Hervorheben | BGA PWB-Brett-Versammlung,1.6mm Stärke PWB-Brett-Versammlung,Schwarze Leiterplatte der Lötmittel-Masken-BGA |
||
|---|---|---|---|
Produkt-Beschreibung
Der Brettstärke 4mil der BGA-Leiterplatte PWB-Leiterplatte 1.6mm Schwarz-Lötmittelmaske
- Die minimale Bohrleistung HDI ist zwischen 0,08 und 0,10 Millimeter.
- Die PWB-Spurn-/-freigabenfähigkeit ist 3mil oder 0,075 Millimeter.
- Die verfügbaren PWB-Formmethoden umfassen Router, V-CUT und das Lochen.
- Die Lötmittelmaskenstärke-Fähigkeitsstrecken von Standard-15-20um zu modernem 35um.
- Die minimale Lötmittelmaskenbrücken-Breitenfähigkeit schwankt abhängig von Farbe, wenn dem Grün, das ein Minimum 4mil und andere haben, Farben ein Minimum erfordern, 4.8mil.
- Die Lötmittelmasken-Füllkraftstrecken von 0,1 bis 0,5 Millimeter.
- Die verfügbaren Lötmittelmaskenfarben umfassen grünes, Mattgrün, blaues, blaues, schwarzes, Mattmattschwarzes, gelb, rot, und weiß.
- PWB-Siebdruckfarben umfassen weißes, Schwarzes, und können besonders angefertigt werden basiert worden auf Ihren Anforderungen.
- Die strippable Maskenstärke-Fähigkeitsstrecken von 500 bis 1000 Mikrometer.
- Die OSP-Oxidfilmkapazitätsstrecken von 0,2 bis 0,5 Mikrometer.
| Schicht | 1~60 Schichten |
| Material | FR4, CEM1, CEM3, Höhe TG, Rogers, F4B, takonisch, FR1, FR2, 94V0, Aluminium |
| Produktionskapazität | 30000 ㎡/months |
| Brettform | Rechteckig, rund, Schlitze, Ausschnitte, Komplex unregelmäßig |
| Brettausschnitt | Schere, V-Ergebnis, Vorsprung-verlegt, entgegengesetzt gesunken |
| Brettstärke | 0.2~8.0mm, Flex 0.1-0.25mm |
| Kupfernes Gewicht | 0.5oZ~12oZ |
| Lötmittel-Maske | Doppelseitiges grünes LPI-, Rotes, weißes, Gelbes, Blaues, Schwarzes, Purpurrotesusw. Lötmittelmaske |
| Siebdruck | Doppelseitig oder einseitig in weißem, gelbem, schwarzem usw. |
| Minimale Linienbreite/Raum | 0.08mm/3mil |
| Maximale Brettmaße | 25.6inch*43.3inch oder 650mm*1100mm |
| Minimaler Bohrlochdurchmesser | 0.1mm |
| Min Laser Drill-Lochdurchmesser | 0.075mm |
| Oberflächenende | HASL, ENIG, Immersions-Zinn, Immersions-Silber, OSP, ENEPIG usw. |
| Brettstärke toleranc | ± 10% |
| Minimale Schlitzbreite | 0,12", 3.0mm oder 120mils |
| V-Ergebnistiefe | 20-25% von der Brettstärke |
| PTH-Wandstärke | >0.025mm |
| PTH-Loch Dia Tolerance | ±0.076mm |
| Nicht PTH-Loch Dia Tolerance | ±0.05mm |
| Loch-Positions-Abweichung | ±0.076mm |
| Schlucklöcher | Ja |
| Qualitäts-Standard | IPC-A600F/MIL-STD-105D |
| Entwurfsdateiformat | Gerber RS-274X, 274D, Eagle und AutoCAD DXF, DWG |
Stromkreis Co., Ltd. Shenzhens Jieteng wird an der Qualität und an der Innovation festgelegt, verwendet die Firma moderne Herstellungsausrüstung und die Technologie, zum von ihrem PCBs sicherzustellen entsprechen den höchsten Standards. Die Firma hat ein Team von erfahrenen Ingenieuren und Techniker, die nah mit Kunden arbeiten, um unser PCBs sicherzustellen, erfüllen ihre spezifischen Bedingungen.
Zusammen mit seiner Verpflichtung gegenüber Qualität, nimmt die Firma Kundendienst sehr ernst. Wir arbeiten nah mit unseren Kunden, um einzelne Lösungen und Unterstützung während des PWB-Herstellungsverfahrens von Entwurf zu Lieferung zu gewähren.
Gesamt, ist Shenzhen Jieteng Circuit Co., Ltd. ein angesehener PWB-Hersteller mit einem starken Fokus auf Qualität, Innovation und Kundendienst. Sachkenntnis in PWB-Herstellung und Verpflichtung gegenüber Kundendienst machen uns einen zuverlässigen Partner für die Geschäfte und Organisationen, die hochwertiges PCBs erfordern.
