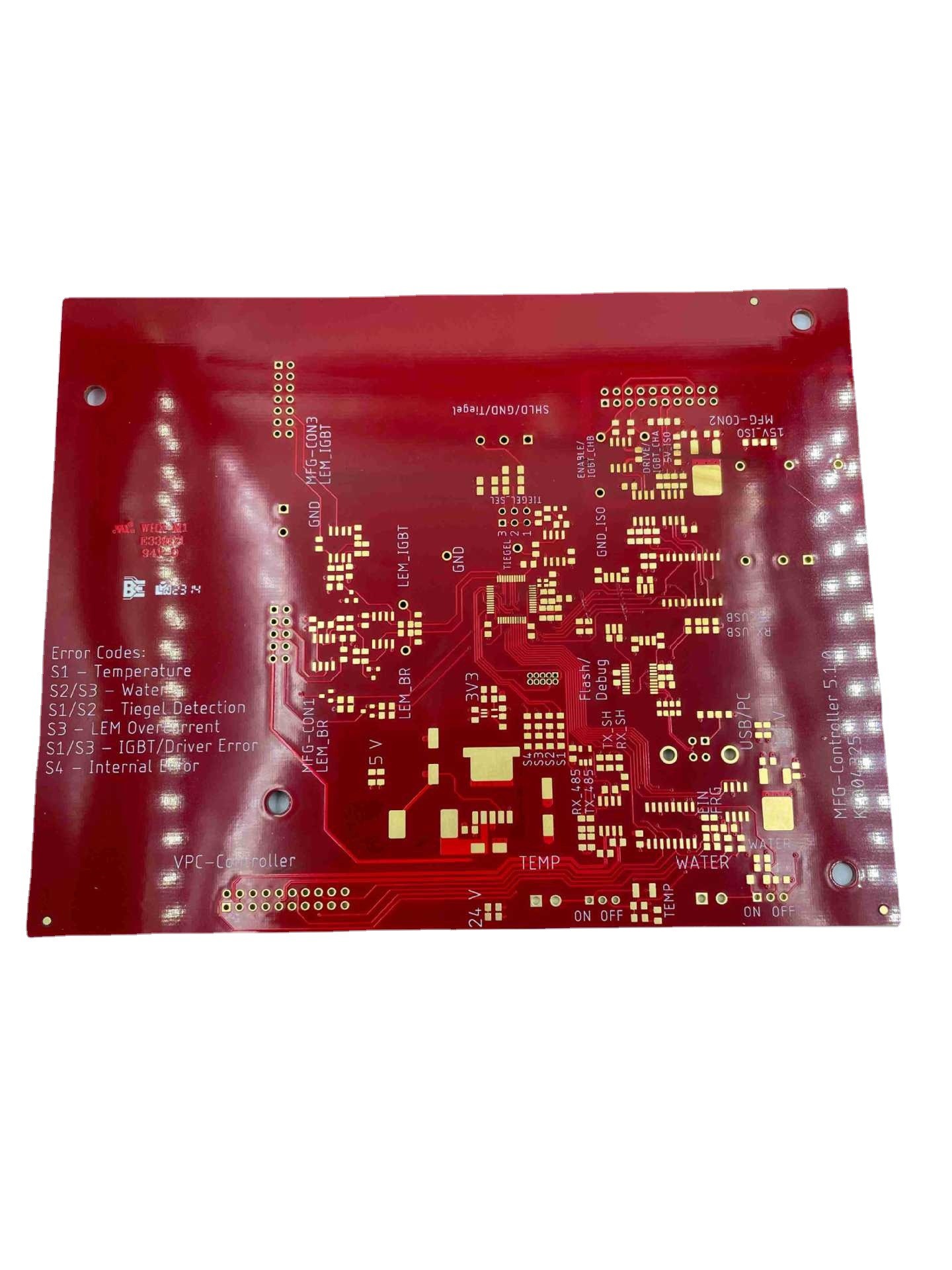

Rote Lötmittel-Maske FR4 PWB-Leiterplatte 4 überlagert 2.4mm Stärke

Rote Lötmittelmaske FR4 Brettstärke der PWB-Leiterplatte 2.4mm 4 Schichten verschalen

Die Höchstzahl von den gewährten Schichten ist 60, und alle mögliche Aufträge, die 20 Schichten übersteigen, erfordern zusätzlichen Bericht.
Die maximale Größe für ein fertiges Gremium ist 740 durch 500 Millimeter, aber, wenn irgendeine der Seiten des Gremiums größer als 600 Millimeter sind, das Brett muss überprüft werden.
Das kleinste für eine fertige Platte ist 5 durch 5 Millimeter.
Die PWB-Materialien, die für Gebrauch verfügbar sind, umfassen PU + FR4, FR4, Rogers und Ätzung.
Die PWB-Stärkefähigkeit ist zwischen 0,2 und 4,0 Millimeter. Wenn die Stärke kleiner als 0,2 Millimeter oder größer als 4 Millimeter ist, erfordert sie einen Bericht. Zusätzlich können Bretter mit einer Stärke von 0,6 Millimeter oder kleiner eine Zinnsprayoberfläche nicht haben.
Die kupferne Stärke für die inneren und äußeren Basisschichten kann von 0.3/0.5oz zu 3oz, mit Vor-4-6oz reichen.
Die zulässige Toleranz für Bogen und Torsion ist 0,075%.
Die minimale Öffnungsgröße ist 0,15 Millimeter und alle mögliche Öffnungen, die kleiner sind, als diese Größe eine Arbeitsbühne erfordert.
Die minimale Bohrleistung HDI ist zwischen 0,08 und 0,10 Millimeter.
Die PWB-Spurn-/-freigabenfähigkeit ist 3mil oder 0,075 Millimeter.
Die verfügbaren PWB-Formmethoden umfassen Router, V-CUT und das Lochen.
Die Lötmittelmaskenstärke-Fähigkeitsstrecken von Standard-15-20um zu modernem 35um.
Die minimale Lötmittelmaskenbrücken-Breitenfähigkeit schwankt abhängig von Farbe, wenn dem Grün, das ein Minimum 4mil und andere haben, Farben ein Minimum erfordern, 4.8mil.
Die Lötmittelmasken-Füllkraftstrecken von 0,1 bis 0,5 Millimeter.
Die verfügbaren Lötmittelmaskenfarben umfassen grünes, Mattgrün, blaues, blaues, schwarzes, Mattmattschwarzes, gelb, rot, und weiß.
PWB-Siebdruckfarben umfassen weißes, Schwarzes, und können besonders angefertigt werden basiert worden auf Ihren Anforderungen.
Die strippable Maskenstärke-Fähigkeitsstrecken von 500 bis 1000 Mikrometer.
Die OSP-Oxidfilmkapazitätsstrecken von 0,2 bis 0,5 Mikrometer.

Stromkreis Co., Ltd. Shenzhens Jieteng wird der Lieferung von hochwertigem PCBs durch den Gebrauch von moderner Herstellungsausrüstung und -technologie eingeweiht. Das erfahrene Team der Firma von Ingenieuren und die Techniker arbeiten nah mit Kunden, um zu garantieren dass ihr PCBs, ihre spezifischen Bedingungen zu erfüllen.

Zusätzlich zu seiner Verpflichtung gegenüber Qualität, setzt die Firma hohe Wichtigkeit auf Kundendienst. Wichtigkeit arbeitet nah mit seinen Kunden, um personifizierte Lösungen und Unterstützung während des gesamten PWB-Herstellungsverfahrens, von Entwurf zu Lieferung zu gewähren.

Gesamt, ist Shenzhen Jieteng Circuit Co., Ltd. ein angesehener und zuverlässiger PWB-Hersteller mit einem starken Fokus auf Qualität, Innovation und Kundendienst. Die Sachkenntnis der Firma in PWB-Herstellung und Widmung zum Kundendienst es einen verlässlichen Partner für Geschäfte und Organisationen machen, die hochwertiges PCBs erfordern.
