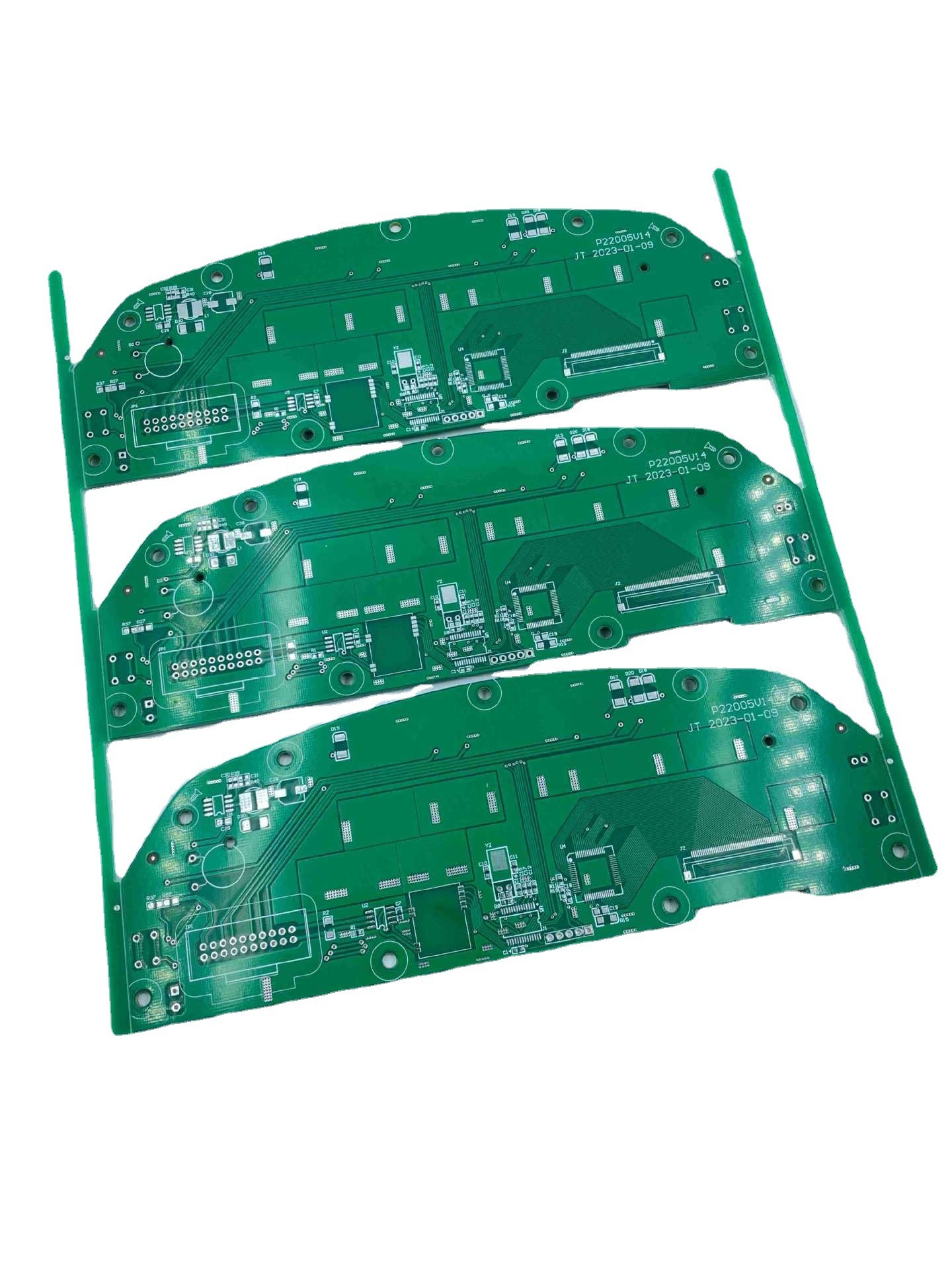

Kundengebundener mehrschichtiger PWB-Stromkreis-Leiterplattenentwurf für Elektronik-Gerät

  • Customized Multilayer PCB Circuit Board Design For Electronics Device
Herkunftsort Guangdong, China
Markenname JIETENG
Zertifizierung ISO/TS16949/RoHS/TS16949
Modellnummer PWB
Min Bestellmenge Verkäuflich
Preis negotiable
Verpackung Informationen Innere Vakuumverpackung, äußerer Standardkarton
Lieferzeit 3-10 Tage für Lieferung
Zahlungsbedingungen Verkäuflich
Versorgungsmaterial-Fähigkeit 150000 Quadratmeter/Quadratmeter pro Jahr

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Hervorheben

Kundengebundene mehrschichtige PWB-Leiterplatte

,

Elektronik-Gerät mehrschichtige PWB-Leiterplatte

,

Elektronik-Gerät mehrschichtiger PWB-Entwurf
Hinterlass eine Nachricht
Produkt-Beschreibung

Fabrik fertigte mehrschichtiges PWB-Leiterplatte-Produkt besonders an

Wesentliche Details
Vorbildliches Number:
PWB
Ursprungsort:
Guangdong, China
Markenname:
JIETENG
Grundmaterial:
FR4
Kupferne Stärke:
min-1/2oz; max-12oz
Brett-Stärke:
0.2mm-6.00 Millimeter (8mil-126mil)
Min. Hole Size:
0.1mm (4mil)
Min., Linienbreite:
0.075mm (3mil)
Min. Zeilenabstand:
0.1mm (4mil)
Oberflächenveredelung:
HASL
Produktname:
Leiterplatte
Lötmittelmaske:
Weißes schwarzes grün-blaues Rot
Service:
Soem-Dienstleistungen stellten zur Verfügung
Prüfung:
100%E-Testing

tem
Art des Alaunbrettes Einplatinen, Dämmplatte, doppeltes mit Seiten versehenes Brett
Endbrett-Stärke 0.4mm----- 3.0mm
Kupferne Stärke 1 UNZE--6 UNZE
Min. Trace Width u. Zeilenabstand 0.15mm
Größte Größe 120cm*60cm
Art für Oberflächenbehandlung OSP.HASL, Immersions-Gold, Immersions-Zinn (bleifrei)
OSP 0.20-0.40um
Stärke von Ni 2.50-3.50um
Stärke von Au 0.05-0.10um
Stärke des Zinns 5-20um
Stärke des Immersionssilbers 0.15-0.40um
Wärmeleitfähigkeit 1.0W -----3.0W
Dielektrische Stärke 50um-150um
Thermischer Widerstand 0,05℃ /W℃ /W -1,7
Minimales abgeschlossenes Lochmaß ±0.10mm
Toleranz für Loch-Durchmesser ±0.075mm
Minimaler Bohrloch-Durchmesser φ0.8mm
Maske zwischen Stiften 0.15mm-0.35mm
Mindestabstand zwischen Auflage und Auflage 0.18mm-0.35mm
Entwurfstoleranz ±0.10mm
Minimale Stärke für V-geschnittenes 0.25mm
Außerhalb der kupfernen Stärke 18-105um

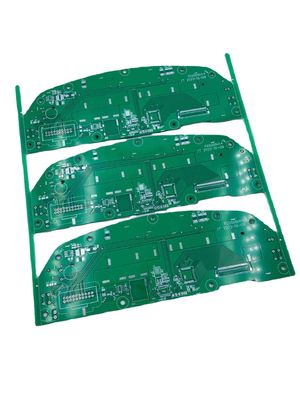

Kundengebundener mehrschichtiger PWB-Stromkreis-Leiterplattenentwurf für Elektronik-Gerät 0
