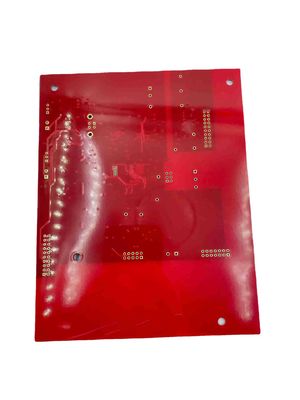

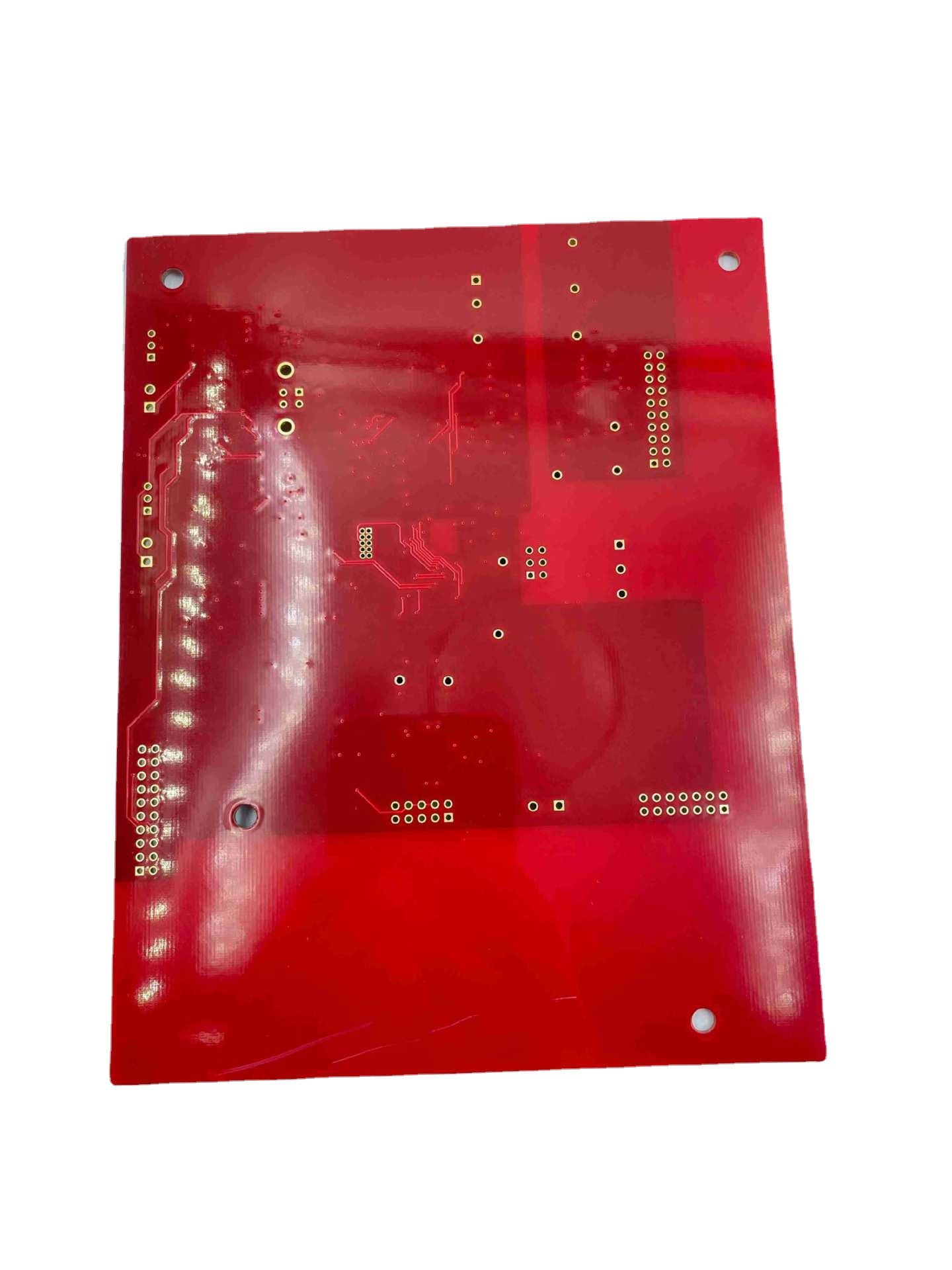

HASL tauchen Ende FR4 6 Schicht PWB-Brett-Kupfer-Stärke 8OZ auf
| Herkunftsort | CHINA |
|---|---|
| Markenname | JIETENG |
| Zertifizierung | ISO/TS16949/RoHS/TS16949 |
| Modellnummer | FR4 |
| Min Bestellmenge | Verkäuflich |
| Preis | negotiable |
| Verpackung Informationen | Leerer Karton, vakuumverpackt |
| Lieferzeit | 5-8 Arbeitstag |
| Zahlungsbedingungen | Verkäuflich |
| Versorgungsmaterial-Fähigkeit | 360000 Quadratmeter/Jahr |
Kontaktieren Sie mich für kostenlose Proben und Coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.
xProduktdetails
| Brett-Stärke | 3.0mm | Kupferne Stärke | 8oz |
|---|---|---|---|
| Schicht | 6Layer | Material | FR4 |
| Min. Hole Size | 0.2mm | Min., Zeilenabstand | 0.1mm |
| Min., Linienbreite | 0.1mm | Produkt-Name | Hybridschaltungs-Brett |
| Silkscreen-Farbe | Weiß | Lötmittel-Masken-Farbe | Rot |
| Oberflächenende | HASL | ||
| Hervorheben | FR4 6 Schicht PWB-Brett,HASL 6 Schicht PWB-Brett,8OZ Kupfer FR4 PWB-Brett |
||
Produkt-Beschreibung
6-lagige Platine, Dicke 3,0 mm, Kupferdicke 8 Unzen, Oberflächensprühdose
Die Platine hat eine Dicke von 3,0 mm, was im Vergleich zu Standard-Leiterplatten relativ dick ist.Für Anwendungen mit hohem Strombedarf oder wo eine effektive Wärmeableitung erforderlich ist
Die Kupferdicke von 8OZ ist ebenfalls relativ dick und wird häufig in Anwendungen verwendet, die eine hohe Leistung oder einen geringen Widerstand erfordern.
Die Platine besteht aus sechs Schichten, was komplexere Schaltungsdesigns und eine höhere Komponentendichte ermöglicht.Eine sechsschichtige Platine kann außerdem eine bessere Signalintegrität bieten, da sie mehr Routing-Optionen und eine bessere Trennung zwischen Signal- und Leistungsschichten ermöglicht.
Durch das Aufsprühen von Zinn auf die Oberfläche wird eine Zinnschicht auf den Kupferleitern aufgebracht, um sie vor Korrosion und Oxidation zu schützen.Diese Oberflächenbehandlung fördert außerdem eine gute Lötbarkeit, die für zuverlässige Lötverbindungen wichtig ist.
Die Kombination aus dicken Platinen, dicken Kupferschichten und einer Zinnspray-Oberfläche weist darauf hin, dass die Platine für Hochleistungsanwendungen konzipiert ist, die einen geringen Widerstand und zuverlässige Lötverbindungen erfordern.
| Artikel | Fähigkeit |
| Basismaterial | FR-4, FR-4 mit hoher TG, halogenfreies Material, CEM-3, CEM-1, PTFE, Rogers, Arlon, Taconic, Aluminiumbasis, Teflon, PI usw |
| Lagen | 1-60 |
| Fertige innere/äußere Kupferdicke | 0,5–6 Unzen |
| Dicke der fertigen Platte | 0,2–7,0 mm (≤ 0,2 mm muss überprüft werden), ≤ 0,4 mm für HASL |
| Plattendicke ≤ 1,0 mm: +/- 0,1 mm 1Plattendicke>2,0 mm: +/-8 % |
|
| Maximale Panelgröße | ≤2sidesPCB: 600*1500mm Mehrschichtige Leiterplatte: 500 x 1200 mm |
| Min. Leiterlinienbreite/-abstand | Innenschichten: ≥3/3mil Äußere Schichten: ≥3,5/3,5mil |
| Min. Lochgröße | Mechanisches Loch: 0,15 mm Laserloch: 0,1 mm |
| Bohrgenauigkeit: erstes Bohren erstes Bohren: 1mil Zweite Bohrung: 4 Mio |
|
| Verzug | Plattendicke ≤ 0,79 mm: β ≤ 1,0 % 0,80 ≤ Plattendicke ≤ 2,4 mm: β ≤ 0,7 % Plattendicke ≥ 2,5 mm: β ≤ 0,5 % |
| Kontrollierte Impedanz | +/- 5 % Ω(<50Ω),+/-10%(≥50Ω),≥50Ω+/-5% (Überprüfung erforderlich) |
| Seitenverhältnis | 15:01 |
| Min. Schweißring | 4 Mio |
| Min. Lötstopplackbrücke | ≥0,08 mm |
| Fähigkeit zum Einstecken von Durchkontaktierungen | 0,2–0,8 mm |
| Lochtoleranz | PTH: +/-3mil NPTH: +/-2mil |
| Umrissprofil | Fräsen/V-Schnitt/Brücke/Stempelloch |
| Farbe der Lötstoppmaske | Grün, Gelb, Schwarz, Blau, Rot, Weiß, Mattgrün |
| Farbe der Komponentenmarkierung | weiß, gelb, schwarz |
Shenzhen Jieteng Circuit Co., Ltd. ist ein vertrauenswürdiger und zuverlässiger Leiterplattenhersteller, der sich der Bereitstellung hochwertiger Leiterplatten widmet, die den spezifischen Anforderungen der Kunden entsprechen.Das Unternehmen setzt fortschrittliche Fertigungsanlagen und -technologien ein und verfügt über eine Gruppe erfahrener Ingenieure und Techniker, die eng mit den Kunden zusammenarbeiten, um sicherzustellen, dass ihre Leiterplatten für ihre Anforderungen geeignet sind.
Zusätzlich zu seinem Qualitätsanspruch legt Jeton Circuits Co., Ltd. großen Wert auf den Kundenservice.Das Unternehmen arbeitet eng mit seinen Kunden zusammen, um individuelle Lösungen und Unterstützung während des gesamten Leiterplattenherstellungsprozesses vom Design bis zur Lieferung bereitzustellen.Dieses Engagement für die Kundenzufriedenheit hat dazu beigetragen, dass das Unternehmen zu einem seriösen und zuverlässigen Partner für Unternehmen und Organisationen geworden ist, die qualitativ hochwertige Leiterplatten benötigen.
