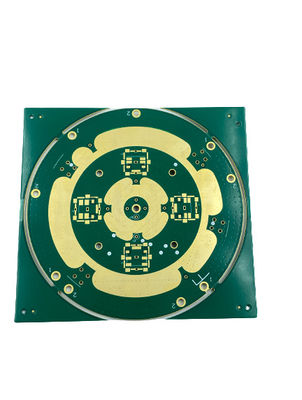

Multi Schicht PWB-Herstellung mit 0.1mm Min. Zeilenabstand 0.2mm Min. Hole Size

Produkt-Beschreibung:

Mehrschichtige PWB-Herstellung, die die Schaffung von mehrstufigen verdrahtenden Druckbrettern ist, ist ein komplexer Prozess, der Präzision und Sachkenntnis erfordert. Unsere erfahrenen Fachleute spezialisieren sich auf mehrschichtige Leiterplatteproduktion und garantieren, dass jeder Schritt des Prozesses mit der äußersten Sorgfalt und der Aufmerksamkeit zum Detail abgeschlossen wird. Unsere mehrschichtigen Leiterplatteproduktionsdienstleistungen umfassen eine minimale Linienbreite von 0.1mm, kupferne Stärke von 1-4oz, Silkscreenfarben von weißem, von Schwarzem, von Gelbem und mehr, Brettstärke von 0.2-3.2mm und Schichtzählungen von 2-20. Wir werden an der Lieferung des hochwertigsten Services und der Produkte, um den spezifischen Bedarf unserer Kunden zu erfüllen festgelegt.

Eigenschaften:

• Produkt-Name: Mehrschichtige PWB-Herstellung
• Oberflächenende: HASL, ENIG, OSP, Immersions-Silber, Immersions-Zinn, etc.
• Min. Hole Size: 0.2mm
• Lötmittel-Masken-Farbe: Grün, blau, weiß, schwarz, rot, etc.
• Min., Linienbreite: 0.1mm
• Brett-Stärke: 0.2-3.2mm
• Höhepunkt: Mehrschichtiges herstellendes PWB, mehrschichtige Leiterplatte-Produktion

Technische Parameter:

Anwendungen:

JIETENG ist mehrschichtige PWB-Herstellung eine große Lösung für die komplexen und verwickelten Elektronikentwürfe. Sie ist zum Produzieren von mehrstufigen Leiterplatten mit verschiedenen Spezifikt. für eine breite Palette von Anwendungen fähig. Der Markenname, Modellnummer, Ursprungsort, Min.-Linienbreite, Silkscreenfarbe, min. Zeilenabstand, kupferne Stärke und Oberflächenende sind ganz kundengerecht.

Mehrschichtige PWB-Herstellung besteht mehrstufiger Leiterplatteversammlung und aus mehrschichtiger PWB-Versammlung. Die mehrstufige Leiterplatte, die Versammlung mit hoher Dichte zur Verfügung stellt, verbindet sich untereinander, das verwendet werden kann, um komplexe elektronische Geräte zu errichten. Die mehrschichtige PWB-Versammlung wird für das Zusammenbauen von Komponenten auf der Leiterplatte benutzt. Sie bezieht mit ein, Komponenten, wie Chips und Widerstände, auf die Leiterplatte zusammenzubauen.

JIETENG ist mehrschichtige PWB-Herstellung für Anwendungen wie Automobil-, medizinisches, industrielles und Unterhaltungselektronik passend. Sie ist auch passend für Anwendungen, in denen schnelle und zuverlässige Signale, wie Kommunikationen, Militär erforderlich sind, und Luftfahrt. Mit seiner min. Linienbreite von 0.1mm, min. stellt Zeilenabstand von 0.1mm, die kupferne Stärke, die von 1-4oz reichen, und die Oberflächenendwahlen wie HASL, ENIG, OSP, Immersions-Silber und Immersions-Zinn, JIETENG mehrschichtige PWB-Herstellung hohe Qualität und genaue Komponenten für verschiedene Anwendungen sicher.

Außerdem kann die Silkscreenfarbe entsprechend dem Kundenbedarf, von weißem besonders angefertigt werden, schwarz, gelb, zu anderen Farben. Mit seinen vielseitigen Eigenschaften JIETENG ist mehrschichtige PWB-Herstellung die perfekte Lösung für die Schaffung von komplexen und genauen elektronischen Geräten.

Kundenbezogenheit:

Unterstützung und Dienstleistungen:

Wir erbringen umfassende Unterstützung und die Dienstleistung für mehrschichtige PWB-Herstellung und umfassen:

• Vorproduktionsentwurfsunterstützung
• PWB-Planoptimierung
• Erstausführung
• Herstellung und Versammlung
• Zuverlässigkeitsprüfung
• Technische Unterstützung vor Ort

Zu mehr Information treten Sie bitte mit unserem technischen Support - Team in Verbindung.

Verpackung und Versenden:

Das Verpacken und das Verschiffen mehrschichtiger PWB-Herstellung bezieht die folgenden Schritte mit ein:

• Das PCBs werden in eine antistatische Polytasche gelegt und versiegelt dann.
• Das Siegel-PCBs werden dann in einen antistatischen Schaumkasten gelegt.
• Der Kasten wird dann in eine Pappschachtel gelegt und versiegelte.
• Die Pappschachtel wird dann zum Kunden versendet.
