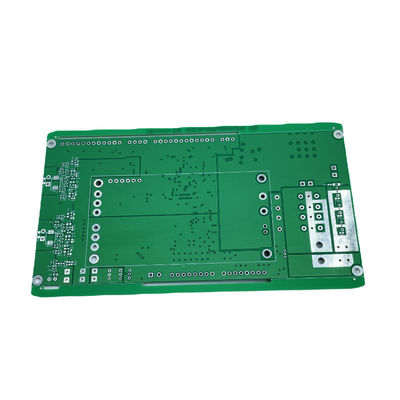

Goldbeschichtung Mehrschicht gedruckte Leiterplatte 1-6oz Kupfer Dicke 0,4-3,2 mm Leiterdicke

Produkt-Beschreibung:

Multi überlagerte Leiterplatte (MLPCBs) sind eine Art Leiterplatte (PWB) die mit mehrfachen Schichten von kupfernem lamelliert und verpfändet zusammen entworfen ist. Sie werden in einer großen Vielfalt von elektronischen Bauelementen und von Versammlungen benutzt. Überlegene Leistung, Zuverlässigkeit und Flexibilität MLPCBs-Angebots verglichen mit traditionellem einlagigem PCBs. Sie stellen auch erhöhte Leistungsfähigkeit und Kosteneinsparungen im Hinblick auf Entwurf und die Herstellung zur Verfügung. MLPCBs haben minimale Linienbreite/Abstand von 3/3mil, kupferne Stärke von 1-6oz, Silkscreenfarben der weißen, schwarzen und gelben, minimalen Lochgröße von 0.2mm und der Oberflächenveredelung von HASL (das planierende Heißluft-Lötmittel), von OSP (organisches Solderability-Konservierungsmittel), von ENIG (Electroless Nickel/Immersions-Gold), von Immersionssilber und von Vergolden.

Eigenschaften:

• Produkt-Name: Mehrschichtige Leiterplatte
• Lötmittel-Masken-Farbe: Grün, blau, weiß, schwarz, rot, gelb
• Oberflächenveredelung: HASL, OSP, ENIG, Immersions-Silber, Vergolden
• Silkscreen-Farbe: Weiß, schwarz, gelb
• Kupferne Stärke: 1-6oz

Technische Parameter:

Anwendungen:

Multi überlagerte Leiterplatte JIETENGS ist die perfekte Wahl für jedes mögliches Unternehmen oder Privatperson, die nach einer zuverlässigen und kosteneffektiven Lösung suchen. Mit seiner breiten Palette von Wahlen, reichend von 4-20 Schichten und von einer Brettstärke von 0.4-3.2mm, kann sie die Bedingungen jedes möglichen Projektes leicht erfüllen. Die kupferne Stärke kann von 1-6oz justiert werden und die minimale Linienbreite/der Abstand ist 3/3mil. Zusätzlich bietet es eine große Vielfalt von Lötmittelmaskenfarben, einschließlich Grünes, Blaues, weißes, Schwarzes, Rotes und Gelbes an. Als solches ist es die perfekte Wahl für jede mögliche Anwendung oder Szenario, die eine zuverlässige und kosteneffektive Lösung erfordern.

Kundenbezogenheit:

Kundengebundene multi Schicht-Leiterplatte von JIETENG

Suchen Sie eine hochwertige und zuverlässige multi Schicht-Leiterplatte? JIETENG bietet Ihnen die beste kundengebundene multi Schicht-Leiterplattelösung an.

Unsere multi Schicht-Leiterplatten kommen mit einer minimalen Linienbreite/einem Abstand von 3/3 Mil, einer kupfernen Stärke von 1-6 Unze und einer minimalen Lochgröße von 0.2mm. Die benutzten Materialien umfassen FR4, hohen Tg FR4, Hochfrequenz, Rogers und Aluminium. Die Oberflächenveredelungswahlen umfassen HASL, OSP, ENIG, Immersions-Silber und Vergolden.

Werden multi Schicht-Leiterplatten JIETENGS in China hergestellt und sind für ihre Haltbarkeit und Zuverlässigkeit bekannt.

Unterstützung und Dienstleistungen:

Wir bieten technische Unterstützung und Services für mehrschichtige Leiterplatte an (PWB). Unsere Dienstleistungen umfassen:

• Entwurfsberatung und -optimierung: Unser Team von erfahrenen Ingenieuren kann Ihnen helfen Entwurf Ihr PCBs für Höchstleistung und Zuverlässigkeit.
• Leiterplatteversammlung: Unsere erfahrenen Techniker können Ihr PCBs mit der höchsten Genauigkeit und der Qualität zusammenbauen.
• Prüfung und Fehlersuche: Unsere Expertengruppe kann Ihnen helfen, Ihr PCBs zu prüfen und zu überprüfen.
• Reparatur und Wartung: Wir bieten Reparatur und Wartungsservices für Ihr PCBs an.

Verpackung und Versenden:

FAQ:

Q: Was ist mehrschichtige Leiterplatte?

: Mehrschichtige Leiterplatte ist eine Art Leiterplatte, die mehrfachen Schichten dielektrischen Materialien und aus kupfernen Folienschichten besteht, die zusammen lamelliert werden, um ein Brett zu bilden. Sie hat durch JIETENG mit Modellnummer-PWB-Leiterplatte und Ursprung von China hergestellt.

Q: Was sind die Vorteile der mehrschichtigen Leiterplatte?

: Mehrschichtige Leiterplatte bietet größere Flexibilität im Entwurf, in den höheren Dichten, in verbesserter elektrischer Leistung und in den kleineren Brettgrößen an.

Q: Welche Materialien werden benutzt, um mehrschichtige Leiterplatte zu machen?

: Die Materialien, die benutzt werden, um mehrschichtige Leiterplatte zu machen umfassen gewöhnlich, Kupfer, lamellenförmig angeordnetes Material und Lötmittelmaske.

Q: Wie wird eine mehrschichtige Leiterplatte hergestellt?

: Eine mehrschichtige Leiterplatte wird durch lamellierende mehrfache Schichten dielektrisches Material und kupferne Folie zusammen, Bohrlöcher und Überziehen der Löcher mit Kupfer hergestellt. Dann wird das Brett mit Chemikalien geätzt, um unerwünschtes Kupfer zu entfernen, und Lötmittelmaske wird angewendet, um das Brett abzuschließen.

Q: Was sind die Anwendungen der mehrschichtigen Leiterplatte?

: Mehrschichtige Leiterplatte ist in einer Benutzungsmöglichkeit, einschließlich die Unterhaltungselektronik-, Automobil-, medizinische und industriellegeräte weitverbreitet.
