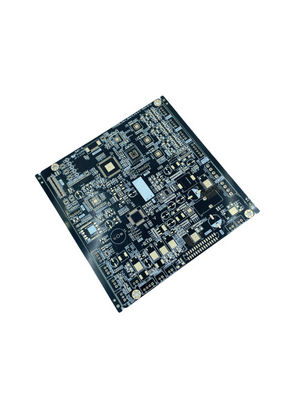

2 Schicht Prototypen PCB-Montage mit 1,6 mm Dicke für 100 mm * 100 mm Größe
| Place of Origin | China |
|---|---|
| Markenname | JIETENG |
| Model Number | PCB circuit board |
| Min Bestellmenge | Verhandlungsfähig |
| Preis | negotiable |
| Verpackung Informationen | Leerer Karton, vakuumverpackt |
| Lieferzeit | 5-8 Arbeitstag |
| Zahlungsbedingungen | Verhandlungsfähig |
| Versorgungsmaterial-Fähigkeit | 360000 Quadratmeter/Jahr |
Kontaktieren Sie mich für kostenlose Proben und Coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.
xProduktdetails
| Min. Linienbreite/Zwischenraum | 0.1mm/0.1mm | Oberflächenende | HASL |
|---|---|---|---|
| Min Solder Mask Bridge | 0.1mm | PWB-Stärke | 1,6 mm |
| Produktbezeichnung | Prototyp PWB-Versammlung | PWB-Schicht | 2-layer |
| Silkscreen-Farbe | Weiß | PWB-Material | FR4 |
| Hervorheben | 2 Schicht-Prototyp PWB-Versammlung,1.6 mm Dicke Prototypen-PCB-Montage |
||
Produkt-Beschreibung
2-Schicht-PCB-Prototyp-Versammlung mit 1,6 mm Dicke für 100 mm*100 mm Größe
Beschreibung des Produkts:
Prototyp-PCB-Assembly ist eine Dienstleistung, die von professionellen Herstellern von PCB-Assemblern erbracht wird, die für Kunden entwickelt wurde, die eine schnelle und genaue PCB-Assemblerherstellung benötigen.Unser Prototyp PCB Montage-Service verfügt über Kupfer Gewicht von 1oz, ein Mindestringring von 0,1 mm, eine Mindestlinienbreite/Länge von 0,1 mm/0,1 mm, weiße Seidenfarbe und eine Mindestlösemaskbrücke von 0,1 mm.Wir garantieren die Qualität unserer Leiterplatten, die den höchsten Standards der Industrie entsprechen.. Unser Prototyp-PCB-Assembly ist eine zuverlässige und kostengünstige Lösung für Kunden, die eine schnelle und genaue Fertigung benötigen.
Eigenschaften:
- Produktbezeichnung: Prototyp der PCB-Versammlung
- Min-Lochgröße: 0,2 mm
- Oberflächenveredelung: HASL
- Min Ringenring: 0,1 mm
- PCB-Material: FR4
- PCB-Dicke: 1,6 mm
- Herstellung von PCB-Prototypen
- Druckkreisbaugruppe
- Druckkreisbaugruppe
Technische Parameter:
| Parameter | Wert |
|---|---|
| Min-Lötmaskenbrücke | 0.1 mm |
| PCB-Material | FR4 |
| Min. Linienbreite/Raum | 0.1 mm/0.1 mm |
| Produktbezeichnung | Prototyp der PCB-Bauart |
| Kupfergewicht | 1 Unze |
| Farbe der Lötmaske | Grün |
| Min-Lochgröße | 0.2 mm |
| Min Ringenring | 0.1 mm |
| Seidenfarbe | Weiß |
| Oberflächenbearbeitung | HASL |
Anwendungen:
JIETENG, ein führender Hersteller in China, liefert PCB-Leiterplatten mit überlegener Qualität, die für verschiedene Prototypen von PCB-Assembly-Fabrikation, Printed Board Assembly,und PCB-PrototypenfertigungEs verfügt über hohe Präzision und feine Leistung. Die kleinste Bohrgröße beträgt bis zu 0,2 mm, und das Kupfergewicht beträgt 1 Unze. Die Dicke des Boards beträgt 1,6 mm, und die minimale Linienbreite und -fläche beträgt 0.1 mm/0Das verwendete Material ist FR4, das für einen langfristigen Gebrauch geeignet ist.
Unser Unternehmen ist bestrebt, seinen Kunden exzellenten Service und hochwertige Produkte anzubieten.JIETENG ist in der Lage, hochpräzise Prototyp-PCB-Versammlung zu liefern, Druckplattenmontage und PCB-Prototypenfertigung.
Anpassung:
Prototyp der PCB-Bauart
- Marke: JIETENG
- Modellnummer: Leiterplatte
- Herkunftsort: China
- Min. Maskenbrücke: 0,1 mm
- Min Ringenring: 0,1 mm
- Prüfmethode: Flugsondeprüfung
- Farbe: Weiß
- PCB-Material: FR4
Wir sind spezialisiert auf Printed Circuit Assembly, Printed Board Assembly und Prototyp PCB Assembly Fabrikation.
Unterstützung und Dienstleistungen:
Technische Unterstützung und Dienstleistungen für die Prototypen-PCB-Bauart umfassen:
- Überprüfung und Prüfung des Entwurfs
- Konstruktion für die Herstellbarkeit (DFM)
- Herstellungszeichnung und Erstellung eines Prüfplans
- Aufbau und Herstellung von Platten
- Beschaffung und Beschaffung von Komponenten
- Montage und Prüfung
- Funktionale Prüfung und Fehlerbehebung
- Umweltprüfungen
- Reparatur und Neuaufbereitung
- Technische Beratung
Verpackung und Versand:
Verpackung und Versand von PCB-Prototypen
- Die zusammengebauten Platten werden in einen antistatischen Beutel verpackt und in eine robuste Kartonbox gelegt.
- Die Verpackung ist mit Klebeband und einem Etikett versiegelt, auf dem der Inhalt deutlich zu sehen ist.
- Die Box wird dann über einen zuverlässigen Spediteur wie FedEx, UPS oder USPS versandt.
- Der Kunde wird benachrichtigt, wenn das Paket versandt wird, und er erhält die Nachverfolgungsinformationen.
Häufige Fragen:
- F1: Was ist eine Prototypen-PCB-Montage?
- A1: Prototyp PCB Assembly ist ein Leiterplattenprodukt, das von JIETENG, einem Unternehmen mit Sitz in China, hergestellt wird.
- F2: Welche Materialien werden in der Prototypen-PCB-Bauart verwendet?
- A2: Die Prototyp-PCB-Versammlung besteht aus hochwertigen Materialien, die den Anforderungen der Leiterplatte entsprechen.
- F3: Was sind die Merkmale der Prototypen-PCB-Versammlung?
- A3: Prototyp-PCB-Assembly verfügt über hervorragende elektrische und mechanische Leistung, hohe Zuverlässigkeit, geringen Stromverbrauch und lange Lebensdauer.
- F4: Wie verläuft der Produktionsprozess der Prototypen-PCB-Versammlung?
- A4: Der Produktionsprozess der Prototypen-PCB-Montage umfasst die Schritte der PCB-Route, des Lötens, der Prüfung und der Montage.
- F5: Was sind die Vorteile der Prototypen-PCB-Versammlung?
- A5: Die Prototypen-PCB-Montage hat die Vorteile hoher Effizienz, geringer Kosten und hoher Genauigkeit.
