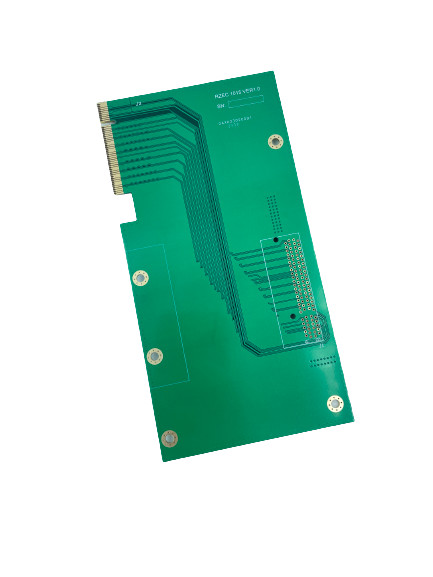

Hochleistungs-PCB-SMT-Montage mit HASL-Oberflächenveredelung

Place of Origin China
Markenname JIETENG
Model Number PCB circuit board
Min Bestellmenge Verhandlungsfähig
Preis negotiable
Verpackung Informationen Leerer Karton, vakuumverpackt
Lieferzeit 5-8 Arbeitstag
Zahlungsbedingungen Verhandlungsfähig
Versorgungsmaterial-Fähigkeit 360000 Quadratmeter/Jahr

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Komponenten werfen 0.5mm PWB-Schicht 2-layer
Lötmittel-Masken-Farbe Grün Siebdruck-Farbe Weiß
PWB-Stärke 1,6 mm Oberflächenende HASL
Test-Art Fliegender Sonden-Test Min., Linienbreite/Raum 0.1mm/0.1mm
Hervorheben

Hochleistungs-PCB-SMT-Montage

,

hasl Oberflächenend-PWB-smt Versammlung

Hinterlass eine Nachricht
Produkt-Beschreibung

Hochleistungs- und zuverlässige PCB-SMT-Montage mit HASL-Oberflächenveredelung

Beschreibung des Produkts:

PCB SMT Assembly ist ein hochpräzises Produkt, das eine breite Palette von elektronischen Produktions- und elektronischen Montageanforderungen erfüllen kann.Elektronische LeiterplattenEs verfügt über eine PCB-Größe von 100 mm * 100 mm, eine Kupferdicke von 1 Unze, eine weiße Seidenbildschirmfarbe und eine Mindestlochgröße von 0,2 mm.Es ist sehr zuverlässig und kann den Bedürfnissen verschiedener Montage- und Produktionsprozesse gerecht werden. Sein hochpräzises Design stellt sicher, dass der Montageprozess genau und effizient ist. Es ist für jede Produktions- und Montageumgebung geeignet und ist eine ideale Wahl für jede Elektronikindustrie.

Eigenschaften:

  • Produktbezeichnung: PCB-SMT-Montage
  • PCB-Größe: 100 mm*100 mm
  • Produktart: PCB-SMT-Montage
  • PCB-Dicke: 1,6 mm
  • Min. Linienbreite/Abstand: 0,1 mm/0,1 mm
  • Farbe: Weiß
  • Aufbau der Oberflächenanlage
  • Oberflächenbefestigungslösung

Technische Parameter:

Parameter Einzelheiten
PCB-gedruckte Verkabelungsanlage 2-Schicht
Prüfungstyp Test mit Flugsonde
Farbe der Seidenwand Weiß
Min. Lochgröße 0.2 mm
Oberflächenbearbeitung HASL
Komponenten Pitch 0.5 mm
PCB-Dicke 1.6 mm
PCB-Material FR-4
Art der Ware PCB-SMT-Montage
Kupferdicke 1 Unze

Anwendungen:

JIETENG PCB-Leiterplatte ist eine hochwertige Oberflächen-Mount-Lötvorrichtung, die speziell für SMD-Montage entwickelt wurde.Die PCB-Schicht ist 2-Schicht und die Lötmaske Farbe ist grün. Dieses Produkt wird häufig in der SMD-Versammlung von elektronischen Leiterplatten verwendet, z. B. in der Surface Mount Device Assembly.Seine hohe Präzision und Qualität machen ihn zu einer idealen Wahl für Hersteller von High-End-Elektronikprodukten.

Anpassung:

JIETENG PCB SMT-Montage: Schweißen von Leiterplatten, Montage von Oberflächenvorrichtungen, PCB-Druckverkabelung

Markenbezeichnung: JIETENG

Modellnummer: Leiterplatte

Herkunftsort: China

Komponenten Abstand: 0,5 mm

PCB-Schicht: 2-Schicht

Prüfungstyp: Flugsondeprüfung

Kupferdicke: 1 oz

Produktart: PCB-SMT-Montage

JIETENG ist ein professioneller Hersteller von PCB SMT-Assembly, einschließlich Printed Circuit Board Soldering, Surface Mount Device Assembly, PCB Printed Wiring Assembly usw.Unsere Produkte sind in verschiedenen Größen erhältlich, Formen und andere Spezifikationen, wie z. B. Komponenten Pitch 0,5 mm, PCB-Schicht 2-Schicht, Test-Typ Flying Probe Test, Kupferdicke 1 oz, etc.

Wir haben ein Team von sehr erfahrenen Experten, die moderne Werkzeuge und Technologien verwenden, um die hochwertigste PCB SMT-Assembly für unsere Kunden zu liefern.Wir verwenden die besten Rohstoffe und Komponenten, um die Langlebigkeit und Leistungsfähigkeit unserer Produkte zu gewährleisten..

Bei JIETENG sind wir bestrebt, zuverlässige und kostengünstige PCB SMT-Assemblerlösungen bereitzustellen, um unseren Kunden zu entsprechen.Bitte kontaktieren Sie uns.Wir freuen uns, von Ihnen zu hören!

Unterstützung und Dienstleistungen:

PCB-SMT-Montage Technische Unterstützung und Service

Wir bieten technische Unterstützung und Service für PCB SMT Montage.

  • Bereitstellung technischer Beratung und Unterstützung.
  • Inspektion und Prüfung von PCB.
  • Unterstützung bei der Prozessoptimierung.
  • Unterstützung bei der Komponentenwahl.
  • Fehlerbehebung und Problemlösung.
  • Entwurfsüberprüfungen und Prozessprüfungen.
  • Unterstützung bei der Prozessdokumentation.

Unser erfahrenes Team von Ingenieuren und Technikern steht zur Verfügung, um Unterstützung und Service für alle Ihre PCB SMT-Assemblerbedürfnisse zu bieten.

Verpackung und Versand:

Verpackung und Versand von PCB-SMT-Montageprodukten

PCB-SMT-Montageprodukte sollten so verpackt und versandt werden, dass sichergestellt ist, dass alle Komponenten während des Versands und der Handhabung in gutem Zustand bleiben.die folgenden Schritte zu unternehmen sind::

  • Verpackungsmaterialien sollten ausgewählt werden, die die Bauteile ausreichend vor Stoß, Vibrationen und anderen möglichen Schäden schützen können.
  • Die Verpackung sollte so ausgelegt sein, dass das Risiko, dass Teile während des Versands beschädigt oder verloren gehen, minimiert wird.
  • Die Verpackung sollte auch so gestaltet sein, dass das Produkt und sein Inhalt, einschließlich aller besonderen Handhabungsanweisungen, identifiziert werden können.
  • Die Verpackung sollte auch so ausgelegt sein, dass Feuchtigkeit oder andere Verunreinigungen nicht in das Produkt gelangen.
  • Das Produkt sollte klar mit der Versandadresse, dem Namen des Empfängers und allen anderen relevanten Informationen gekennzeichnet sein.
  • Das Produkt sollte auch in der Verpackung so gesichert sein, dass es sich während des Versands nicht bewegen kann.
