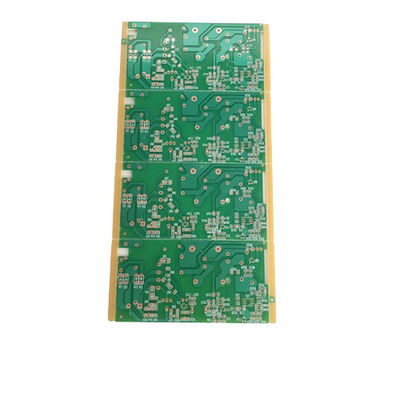

1.6 Dicke grüne 6-Schicht-PCB-Platte Öl eingetauchtes Goldverfahren mit Halblöchern an vier Seiten
| Place of Origin | China |
|---|---|
| Markenname | JIETENG |
| Model Number | PCB circuit board |
| Min Bestellmenge | Verhandlungsfähig |
| Preis | negotiable |
| Verpackung Informationen | Leerer Karton, vakuumverpackt |
| Lieferzeit | 5-8 Arbeitstage |
| Zahlungsbedingungen | Verhandlungsfähig |
| Versorgungsmaterial-Fähigkeit | 360000 Quadratmeter/Jahr |
Kontaktieren Sie mich für kostenlose Proben und Coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.
xProduktdetails
| Kupferdicke | 1-4oz | Impedanzkontrolle | - Ja, das ist es. |
|---|---|---|---|
| Material | FR4, hoher TG FR4, Halogen frei, Rogers, etc. | Min. Lochgröße | 0.2 mm |
| Anzahl der Schichten | 2 bis 20 | Min. Linienbreite | 0.1 mm |
| Min. Linienabstand | 0.1 mm | Seidenfarbe | Weiß, Schwarz, Gelb, usw. |
| Hervorheben | Grüne 6-Schicht-PCB-Platte,Ölgetränktes 6-Schicht-PCB-Board,Goldprozess Mehrschicht-PCB-Fertigung |
||
Produkt-Beschreibung
Beschreibung des Produkts:
Mehrschicht-PCB-Fabrikation - Herstellung hochwertiger mehrschichtiger Druckkabelplatten
Multilayer PCB Fabrication ist ein führender Hersteller von hochwertigen mehrschichtigen Leiterplatten.Wir sind spezialisiert auf die Herstellung von mehrstufigen gedruckten Drahtplatten, die in einer Vielzahl von elektronischen Geräten verwendet werden, von Smartphones und Laptops bis hin zu medizinischer Ausrüstung und Luft- und Raumfahrttechnologie.
Kupferdicke: 1-4 Unzen
Unsere mehrschichtigen Leiterplatten sind aus Kupfer mit einer Dicke von 1-4 Unzen hergestellt, die eine hervorragende Leitfähigkeit bietet und eine effiziente Leistung Ihrer elektronischen Geräte gewährleistet.Wir verwenden modernste Technologie und fortschrittliche Techniken, um eine präzise Kupferdicke und eine glatte Oberfläche für eine optimale Funktionalität zu gewährleisten.
Min. Abstand zwischen den Linien: 0,1 mm
Mit unseren fortschrittlichen Fertigungsprozessen sind wir in der Lage, einen Mindestlinienabstand von 0,1 mm zu erreichen, was komplexere und kompaktere Schaltkreisentwürfe ermöglicht.Dies stellt sicher, dass unsere mehrschichtigen Leiterplatten in der Lage sind, die Anforderungen moderner elektronischer Geräte zu erfüllen, die hohe Dichte Schaltungen in einem kleinen Formfaktor erfordern.
Tiefigkeit der Platte: 0,2-3,2 mm
Unsere mehrschichtigen Leiterplatten sind in einer Bandbreite von 0,2 mm bis 3,2 mm verfügbar, was Ihnen die Vielseitigkeit Ihres Leiterplattendesigns ermöglicht.Ob Sie eine dünne und leichte Platte für tragbare Geräte oder eine dickere Platte für robustere Anwendungen benötigen, haben wir die Fähigkeit, die perfekte Lösung für Ihre spezifischen Bedürfnisse zu liefern.
Min. Linienbreite: 0,1 mm
Um die Genauigkeit und Präzision unserer mehrschichtigen Leiterplatten zu gewährleisten, sind wir in der Lage, eine Mindestlinienbreite von 0,1 mm zu erreichen.Wir haben eine Vielzahl von Anwendungen, die hohe Leistung und Zuverlässigkeit erfordern..
Materialoptionen: FR4, Hoch-Tg-FR4, Halogenfrei, Rogers usw.
Wir bieten eine Vielzahl von Materialoptionen an, um die spezifischen Anforderungen Ihrer Multi-Layer-PCB zu erfüllen.Jedes Material hat seine eigenen Eigenschaften., so dass wir eine Vielzahl von Anwendungen und Branchen bedienen können.
Wählen Sie Multilayer-PCB-Fabrikation für Ihre Multi-Level-gedruckte Drahtplatte Erstellung Bedürfnisse
Mit jahrelanger Erfahrung in der Branche verfügen wir über das Fachwissen und die Fähigkeiten, hochwertige Mehrschicht-PCBs zu liefern, die den strengsten Qualitätsstandards entsprechen.Unsere Herstellungsprozesse und Qualitätskontrollmaßnahmen stellen sicher, dass jedes von uns hergestellte PCB von höchster Qualität und Zuverlässigkeit istKontaktieren Sie uns noch heute, um Ihre Anforderungen an Multilayer-PCBs zu besprechen, und lassen Sie uns helfen, Ihre Entwürfe zum Leben zu erwecken.
Eigenschaften:
- Produktbezeichnung: Mehrschicht-PCB-Fertigung
- Impedanzkontrolle: Ja
- Min. Abstand zwischen den Linien: 0,1 mm
- Min. Linienbreite: 0,1 mm
- Oberflächenveredelung: HASL, ENIG, OSP, Immersion Silber, Immersion Tin usw.
- Kupferdicke: 1-4 Unzen
- Herstellung von mehrstufigen Leiterplatten
- Mehrschicht-PCB-Fertigung
- Herstellung von mehrschichtigen Leiterplatten
Technische Parameter:
| Produktbezeichnung | Mehrschicht-PCB-Fertigung |
|---|---|
| Farbe der Lötmaske | Grün, Blau, Weiß, Schwarz, Rot, usw. |
| Min. Linienabstand | 0.1 mm |
| Min. Linienbreite | 0.1 mm |
| Kupferdicke | 1-4 Unzen |
| Anzahl der Schichten | 2 bis 20 |
| Oberflächenbearbeitung | HASL, ENIG, OSP, Immersion Silber, Immersion Zinn usw. |
| Tiefstand der Platte | 0.2-3.2 mm |
| Material | FR4, Hoch-Tg-FR4, Halogenfrei, Rogers usw. |
| Impedanzkontrolle | - Ja, das ist es. |
| Seidenfarbe | Weiß, Schwarz, Gelb, usw. |
Anwendungen:
Mehrschicht-PCB-Fabrikation - eine hochwertige Lösung für komplexe Leiterplattenbedürfnisse
Markenbezeichnung: JIETENG
Modellnummer: Leiterplatte
Herkunftsort: China
Kupferdicke: 1-4 Unzen
Min. Linienbreite: 0,1 mm
Impedanzkontrolle: Ja
Tiefigkeit der Platte: 0,2-3,2 mm
Soldermasken Farbe: Grün, Blau, Weiß, Schwarz, Rot usw.
Erstellung von mehrstufigen gedruckten Drahtplatten
Die Mehrschicht-PCB-Fertigung hat die Elektronikindustrie revolutioniert, indem sie eine hocheffiziente und zuverlässige Lösung für komplexe Leiterplattenbedürfnisse bietet.Die Nachfrage nach hochwertigen und vielseitigen PCBs ist gestiegen, und mehrschichtige PCBs sind für viele Branchen zur Wahl geworden.
Bei JIETENG haben wir uns auf die Erstellung von mehrschichtigen gedruckten Drahtplatten spezialisiert und bieten eine breite Palette von Multi-Layer-PCB-Fabrikationsdienstleistungen an, um die vielfältigen Bedürfnisse unserer Kunden zu erfüllen.Unsere hochmodernen Produktionsanlagen und unser hochqualifiziertes Team ermöglichen es uns, hochwertige Leiterplatten mit fortschrittlicher Impedanzkontrolle bereitzustellen, hoher Präzision und effizienter Produktionsprozess.
Erweiterte Impedanzkontrolle für eine optimale Leistung
Eines der wichtigsten Merkmale unserer mehrschichtigen Leiterplatten ist die fortschrittliche Impedanzsteuerung, die es uns ermöglicht, Leiterplatten mit präzisen und konsistenten Impedanzniveaus zu erstellen.Gewährleistung optimaler Leistung und SignalintegritätMit unseren fortschrittlichen Impedanzsteuerungstechniken können wir PCBs für eine Vielzahl von Anwendungen herstellen, einschließlich Hochgeschwindigkeits-Digital-, HF/Mikrowellen- und Hochspannungsschaltungen.
Hohe Präzision und vielseitige Anwendung
Unsere mehrschichtigen Leiterplatten werden mit hoher Präzision hergestellt, um eine genaue Ausrichtung aller Schichten, feine Spurenverteilung und enge Toleranzen sicherzustellen.Diese Präzision und Genauigkeit machen unsere PCBs für eine Vielzahl von Anwendungen geeignetWir bieten auch Anpassungsoptionen an, um die spezifischen Anforderungen unserer Kunden zu erfüllen.
Effizienter Produktionsprozess für eine pünktliche Lieferung
Bei JIETENG verstehen wir die Wichtigkeit der rechtzeitigen Lieferung für die Projekte unserer Kunden.Deshalb haben wir einen effizienten Produktionsprozess eingeführt, um sicherzustellen, dass wir auch die anspruchsvollsten Termine einhalten können.Unsere fortschrittlichen Fertigungseinrichtungen und optimierten Prozesse ermöglichen es uns, hochwertige Multi-Layer-PCBs rechtzeitig und kostengünstig zu produzieren.
Hochwertige Kupferbeschichtung für eine höhere Haltbarkeit
Unsere mehrschichtigen Leiterplatten verfügen über eine hochwertige Kupferbeschichtung, die eine erhöhte Haltbarkeit und Zuverlässigkeit bietet.Wir bieten auch eine große Auswahl an Kupferdicken, von 1-4 Unzen, um die spezifischen Bedürfnisse unserer Kunden zu erfüllen.
Herstellung von mehrstufigen Leiterplatten für komplexe Konstruktionen
Unsere Multi-Layer-PCB-Fertigungsdienste sind auf die Bedürfnisse komplexer Leiterplatten entworfen.Wir können mehrschichtige Leiterplatten mit bis zu 40 Schichten herstellenUnsere mehrstufigen Leiterplatten bieten zudem eine erhöhte Platzersparnis und sind somit ideal für kompakte elektronische Geräte.
Wählen Sie JIETENG für Ihre Multi-Layer-PCB-Bedürfnisse
Egal, ob Sie digitale Hochgeschwindigkeits-PCBs, HF/Mikrowellen-PCBs oder Hochspannungs-PCBs benötigen, mit unseren fortschrittlichen Techniken, qualitativ hochwertigen Materialien und optimierten Produktionsprozessen hat JIETENG Sie abgedeckt.Wir können Multilayer-PCBs liefern, die den höchsten Industriestandards entsprechen.Kontaktieren Sie uns noch heute, um mehr über unsere Dienstleistungen zur Herstellung von Leiterplatten zu erfahren und wie wir Ihrem Unternehmen helfen können, erfolgreich zu sein.
Anpassung:
Individuelle Mehrschicht-PCB-Fabrikation von JIETENG
Markenbezeichnung:JIETENGModellnummer:PCB-Leiterplatten
Herkunftsort:China
Tiefstand der Platte:0.2-3.2 mm
Min. Löchergröße:0.2 mm
Liniebreite:0.1 mm
Kupferdicke:1-4 Unzen
Farbe der Lötmaske:Grün, Blau, Weiß, Schwarz, Rot, usw.
Bei JIETENG sind wir spezialisiert auf die Bereitstellung von hochwertigen Multi-Layer-PCB-Fabrikationsdienstleistungen. Unsere fortschrittliche Technologie und unser erfahrenes Team ermöglichen es uns, maßgeschneiderte Lösungen anzubieten, um Ihre einzigartigen Bedürfnisse zu erfüllen.Unsere Produktionskapazitäten für mehrschichtige Leiterplatten umfassen:
- Tiefigkeit der Platte: 0,2-3,2 mm
- Min. Lochgröße: 0,2 mm
- Min. Linienbreite: 0,1 mm
- Kupferdicke: 1-4 Unzen
- Soldermasken Farboptionen: Grün, Blau, Weiß, Schwarz, Rot und mehr
Mit unseren hochmodernen Produktionsanlagen und strengen Qualitätskontrollverfahren garantieren wir eine zuverlässige und effiziente Mehrschicht-PCB-Fertigung.Unsere Dienstleistungen umfassen auch Multi-Layer-PCB-Komponentenmontage, um einen nahtlosen Produktionsprozess für Ihr Projekt zu gewährleisten.
Wählen Sie JIETENG für alle Ihre Multi-Layer-PCB-Bedürfnisse. Kontaktieren Sie uns heute für ein personalisiertes Angebot und überlegenen Service.
Verpackung und Versand:
Mehrschicht-PCB-Fabrikation Verpackung und Versand
Unsere Produkte für die Multilayer-PCB-Fabrikation werden sorgfältig verpackt und versandt, um eine sichere Lieferung zu gewährleisten.Jeder Schritt des Verpackungs- und Versandprozesses wird sorgfältig behandelt, um sicherzustellen, dass Ihre Bestellung in perfektem Zustand ankommt..
Verpackung
Unsere Multilayer-PCBs werden zunächst in antistatische Beutel verpackt, um Schäden oder statische Elektrizität während des Transports zu verhindern.Sie werden dann in robuste Kartonschachteln gelegt und mit Blasenfolie gepolstert, um zusätzlichen Schutz zu bieten.
Wenn Ihre Bestellung empfindliche Komponenten enthält, wie z. B. Oberflächenbefestigungsvorrichtungen, werden sie einzeln in antistatischen Schaum oder Röhren verpackt, um Schäden während des Versands zu vermeiden.
Schifffahrt
Wir bieten eine Vielzahl von Versandoptionen an, um Ihren spezifischen Bedürfnissen gerecht zu werden. Bestellungen können je nach Dringlichkeit und Bestimmungsort Ihrer Bestellung per Luft, See oder Land versandt werden.
Für internationale Bestellungen stellen wir alle notwendigen Zolldokumente zur Verfügung, um eine reibungslose Lieferung zu gewährleisten und Verzögerungen beim Zoll zu vermeiden.
Unser Versandteam überwacht jede Sendung sorgfältig, um sicherzustellen, dass sie pünktlich und in perfektem Zustand ankommt.
Abholung von Kunden
Wenn Sie Ihre Bestellung lieber abholen möchten, bieten wir Ihnen eine bequeme Abholmöglichkeit.
Unsere freundlichen Mitarbeiter stehen Ihnen auch zur Verfügung, um Ihnen zu helfen oder Fragen zu beantworten.
Wir bemühen uns, Ihnen die besten Verpackungs- und Versanddienste zur Verfügung zu stellen, um Ihre vollständige Zufriedenheit zu gewährleisten.
Häufige Fragen:
- A: Die Mehrschicht-PCB-Fabrikation ist der Prozess der Herstellung einer Leiterplatte (PCB) mit mehreren Schichten leitfähigen Materials, die durch Isolationsschichten getrennt sind.Dies ermöglicht komplexere Schaltkreisentwürfe und eine höhere Dichte an Komponenten auf der Platine.
- A: Der Hauptvorteil der Mehrschicht-PCB-Fabrikation besteht darin, dass kompliziertere und kompaktere Schaltkreisentwürfe ermöglicht werden, die Platz sparen und die Gesamtgröße des elektronischen Geräts reduzieren können.Es bietet auch eine bessere Signalqualität., reduzierte elektromagnetische Störungen und verbesserte thermische Leistung.
- A: Der Markenname dieses Produkts ist JIETENG.
- A: Die Modellnummer dieses Produkts ist PCB-Leiterplatte.
- A: Dieses Produkt wird in China hergestellt.
