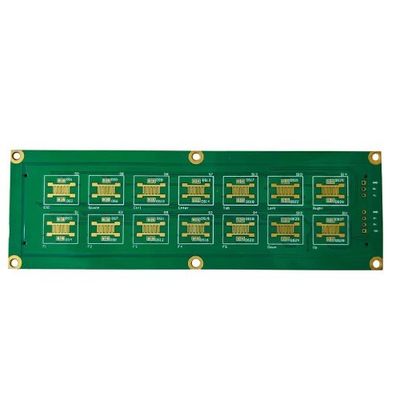

Grüne Prototyp-PCB-Versammlung 2-Schicht-PCB mit Min-Solder-Maske-Brücke von 0,1 mm

Beschreibung des Produkts:

Prototyp-PCB-Assembly ist eine Art PCB (Printed Circuit Board), die zur Erstellung von Prototypen elektronischer Schaltungen verwendet wird.Es ist ein wesentlicher Bestandteil des Prozesses der Produktentwicklung und -prüfung für verschiedene Industriezweige wie Elektronik., Automobil, Luftfahrt und medizinische Ausrüstung.

Der Prototyp der PCB-Anlage besteht aus FR4-Material, das eine Art flammhemmendes, glasverstärktes Epoxyllaminat ist.Dieses Material wird aufgrund seiner hervorragenden elektrischen Isolierung bei der Herstellung von PCBs weit verbreitet, mechanische Festigkeit und Dimensionsstabilität.

Die PCB-Größe für die Prototypen-PCB-Versammlung beträgt 100 mm*100 mm, was sie für kleine und mittlere elektronische Projekte geeignet macht.die eine präzise und genaue Platzierung der Bauteile ermöglicht.

Der Produktname Prototype PCB Assembly spiegelt seinen Zweck wider, eine schnelle und kostengünstige Lösung für die Erstellung von Prototypen elektronischer Schaltungen zu sein.Es ist auch als Prototyping-PCB oder Prototyp-Leiterplatte bekannt.

Prototyp-PCB-Assembly ist ein 2-Schicht-PCB, was bedeutet, dass es zwei Schichten leitfähigen Materials hat, die durch eine Isolationsschicht getrennt sind.Dieses Design eignet sich für einfache elektronische Schaltungen und trägt dazu bei, die Gesamtkosten des Produkts zu senken.

Der Prozess der Prototypen-PCB-Fabrikation umfasst mehrere Schritte, z. B. Entwurf, Druck, Ätzen, Lötung und Testen.Der erste Schritt besteht darin, das PCB-Layout mithilfe von Computer-Aided Design (CAD) -Software zu entwerfenDieses Layout wird dann mit einem speziellen Drucker auf das FR4-Material gedruckt.

Als nächstes werden die leitfähigen Schichten chemisch auf die Leiterplatte geätzt, so daß die gewünschten Schaltkreisspuren zurückbleiben.und dann wird das PCB mit einer dünnen Schicht von Lötmaske beschichtet, um es vor Korrosion zu schützen.

Sobald der PCB-Fertigungsprozess abgeschlossen ist, ist der nächste Schritt, die Komponenten auf das Board zu montieren.und es beinhaltet das Platzieren elektronischer Komponenten auf dem PCB und das Löten an Ort und Stelle.

Die in der Prototypen-PCB-Montage verwendeten Komponenten sind in der Regel Oberflächenmontagegeräte (SMDs), die kleiner und kompakter sind als durchlöchrige Komponenten.Dies ermöglicht eine höhere Dichte der Komponenten auf dem PCB und reduziert die Gesamtgröße des Produkts.

Der PCB-Montage-Herstellungsprozess beginnt mit der Vorbereitung der Komponenten, wo sie sortiert, gezählt und auf Mängel überprüft werden.Der Montageprozess beginnt mit dem Aufbringen von Lötpaste auf das PCB, gefolgt von der Platzierung der Bauteile mit automatisierter Ausrüstung.

Sobald alle Komponenten an Ort und Stelle sind, wird das PCB erhitzt, wodurch die Lötpaste schmilzt und eine Bindung zwischen den Komponenten und dem Board erzeugt.und alle notwendigen Nacharbeiten durchgeführt werden, um die Qualität des Produkts zu gewährleisten..

Die Qualitätskontrolle ist ein wesentlicher Aspekt der PCB-Montagefertigung.Dazu gehört auch die Prüfung der richtigen Platzierung der Bauteile, ordnungsgemäßes Löten und Funktionsprüfung.

Der letzte Schritt bei der Qualitätskontrolle ist die Prüfung des zusammengesetzten PCB.Alle während der Prüfung festgestellten Probleme werden behoben, und das PCB wird erneut getestet, bis es den erforderlichen Normen entspricht.

Die Prüfung der PCB-Montage ist ein entscheidender Schritt im Produktionsprozess, da sie die Funktionalität und Zuverlässigkeit des Produkts gewährleistet.Funktionstests, und Flugsonde-Tests, um nur einige zu nennen.

Bei der Prüfung des Schaltkreises werden die elektrischen Verbindungen und die Funktionalität jeder Komponente auf der Leiterplatte überprüft.Flugsonde-Test verwendet eine spezielle Maschine, um auf elektrische Kontinuität und mögliche Defekte auf dem PCB zu testen.

Prototyp-PCB-Assembly ist ein wesentliches Produkt in der Elektronikindustrie und spielt eine entscheidende Rolle bei der Entwicklung und Prüfung neuer elektronischer Produkte.effizientes Montageverfahren, und strenge Qualitätskontrollmaßnahmen machen es zu einer zuverlässigen und kostengünstigen Lösung für die Herstellung von Prototypen elektronischer Schaltungen.

Eigenschaften:

• Produktbezeichnung: Prototyp der PCB-Versammlung
• Mindestliniebreite/Abstand: 0,1 mm/0,1 mm
• Min Ringenring: 0,1 mm
• PCB-Größe: 100 mm*100 mm
• Min-Lochgröße: 0,2 mm
• PCB-Dicke: 1,6 mm
• Herstellung von PCB-Prototypen
• Hochwertige PCB-Prototypmontage
• Schnelle Bearbeitungszeit

Technische Parameter:

Anwendungen:

Willkommen bei JIETENG, Ihrem One-Stop-Reiseziel für hochwertige Printed Circuit Assembly (PCA) Dienstleistungen.Wir verpflichten uns, Ihnen erstklassige Produkte anzubieten, die Ihren spezifischen Anforderungen entsprechen und Ihre Erwartungen übertreffen..

Unsere Leiterplatte ist eine in China hergestellte 2-Schicht-Leiterplatte mit einem Kupfergewicht von 1 Unze. Sie hat einen Mindestringring von 0,1 mm, was sie perfekt für Anwendungen mit hoher Dichte macht.mit einer Oberfläche von HASL und einer weißen Seidenfarbe, ist dieses Brett nicht nur optisch ansprechend, sondern bietet auch eine ausgezeichnete Haltbarkeit und Zuverlässigkeit.

Unsere Prototypen-PCB-Versammlung eignet sich für eine Vielzahl von Anwendungen, darunter:

• Verbraucherelektronik
• Industrieausrüstung
• Medizinische Geräte
• Elektronik für die Automobilindustrie
• Telekommunikation

Egal, ob Sie eine maßgeschneiderte Leiterplatte für ein kleines Projekt oder eine groß angelegte Produktion benötigen, unser Leiterplattenmontage-Service bietet Ihnen alles.Wir verfügen über das Know-how und die Ressourcen, um Projekte jeder Größe und Komplexität zu bewältigen..

Die Wahl von JIETENG für Ihre Bedürfnisse der Montage von Druckplatten hat zahlreiche Vorteile, darunter:

• Qualitätsprodukte zu wettbewerbsfähigen Preisen
• Schnelle Bearbeitungszeit
• Strenge Qualitätskontrollverfahren
• Modernste Ausrüstung und Technologie
• Erfahrenes und qualifiziertes Team
• Flexible und individuelle Lösungen

Unser Ziel ist es, Ihnen ein problemloses Erlebnis zu bieten und Produkte zu liefern, die Ihren genauen Anforderungen entsprechen.und wir bemühen uns, unseren Kunden effiziente und kostengünstige Lösungen anzubieten.

Bei JIETENG sind wir bestrebt, qualitativ hochwertige, zuverlässige und kostengünstige Dienstleistungen für die Montage von gedruckten Schaltungen anzubieten.Unser Engagement für Kundenzufriedenheit und kontinuierliche Verbesserung hat uns zu einer bevorzugten Wahl für viele Kunden weltweit gemacht..

Vertrauen Sie uns für alle Ihre PCB-Assemblerbedürfnisse und erleben Sie den Unterschied in Qualität und Service.Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten und Ihnen zu helfen, Ihre Ideen umzusetzen.!

Anpassung:

Markenbezeichnung: JIETENG

Modellnummer: Leiterplatte

Herkunftsort: China

Min-Lochgröße: 0,2 mm

Min. Maskenbrücke: 0,1 mm

Produktbezeichnung: Prototyp der PCB-Versammlung

Farbe: Weiß

PCB Material: FR4

PCB-Assembly-Fertigung - JIETENG bietet hochwertige PCB-Assembly-Fertigungsdienste für Ihre kundenspezifischen Anforderungen.PCB-HerstellungVertrauen Sie JIETENG für alle Ihre Bedürfnisse der Druckplattenmontage.

Verpackung und Versand:

Unsere Prototypen PCB-Bauteile sind sorgfältig verpackt, um eine sichere Lieferung an unsere Kunden zu gewährleisten.mit zusätzlichen Vorsichtsmaßnahmen für fragile Bauteile.

Die Baugruppe wird zunächst in einen antistatischen Beutel gelegt, um die Elektronik vor möglichen Schäden durch statische Elektrizität zu schützen.Anschließend wird es in eine robuste Kartonbox mit ausreichend Polsterung gelegt, um eine Bewegung während des Transports zu verhindern.

Für einen zusätzlichen Schutz kann zur weiteren Befestigung der Baugruppe eine Schaumfolie verwendet werden, in einigen Fällen kann eine maßgeschneiderte Schaumfolie eingesetzt werden, um die spezifischen Abmessungen der Baugruppe anzupassen.

Nach Verpackung der Baugruppe werden die notwendigen Versandinformationen, einschließlich Name und Anschrift des Empfängers, auf der Verpackung angebracht und eine Nachverfolgungsnummer zur einfachen Nachverfolgung des Pakets bereitgestellt.

Wir bieten verschiedene Versandoptionen an, um den Bedürfnissen unserer Kunden gerecht zu werden, einschließlich Standard- und Expressversand.Unser Team arbeitet eng mit vertrauenswürdigen Schifffahrtsunternehmen zusammen, um eine rechtzeitige und effiziente Lieferung unserer Baugruppen zu gewährleisten.

Bei Prototype PCB Assembly sind wir sehr stolz auf unsere Verpackungs- und Versandprozesse, um sicherzustellen, dass unsere Kunden ihre Baugruppen in unberührtem Zustand erhalten.Kontaktieren Sie uns noch heute, um mehr über unsere Dienstleistungen zu erfahren und wie wir Ihnen bei Ihren PCB-Montageanforderungen helfen können.

Häufige Fragen:

• F: Welche Marke trägt dieses Produkt?
  A: Der Markenname dieses Produkts ist JIETENG.
• F: Welche Modellnummer hat dieses Produkt?
  A: Die Modellnummer dieses Produkts ist PCB-Leiterplatte.
• F: Wo wird dieses Produkt hergestellt?
  A: Dieses Produkt wird in China hergestellt.
• F: Welche Materialien werden verwendet, um dieses Produkt herzustellen?
  A: Dieses Produkt besteht aus hochwertigen PCB-Materialien.
• F: Ist dieses Produkt mit einer Garantie versehen?
  A: Ja, dieses Produkt ist mit einer Garantie gegen Herstellungsfehler versehen.
