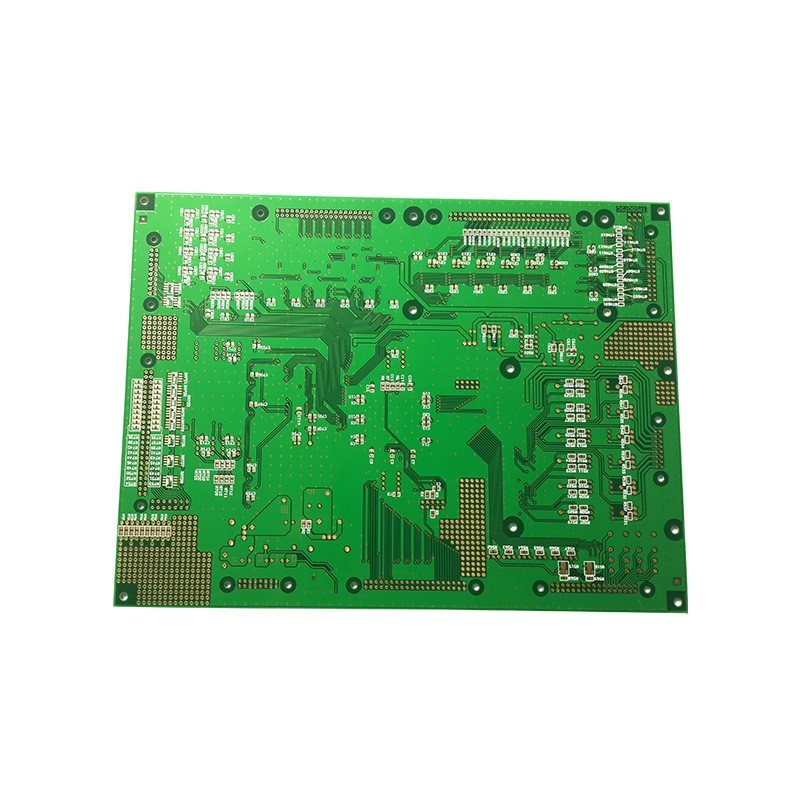

Grüne Lötmaske Druckplatte HASL 2-Schicht-PCB SMT-Montage

Place of Origin China
Markenname JIETENG
Model Number PCB circuit board
Min Bestellmenge Verhandlungsfähig
Preis negotiable
Verpackung Informationen Leerer Karton, vakuumverpackt
Lieferzeit 5-8 Arbeitstage
Zahlungsbedingungen Verhandlungsfähig
Versorgungsmaterial-Fähigkeit 360000 Quadratmeter/Jahr

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Kupferdicke 1 Unze Komponenten werfen 0.5 mm
PWB-Schicht 2-layer PCB-Material FR-4
Lötmittel-Masken-Farbe grün Oberflächenbearbeitung HASL
Art der Ware Versammlung PWBs SMT Min. Lochgröße 0.2 mm
Hervorheben

1 Unz Kupfer-Schaltplatte

,

HASL PWB-smt Versammlung

,

Zwei-Schicht-PCB-SMT-Montage

Hinterlass eine Nachricht
Produkt-Beschreibung

Beschreibung des Produkts:

PCB-SMT-Montage-Produktübersicht

PCB SMT Assembly ist eine hocheffiziente und fortschrittliche Methode zur Montage elektronischer Komponenten auf einer Leiterplatte (PCB).Dieses Verfahren beinhaltet die Verwendung der Oberflächenmontage-Technologie (SMT), um elektronische Komponenten direkt auf die Oberfläche des PCB zu löten, anstatt durch Löcher wie bei der traditionellen Durchlöchertechnologie.

Die in der PCB-SMT-Montage verwendete Lötmaskenfarbe ist typischerweise grün, was eine Schutzschicht für die PCB bietet und hilft, Kurzschlüsse zu verhindern.Diese Farbe ist auch bevorzugt, da sie einen guten Kontrast für die Platzierung und Inspektion von Bauteilen bietet.

Die Komponentenfläche in der SMT-PCB-Montage beträgt 0,5 mm, was sich auf den Abstand zwischen der Mitte eines Komponentenplatens und der Mitte des angrenzenden Komponentenplatens bezieht.Diese Nähe ermöglicht kleinere und kompaktere PCBs, so dass sie sich ideal für Geräte mit begrenztem Platz eignen.

Die Oberflächenbeschichtung, die bei der PCB-SMT-Montage verwendet wird, ist HASL (Hot Air Solder Leveling), bei der die exponierten Kupferplatten mit einer Schicht aus Zinn-Blei-Lötwerk beschichtet werden.Dieses Verfahren sorgt für eine flache und glatte Oberfläche für die zu löstenden Bauteile., um zuverlässige und konsistente Verbindungen sicherzustellen.

Das PCB-Material, das in der PCB-SMT-Montage verwendet wird, ist FR-4, ein weit verbreitetes und kostengünstiges Material, das für seine hohe Festigkeit und gute elektrische Isolierungseigenschaften bekannt ist.Dies macht es für eine Vielzahl von elektronischen Anwendungen und Industriezweigen geeignet.

Um die Qualität und Funktionalität des Endprodukts zu gewährleisten, wird die PCB-SMT-Montage einer Flugsonde getestet.Diese Prüfung beinhaltet die Verwendung automatisierter Sonden zur Überprüfung der Verbindung und Funktionalität jeder Komponente auf der Leiterplatte, um sicherzustellen, dass alle Verbindungen genau und zuverlässig sind.

Insgesamt bietet PCB SMT Assembly eine hocheffiziente und zuverlässige Methode zur Herstellung und Montage elektronischer Geräte.es ist in der Lage, kleinere und kompaktere PCBs herzustellenDie Verwendung von hochwertigen Materialien und umfassende Prüfungen sorgen auch für die Herstellung von hochwertigen und zuverlässigen elektronischen Produkten..



Eigenschaften:

  • Produktbezeichnung:PCB-SMT-Montage
  • PCB-Dicke:1.6 mm
  • Min. Löchergröße:0.2 mm
  • PCB-Größe:100 mm*100 mm
  • Kupferdicke:1 Unze
  • Liniebreite/Raum:0.1 mm/0.1 mm
  • Hauptmerkmale:
    • Aufbau der Oberflächenanlage
    • PCB-gedruckte Verkabelungsanlage
    • PCB-gedruckte Drahtplatten


Technische Parameter:

Technische Parameter Wert
Prüfungstyp Test mit Flugsonde
PCB-Schicht 2-Schicht
Komponenten Pitch 0.5 mm
Oberflächenbearbeitung HASL
Farbe der Seidenfläche Weiß
Min. Lochgröße 0.2 mm
PCB-Dicke 1.6 mm
PCB-Material FR-4
Farbe der Lötmaske Grün
PCB-Größe 100 mm*100 mm
Oberflächenbefestigungslösung

Elektronische Leiterplatten

Schweißmaschinen und Schweißmaschinen



Anwendungen:

PCB-SMT-Montage - Jieten

Willkommen bei JIETENG, dem führenden Hersteller von PCB Printed Wiring Assembly in China.Unser Unternehmen ist spezialisiert auf die Bereitstellung von hochwertigen und effizienten Surface Mount Device Assembly und Surface Mount Soldering Assembly Services für eine breite Palette von elektronischen Produkten und Geräten.

Unsere PCB-Leiterplatten werden mit fortschrittlicher Technologie entwickelt und hergestellt, um eine hohe Qualität und zuverlässige Leistung zu gewährleisten.1 mm und eine Standardgröße von 100 mm*100 mm, sind unsere PCB-Boards für verschiedene elektronische Komponenten geeignet und können an Ihre spezifischen Anforderungen angepasst werden.

Bei JIETENG sind wir bestrebt, unseren Kunden kostengünstige Lösungen zu bieten.Durch unsere effizienten Produktionsprozesse und den Einsatz hochwertiger Materialien können wir wettbewerbsfähige Preise anbieten, ohne dabei auf die Qualität zu verzichten. Unsere PCB SMT Montage-Dienstleistungen sind perfekt für kleine und große Produktion, so dass es eine ideale Wahl für elektronische Fertigungsdienstleistungen.

Unsere Leiterplatten sind auch in weißer Seidenfarbe erhältlich, was Ihrem Elektronikprodukt ein professionelles und schlankes Aussehen verleiht.Sie bieten ausreichend Platz für komplexe Schaltkreiskonstruktionen und ermöglichen eine einfache Montage und Wartung.

Anwendungen von Produkten

Unsere PCB SMT-Montage hat eine breite Palette von Anwendungen in der Elektronikindustrie. Sie werden häufig bei der Herstellung von Unterhaltungselektronik wie Smartphones, Laptops und Tablets verwendet.Sie werden auch in industriellen Geräten verwendet., Medizinprodukte, Automobilelektronik und vieles mehr.

Mit unseren Leiterplatten können Sie elektronische Produkte mit fortschrittlichen Funktionen und hoher Leistung erstellen.Sie sind wesentliche Komponenten für die Funktionalität und den Erfolg verschiedener elektronischer Geräte und Systeme..

Produktvorteile

Die Wahl von JIETENG für Ihre PCB-SMT-Versammlung hat viele Vorteile:

  • Fortgeschrittene Technologie und hochwertige Materialien sorgen für eine zuverlässige Leistung
  • Effiziente Produktionsprozesse ermöglichen kostengünstige Lösungen
  • Anpassbar an spezifische Anforderungen
  • mit einer Leistung von mehr als 50 W und
  • Einfache Montage und Wartung mit 2 Schichten
  • Professionelles und schlankes Aussehen mit weißer Seidenfläche

Mit JIETENG können Sie darauf vertrauen, dass Ihre elektronischen Produkte von höchster Qualität sind und Ihren Erwartungen entsprechen.Kontaktieren Sie uns noch heute, um mehr über unsere PCB SMT Montage Dienstleistungen zu erfahren und wie wir helfen können, Ihre elektronischen Entwürfe zum Leben zu erwecken.



Anpassung:

Willkommen bei JIETENG - Ihr vertrauenswürdiger Partner für kundenspezifische PCB-SMT-Versammlung

Markenbezeichnung: JIETENG

Modellnummer: Leiterplatte

Herkunftsort: China

PCB-Größe: 100 mm*100 mm

Min. Lochgröße: 0,2 mm

Prüfungstyp: Flugsondeprüfung

PCB-Dicke: 1,6 mm

Min. Linienbreite/Abstand: 0,1 mm/0,1 mm

Bei JIETENG verstehen wir, wie wichtig hochwertiges und zuverlässiges Schaltplattenlöten für Ihre elektronischen Geräte ist.Deshalb bieten wir maßgeschneiderte Lösungen für alle Ihre PCB-gedruckten Verkabelungsanlage Bedürfnisse.

Unser Expertenteam in China ist bestrebt, Ihnen erstklassige elektronische Leiterplatten zu liefern, die Ihren spezifischen Anforderungen und Standards entsprechen.

Mit unserer hochmodernen Technologie und Ausrüstung können wir PCBs verschiedener Größen behandeln, mit einer Mindestlochgröße von 0,2 mm und einer Dicke von 1,6 mm.Unser Flugsonde-Test gewährleistet die Genauigkeit und Funktionalität Ihrer PCB, während unsere minimale Linienbreite und -fläche von 0,1 mm die Präzision Ihrer Entwürfe garantieren.

Wählen Sie JIETENG für alle Ihre Bedürfnisse beim Schweißen von Leiterplatten und erleben Sie die perfekte Mischung aus Qualität, Effizienz und Erschwinglichkeit.



Verpackung und Versand:

Verpackung und Versand von PCB-SMT-Montagen

Unser PCB SMT Assembly Produkt ist sorgfältig verpackt, um eine sichere Lieferung an unsere Kunden sicherzustellen.Wir verwenden hochwertige Materialien und Techniken, um die empfindlichen Komponenten zu schützen und sicherzustellen, dass sie in perfektem Zustand ankommen.

Verpackungsprozess

Zuerst legen wir die PCBs in antistatische Beutel, um zu verhindern, dass sie durch statische Elektrizität beschädigt werden.

Als nächstes legen wir die in Blasen umwickelten PCBs in eine robuste Kartonscheibe, um sicherzustellen, dass genug Polsterung vorhanden ist, um eine Bewegung während des Transports zu verhindern.Wir fügen auch Polsterung auf der Ober- und Unterseite der Box, um die PCBs weiter zu schützen.

Wenn die PCBs mit anderen Komponenten oder Zubehörteilen versehen sind, packen wir sie separat ein, um mögliche Schäden während des Transports zu vermeiden.

Versandmöglichkeiten

Wir bieten verschiedene Versandmöglichkeiten an, um den Bedürfnissen und Vorlieben unserer Kunden gerecht zu werden.Dies ermöglicht eine effiziente und rechtzeitige Lieferung unserer Produkte.

Für Kunden, die einen beschleunigten Versand benötigen, bieten wir auch Expressversanddienste gegen zusätzliche Kosten an.Wir verstehen, wie wichtig es ist, enge Fristen einzuhalten und bemühen uns, schnelle und zuverlässige Liefermöglichkeiten zu bieten..

Internationale Schifffahrt

Für internationale Bestellungen treffen wir zusätzliche Vorsichtsmaßnahmen, um sicherzustellen, dass unsere Produkte pünktlich und sicher ankommen.Wir verpacken die PCBs sorgfältig nach den internationalen Versandvorschriften und liefern alle notwendigen Unterlagen., wie z. B. Zollformulare und Rechnungen.

Wir bieten auch verschiedene Versandoptionen für internationale Bestellungen an, einschließlich Luftfracht und Seefracht, um die kostengünstigsten und effizientesten Liefermethoden bereitzustellen.

Bei PCB SMT Assembly sind wir bestrebt, unseren Kunden qualitativ hochwertige Produkte und außergewöhnlichen Service zu bieten.Unsere Verpackungs- und Versandverfahren sorgen dafür, dass unsere Produkte in perfektem Zustand ankommen.Wir überwachen und verbessern kontinuierlich unsere Prozesse, um die Erwartungen unserer Kunden zu erfüllen und zu übertreffen.



Häufige Fragen:

  • F: Was ist PCB SMT-Assembly?
  • A: PCB SMT Assembly steht für Printed Circuit Board Surface Mount Technology Assembly. Es ist ein Verfahren zur Montage elektronischer Komponenten auf einem PCB-Schaltplatte mit der Oberflächenmontage-Technologie.
  • F: Welche Vorteile hat die PCB-SMT-Versammlung?
  • A: PCB SMT Assembly hat viele Vorteile, wie kleinere Komponentengrößen, höhere Komponentendichte, schnellere Produktionsgeschwindigkeit und geringere Kosten.
  • F: Welche Arten elektronischer Komponenten können in der PCB-SMT-Montage verwendet werden?
  • A: In der PCB-SMT-Montage können eine Vielzahl elektronischer Komponenten verwendet werden, darunter Widerstände, Kondensatoren, Dioden, Transistoren und integrierte Schaltungen.
  • F: Ist JIETENG eine zuverlässige Marke für PCB-SMT-Montage?
  • A: Ja, JIETENG ist eine renommierte Marke in der PCB-Industrie, die für ihre hochwertigen Produkte und effizienten Dienstleistungen bekannt ist.
  • F: Kann die PCB-SMT-Versammlung nach spezifischen Anforderungen angepasst werden?
  • A: Ja, PCB SMT Assembly kann angepasst werden, um spezifische Anforderungen wie Größe, Form und Funktionalität zu erfüllen.
