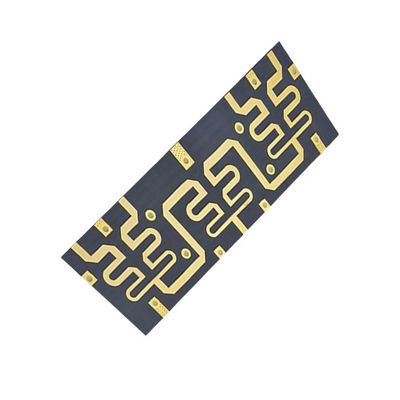

Herstellung von PTFE-Mehrschicht-PCB-Blättern 0,2-3,2 mm HASL ENIG OSP Oberflächenbehandlung

Beschreibung des Produkts:

Das Aufkommen immer komplexer werdender elektronischer Geräte hat die Entwicklung ausgeklügelter Leiterplattentechnologien notwendig gemacht.Das Multi-Layer Printed Circuit Board (PCB) zeichnet sich als kritische Komponente in der modernen Elektronik ausUnser Multilayer-PCB-Fabrikationsprodukt ist an der Spitze der Mehrschicht-Druckschaltplattenproduktion.auf die anspruchsvollen Standards zeitgenössischer elektronischer Geräte zugeschnitten, die eine hohe Dichte an Verbindung und Zuverlässigkeit erfordern.

Unsere Multilayer-PCBs bieten dank einer strengen Impedanzkontrolle eine beispiellose Leistung.Dieses Merkmal stellt sicher, dass die elektrischen Eigenschaften der Leiterplatten den Anforderungen von Hochgeschwindigkeitssignalen entsprechen, wodurch der Signalverlust, das Überspannungsgeräusch und die elektromagnetischen Störungen reduziert werden.Die präzise Impedanzkontrolle ist ein Beweis für unser Engagement, Produkte zu liefern, die den anspruchsvollen Anforderungen fortschrittlicher elektronischer Baugruppen gerecht werden..

Im Bereich der Multi-Level Printed Wiring Board-Erstellung ist eine der anspruchsvollsten Spezifikationen die Minimierung der Linienbreite.Liniebreite von 0Diese Miniaturisierung ist für die moderne Elektronik von entscheidender Bedeutung, die in immer kleineren Paketen mehr Funktionalität erfordert.

Die Ästhetik und Funktionalität einer Leiterplatte werden durch die Farbe der Schweißmaske deutlich verbessert. Unser Produkt bietet eine Reihe von Optionen, darunter Grün, Blau, Weiß, Schwarz, Rot und andere. The choice of solder mask not only provides a distinct look to the PCB but also contributes to the protection of the copper circuits from environmental factors and reduces the likelihood of solder bridging between closely spaced solder pads.

Anpassungsfähigkeit ist der Schlüssel zur Erstellung von mehrschichtigen Druckkabelplatten.und unser Multilayer PCB Fabrikation Service bietet verschiedene Design Komplexität durch eine Layer Count von 2 bis 20 SchichtenDiese Vielseitigkeit sorgt dafür, dass unsere Kunden, ob sie nun an einer einfachen zweischichtigen Platte oder einem komplexen Design mit zwanzig Schichten arbeiten,Unsere Produkte können die Komplexität und Schichtverbindungen für Hochleistungs- und Multifunktionselektronik aufnehmen..

Darüber hinaus zeigt sich unser Bekenntnis zur Präzision in unserem Erreichen eines Mindest-Linienabstands von 0,1 mm.Diese enge Abstandsfähigkeit ist entscheidend für die Aufrechterhaltung der Signalintegrität und die Verringerung des Potenzials für Kurzschlüsse in dicht verpackten LayoutsEine solche Liebe zum Detail zeichnet unsere Produktion von Multi-Layer Printed Circuit Boards aus und gewährleistet die Zuverlässigkeit in den anspruchsvollsten Anwendungen.

Jede Multilayer-PCB, die wir herstellen, wird strengen Tests und Qualitätskontrollen unterzogen, um sicherzustellen, dass sie den höchsten Standards entspricht.Selbst die kleinste Unvollkommenheit kann zu großen Folgen führenDaher sind unsere Qualitätssicherungsprozesse darauf ausgerichtet, Mängel zu erkennen und zu beseitigen, die die Leistung des PCB beeinträchtigen könnten.

Zusammenfassend kann man sagen, dass unser Multilayer PCB Fabrication Produkt ein Eckpfeiler im Bereich der Multilayer Printed Circuit Board Produktion ist.enge Spezifikationen für die Linienbreite und den AbstandWir liefern PCBs, die nicht nur ästhetisch ansprechend, sondern auch elektrisch überlegen und sehr zuverlässig sind.Vertrauen Sie auf unsere Expertise in der Erstellung von Multi-Level Printed Wiring Board, um die nächste Generation elektronischer Innovationen voranzutreiben..

Eigenschaften:

• Produktbezeichnung: Mehrschicht-PCB-Fertigung
• Kupferdicke: 1-4 Unzen
• Min. Lochgröße: 0,2 mm
• Soldermasken Farbe: Grün, Blau, Weiß, Schwarz, Rot usw.
• Material: FR4, Hoch-Tg-FR4, Halogenfrei, Rogers usw.
• Min. Linienbreite: 0,1 mm
• Herstellung von mehrstufigen Leiterplatten
• Herstellung von mehrstufigen Leiterplatten
• Herstellung von mehrstufigen Leiterplatten

Technische Parameter:

Anwendungen:

Die Marke JIETENG ist bekannt für ihre Expertise inMehrschicht-PCB-Fertigung, die hochwertige PCB-Leiterplatten liefern, die für eine Vielzahl von Anwendungen geeignet sind.Diese PCB-Schaltplatten sind so konzipiert, dass sie komplizierten elektronischen Bedürfnissen gerecht werdenDie in China hergestellten JIETENG-PCBs sind ein Beweis für die technologischen Fortschritte des Landes im Elektronikbereich.

JIETENG-PCBs verfügen über einen Mindestlinienabstand und eine Breite von 0,1 mm, was eine hohe Dichte an Komponenten ermöglicht, was in modernen elektronischen Geräten, in denen Platz knapp ist, entscheidend ist.Die Plattendicke beträgt 0.2mm bis 3,2mm, die Vielseitigkeit für verschiedene Produktanforderungen bieten. Ob für schlanke Unterhaltungselektronik oder robuste industrielle Systeme, die PCBs von JIETENG können angepasst werden.

Zu den in diesen PCBs verwendeten Materialien gehören Standard-FR4, High TG FR4 für eine verbesserte Wärmebeständigkeit, Halogenfrei für die Umweltfreundlichkeit und Rogers für Hochfrequenzanwendungen.Diese Vielfalt sorgt dafür, daß, Umweltstandards oder Leistung, gibt es eine geeignete Materialoption.

MitImpedanzkontrolle, JIETENG PCBs sorgen für Signalintegrität, was in Hochgeschwindigkeits-elektronischen Schaltungen besonders wichtig ist.Diese Eigenschaft macht JIETENG-PCBs ideal für den Einsatz in komplexen elektronischen Systemen, in denen eine gleichbleibende Leistung nicht verhandelbar ist.

Die Anwendungsmöglichkeiten und Szenarien für die PCB-Produkte von JIETENG sind umfangreich.Mehrschicht-PCB-FertigungIm Bereich der Informatik, von Servern bis hin zu Personalcomputern, werden diese Leiterplatten wegen ihrer Fähigkeit, dichte Komponentenlayouts zu unterstützen und Wärme effektiv zu verwalten, verwendet.Auch die Medizinindustrie profitiert, die Präzisions-PCBs von JIETENG in kritischen Diagnostik- und Behandlungsgeräten einsetzen.

Die Automobil- und Luftfahrtindustrie setzt auf die robusten PCBs von JIETENG für Navigations-, Steuerungs- und Unterhaltungssysteme.Mehrschichtliche PCB-KomponentenmontageDie Europäische Kommission hat eine Reihe von Maßnahmen ergriffen, um dieund Spielekonsolen verwenden diese mehrschichtigen Leiterplatten auch für ihre kompakten Designs und die Notwendigkeit einer effizienten Raumnutzung.

Zusammenfassend sind die PCB-Leiterplatten von JIETENG eine wesentliche Komponente für Industriezweige, die qualitativ hochwertige, zuverlässigeMehrschicht-PCB-FertigungMit seinen fortschrittlichen Funktionen, Materialoptionen und sorgfältigem Herstellungsprozess steht JIETENG als Spitze der PCB-Technologie,Bereit für die unterschiedlichen Anforderungen moderner Elektronik.

Anpassung:

Markenbezeichnung:JIETENG

Modellnummer:PCB-Leiterplatten

Herkunftsort:China

Impedanzkontrolle:- Ja, das ist es.

Tiefstand der Platte:0.2-3.2 mm

Farbe aus Seidenfarbe:Weiß, Schwarz, Gelb, usw.

Material:FR4, Hoch-Tg-FR4, Halogenfrei, Rogers usw.

Farbe der Lötmaske:Grün, Blau, Weiß, Schwarz, Rot, usw.

Entdecken Sie die Reiche derErstellung von mehrstufigen gedruckten Drahtplattenmit JIETENG, Ihrem vertrauenswürdigen Partner in maßgeschneidertenMehrschichtliche PCB-KomponentenmontageJeder JIETENGPCB-Leiterplattenist sorgfältig inChina, die Präzision bietetImpedanzkontrolleund eine vielseitige Palette vonTiefstand der PlatteSie können aus einer Reihe vonFarben aus SeidenfarbeWir bieten Ihnen eine Vielzahl von Materialien, darunter FR4, High TG FR4 und Halogen-Free-Optionen, für eine Vielzahl von Bedürfnissen.Mehrschichtliche PCB-KomponentenmontageSie können sich für eineFarbe der Lötmaske, wählen Sie aus Grün, Blau, Weiß, Schwarz, Rot und mehr, um Ihre Multi-Layer-Leiterplatte perfekt anzupassen.

Unterstützung und Dienstleistungen:

Unser Multilayer-PCB-Fabrikationsprodukt kommt mit umfassender technischer Unterstützung und Dienstleistungen, um Ihre vollständige Zufriedenheit mit unserem Produkt zu gewährleisten.Unsere Unterstützung beinhaltet den Zugang zu einem Team erfahrener Ingenieure, die bei der Planung helfen könnenWir bieten auch eine Reihe von Dienstleistungen an, um die Leistung und Zuverlässigkeit Ihrer Leiterplatten zu optimieren.

Technische Unterstützung für unsere Multilayer-PCB-Fabrikation umfasst Unterstützung bei der Fehlerbehebung, Anleitung bei der Materialauswahl und Beratung bei Stapeloptionen, um Ihren spezifischen Anforderungen gerecht zu werden.Unsere Experten stehen Ihnen zur Verfügung, um Probleme zu lösen, die während des Design- oder Produktionsprozesses auftreten können, um sicherzustellen, dass Ihre PCB nach den höchsten Standards hergestellt werden.

Neben der technischen Unterstützung umfassen unsere Dienstleistungen detaillierte Dokumentation, Prüfungen der Konstruktionsregeln (DRC) und elektrische Tests zur Überprüfung der Integrität der PCBs.Wir arbeiten eng mit unseren Kunden zusammen, um maßgeschneiderte Lösungen zu bieten, die ihren Projektzeiten und Budgetbeschränkungen entsprechenUnser Ziel ist es, außergewöhnliche Qualität und Service zu liefern, um den Erfolg Ihrer Projekte zu unterstützen.

Bitte beachten Sie, dass unser technischer Support und unsere Dienstleistungen das Wissen und die Expertise Ihrer eigenen Konstruktions- und Ingenieursteams ergänzen sollen.Wir ermutigen unsere Kunden, sich frühzeitig mit uns zu beschäftigen, um die besten Ergebnisse zu erzielen..

Verpackung und Versand:

Das Multilayer PCB Fabrication Produkt ist sorgfältig verpackt, um sicherzustellen, dass es in perfektem Zustand an seinem Bestimmungsort ankommt.Jedes PCB ist einzeln in ein antistatisches Material verpackt, um elektrostatische Entladungsschäden während des Transports zu verhindernDie verpackten PCBs werden dann in eine starre, maßgeschneiderte Kartonbox mit Polstermaterial auf allen Seiten gelegt, um den Aufprall während des Versands zu verringern.Diese Schachtel ist mit schweren Verpackungsteppich versiegelt und deutlich mit Handhabungsanweisungen versehen.

Für den Versand werden die verpackten PCBs in größere, langlebige Versandcontainer gruppiert. Diese Container sind so konzipiert, dass sie gestapelt werden können, wodurch Stabilität und Schutz während des Transports gewährleistet werden.Jeder Versandbehälter ist außerdem versiegelt und mit den Produktdetails angemessen gekennzeichnet, Bestimmungsort und Nachverfolgungsinformationen, um sicherzustellen, dass sie ordnungsgemäß behandelt und sicher an ihrem Endziel ankommt.

Häufige Fragen:

F1: Welche Materialien werden in der PCB-Leiterplatte von JIETENG verwendet?

A1: Die JIETENG-PCB-Leiterplatte besteht aus hochwertigen Laminaten, Kupferfolie und anderen Materialien, die den Industriestandards für die Mehrschicht-PCB-Fabrikation entsprechen.Die spezifischen verwendeten Materialien können je nach Anwendung und Kundenanforderungen variieren..

F2: Kann die JIETENG-PCB-Leiterplatte Hochfrequenzanwendungen unterstützen?

A2: Ja, die PCB-Leiterplatte von JIETENG ist für Hochfrequenzanwendungen ausgelegt.Der Herstellungsprozess umfasst die Aufmerksamkeit auf die Details bei der Schichtstapelung und der Materialauswahl, um die Signalintegrität in Hochfrequenzumgebungen zu gewährleisten.

F3: Wie hoch ist die maximale Anzahl der für die JIETENG-PCB-Leiterplatten verfügbaren Schichten?

A3: Die maximale Anzahl der Schichten für die JIETENG PCB-Leiterplatte hängt von der Komplexität Ihres Designs und Ihrer Anwendung ab.und wir werden Ihnen die beste Lösung bieten, um Ihren Bedürfnissen gerecht zu werden.

F4: Wie stellt die JIETENG die Qualität ihrer PCB-Leiterplatten sicher?

A4: JIETENG stellt die Qualität durch strenge Prüfungen und Qualitätskontrollverfahren sicher.und andere branchenübliche Verfahren, um sicherzustellen, dass jede PCB-Leiterplatte die hohen Standards erfüllt, die von einem in China hergestellten Produkt erwartet werden.

F5: Wie sind die Vorlaufzeiten für die Herstellung von PCB-Leiterplatten von JIETENG?

A5: Die Vorlaufzeiten für die Herstellung von PCB-Leiterplatten von JIETENG können je nach Komplexität des Leiterplattes und der aktuellen Produktionskapazität variieren.Wir streben eine schnelle Bearbeitungszeit an und gewährleisten gleichzeitig QualitätFür spezifische Vorlaufzeiten in Bezug auf Ihr Projekt kontaktieren Sie uns bitte mit Ihren Angaben.
