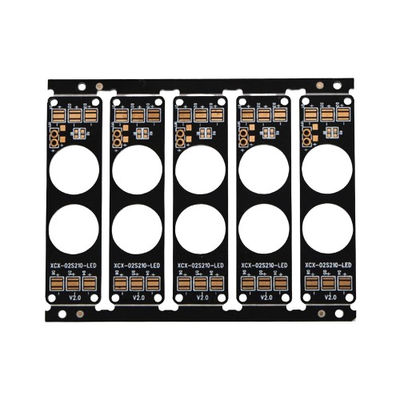

2 Schichten Schwarze SMT PCB-Montage 1,6mm 1oz Kupfer Low Profile Flying Probe Test

Beschreibung des Produkts:

Das PCB SMT (Surface Mount Technology) Assembly-Produkt ist eine hochmoderne Lösung für die moderne Elektronikherstellung, die Präzision, Zuverlässigkeit und hohe Leistung kombiniert.Dieses Produkt bietet einen umfassenden Montage-Service für eine Vielzahl von Anwendungen, von Unterhaltungselektronik bis hin zu industriellen Steuerungssystemen.Kunden können eine nahtlose Integration von Komponenten in das Leiterplattenmodul (PCB) mit außergewöhnlicher Lötqualität erwarten.

Eine der wichtigsten Eigenschaften dieses Produkts ist die Oberflächenveredelung.die für ihre Wirtschaftlichkeit und Robustheit weithin anerkannt istHASL sorgt für eine dicke Lötlagenschicht über die Kupferspuren, die eine zuverlässige Lötverbindung und eine gute Haltbarkeit für das PCB gewährleistet. This finish is particularly suitable for conventional soldering techniques and is an excellent choice for Printed Circuit Board Soldering applications that require a high level of durability and longevity.

Das PCB SMT-Assemblerzeugnis verfügt über eine Mindestlochgröße von 0,2 mm, was für die Platzierung von Komponenten mit hoher Dichte und Miniaturisierungstrends in der Elektronik unerlässlich ist.Die Fähigkeit, solche feinen Eigenschaften aufzunehmen, sorgt dafür, dass das Produkt für komplexe und fortschrittliche Schaltkreisentwürfe verwendet werden kann, die es Designern ermöglichen, die Grenzen der PCB-Technologie zu überschreiten.Diese feine Lochgröße ist entscheidend für die Erreichung von hochpräzisen Verbindungen und ist ein Beweis für die Fähigkeit des Produkts, komplizierte Druckplatten Lötarbeiten zu bewältigen.

In Bezug auf Ästhetik und Funktionalität ist die Lötmaske Farbe dieses Produkts das traditionelle Grün.so dass es einfacher ist, die PCB auf mögliche Probleme zu untersuchenDiese Farbe ist auch mit einer guten Schweißfähigkeit und dem Schutz der Kupferschaltungen vor Oxidation verbunden, was die Leistung des Prozesses der Oberflächensolderung weiter verbessert.

Qualität und Zuverlässigkeit stehen im Vordergrund des PCB-SMT-Assemblerzeugnisses, weshalb der Flying Probe Test als Testtyp verwendet wird.Diese fortgeschrittene Prüfmethode verwendet bewegliche Sonden, um die elektrische Leistung jeder Komponente auf der Leiterplatte zu testen, ohne dass eine spezielle Prüfvorrichtung erforderlich istDie Flying Probe Test ist ideal für Prototypen, kleine Produktionsläufe oder Platten mit einer hohen Mischung von Komponenten.Sicherstellung, dass das Endprodukt den strengen Zuverlässigkeitsstandards entspricht, die auf dem heutigen wettbewerbsorientierten Markt erforderlich sind.

Die Kupferdicke der im SMT-Montageprozess verwendeten PCB beträgt 1 Unze, was eine Standarddicke ist, die eine gute Balance zwischen Strom- und Wärmemanagement bietet.Diese Dicke sorgt dafür, dass die Leiterplatte die für die meisten elektronischen Anwendungen typischen Strommengen bewältigen kann und gleichzeitig die strukturelle Integrität beibehältDie Kupferdicke von 1 Unze trägt auch zur Qualität des Lötvorgangs bei, da sie eine feste Verbindung zwischen den Komponenten und dem PCB ermöglicht.die für die allgemeine Zuverlässigkeit des Lötdienstes für Leiterplatten entscheidend ist.

Zusammenfassend ist das PCB SMT Assembly Produkt ein außergewöhnliches Angebot, das HASL Oberflächenveredelung, eine Mindestlochgröße von 0,2 mm, eine grüne Lötmaske, den Flying Probe Test,und eine Kupferdicke von 1 Unze, um eine hochwertige, zuverlässiger und effizienter Service für die Oberflächenlösung.Dieses Produkt stellt sicher, dass Kunden ein PCB erhalten, das den höchsten Qualitäts- und Leistungsstandards entspricht., so dass es eine ideale Wahl für ein breites Spektrum an elektronischen Anwendungen ist.

Eigenschaften:

• Produktbezeichnung: PCB-SMT-Montage
• Lötmaske Farbe: Grün
• PCB-Schicht: 2-Schicht
• PCB-Dicke: 1,6 mm
• Prüfungstyp: Flugsondeprüfung
• Produktart: PCB-SMT-Montage
• Merkmal: Lötung von Leiterplatten
• Merkmal: Montage der Oberflächenanlage
• Merkmal: Oberflächenbefestigungssolderung

Technische Parameter:

Anwendungen:

Die aus China stammende PCB-Leiterplatte von JIETENG ist ein vorbildliches Modell für Präzision und Zuverlässigkeit im Bereich der PCB-Druckverkablung.mit einer Breite von mehr als 20 mm,, ist ein Beweis für die sorgfältige Handwerkskunst und fortschrittliche Technologie, die JIETENG seinen Kunden bietet.Es ist für Anwendungen mit hoher Dichte von Verbindungen und komplizierten Schaltkreismustern ausgelegt.

Speziell für die Oberflächensoldermontage entwickelt, ist die JIETENG PCB Leiterplatte mit einer Kupferdicke von 1 Unze ausgestattet,mit einer Leistung von mehr als 10 W undDie Einbeziehung des Flying Probe Tests als gewählten Testtyp gewährleistet, daß jede Baugruppe den höchsten Qualitäts- und Funktionsstandards entspricht.Dieses strenge Prüfprotokoll stellt sicher, dass die elektronische Leiterplatte ohne Defekte und bereit für den Einsatz in verschiedenen anspruchsvollen Szenarien ist.

Die Anwendungsbereiche für die JIETENG-PCB-Leiterplatte sind umfangreich und vielfältig.wenn die Baugruppe in Smartphones verwendet wirdIn medizinischen Geräten, in denen Zuverlässigkeit und Präzision von größter Bedeutung sind, dient dieses PCB als Rückgrat für lebensrettende Diagnosegeräte und Patientenüberwachungssysteme.Auch der Automobilbereich profitiert von den hohen Leistungsmerkmalen dieses Produkts, die in Motorsteuerungseinheiten, GPS-Systemen und Unterhaltungs-Konsolen verwendet werden.

Im Bereich der industriellen Maschinen ist die JIETENG-PCB-Leiterplatte für den Betrieb komplexer Automatisierungssysteme und Steuerungsplatten von wesentlicher Bedeutung.Die Fähigkeit, schwierigen Umgebungen standzuhalten, macht es für Luft- und Raumfahrtanwendungen geeignet., wenn sie in Kommunikationssystemen, Navigationssteuerungen und Bordcomputern eingesetzt wird.Die Telekommunikationsindustrie setzt auf diese elektronische Leiterplatte für Signalübertragungseinrichtungen, Netzwerkrouter und Switches, die eine nahtlose Konnektivität und Kommunikation gewährleisten.

Darüber hinaus ist die PCB-Leiterplatte von JIETENG auch ein Vorteil im Bereich der erneuerbaren Energien, da sie ein kritischer Bestandteil von Solarumrichtern, Windturbinensteuerungen und Energiespeichern ist.Seine Zuverlässigkeit und Effizienz machen ihn zu einem unverzichtbaren Bestandteil einer nachhaltigen TechnologieinfrastrukturZusammenfassend ist das JIETENG-Modell-PCB-Leiterplattenwerk mit seiner fortschrittlichen Oberflächensolderungsanlage der Eckpfeiler der Innovation in verschiedenen Sektoren.Förderung des Fortschritts und Unterstützung der komplexen elektronischen Bedürfnisse der modernen Gesellschaft.

Anpassung:

Markenbezeichnung: JIETENG

Modellnummer: Leiterplatte

Herkunftsort: China

Produktart: PCB-SMT-Montage

PCB-Material: FR-4

Min. Linienbreite/Abstand: 0,1 mm/0,1 mm

PCB-Größe: 100 mm*100 mm

Oberflächenveredelung: HASL

Unsere JIETENG PCB SMT Montage-Dienstleistungen spezialisieren sich auf HochpräzisionOberflächenbefestigungslösung, um sicherzustellen, dassSchweißmaschinen und SchweißmaschinenDie Anforderungen an die Produkte werden mit höchster Qualität und Zuverlässigkeit erfüllt.Elektronische LeiterplattenMit unseren fortschrittlichen Fertigungstechniken und strengen Qualitätskontrollen bietet JIETENG hochmoderne Lösungen für alle Ihre PCB-Anforderungen.

Unterstützung und Dienstleistungen:

Unser PCB SMT (Surface Mount Technology) Montageprodukt ist mit Zuverlässigkeit und Kundenzufriedenheit konzipiert.Wir bieten umfassende technische Unterstützung und Dienstleistungen, um sicherzustellen, dass Ihr Produkt optimal funktioniertUnsere technischen Dienstleistungen umfassen Entwurfsüberprüfungen, Fertigungsmöglichkeitsanalysen und Tests nach der Montage.

Für die Fehlerbehebung oder technische Unterstützung bietet unser Expertenteam detaillierte Anleitungen zur Präzision der Komponentenplatzierung, der Lötqualität und der Integrität der Montage.Wir bieten auch Firmware-Updates und Software-Support, um sicherzustellen, dass Ihre PCB SMT-Assembly mit den neuesten technologischen Fortschritten auf dem neuesten Stand bleibt.

Wenn Sie zusätzliche Dienstleistungen benötigen, z. B. Nacharbeiten oder Modifikationen Ihrer PCB SMT-Montage, ist unser engagiertes Support-Team bereit, maßgeschneiderte Lösungen bereitzustellen, die Ihren spezifischen Anforderungen entsprechen.Wir verpflichten uns, außergewöhnlichen Service und technischen Support zu bieten, um die Langlebigkeit und Zuverlässigkeit Ihres Produktes zu gewährleisten..

Verpackung und Versand:

Produktverpackung für PCB-SMT-Montage:

Alle PCB-SMT-Montageprodukte sind in einer ESD-schützenden Verpackung (elektrostatische Entladung) verpackt, um Schäden durch statische Elektrizität zu vermeiden.mit ESD-sicheren Verpackungsmaterialien gesichertDie verpackten Platten werden dann in robuste, industriestandardabhängige Kartons mit Polsterung aufbewahrt, um sie während des Transports zu schützen.Für eine einfache Identifizierung ist in jeder Schachtel ein Verpackungsbogen mit Produktinformationen enthalten..

Versand für PCB-SMT-Montage:

Nach dem Verpacken werden die PCB-SMT-Assemblerzeugnisse über unsere vertrauenswürdigen Logistikpartner versandt.Die Versandoptionen umfassen Standard- und beschleunigte Dienstleistungen, um unterschiedliche Zeitrahmen und Budgets zu berücksichtigenJede Sendung erhält eine eindeutige Tracking-Nummer, die es Kunden ermöglicht, die Reise ihres Pakets zu überwachen.ist genau ausgefüllt, um einen reibungslosen Lieferprozess zu erleichtern.

Häufige Fragen:

F1: Welche Materialien werden in der PCB-Leiterplatte von JIETENG verwendet?

A1:Die JIETENG-PCB-Leiterplatten bestehen typischerweise aus hochwertigem, flammschutzfähigem Glasfasersubstrat und Kupferfolie.Sie werden auch mit verschiedenen anderen Materialien wie Lötmaske und Seidenschirm hergestellt, um Haltbarkeit und Leistung zu gewährleisten.

F2: Kann die PCB-Leiterplatte von JIETENG für bestimmte Anwendungen angepasst werden?

A2:Ja, wir bieten Anpassungsoptionen für unsere Leiterplatten an. Kunden können ihre Anforderungen bezüglich der Abmessungen, Schichtzahl, Kupferdicke,und andere Spezifikationen, die ihren besonderen Anwendungen entsprechen.

F3: Welche Arten von elektronischen Geräten können die JIETENG PCB-Leiterplatte verwenden?

A3:JIETENG-PCB-Leiterplatten sind vielseitig und können in einer Vielzahl von elektronischen Geräten verwendet werden, darunter Verbraucherelektronik, Automobilsysteme, medizinische Geräte, industrielle Steuerungen,und Telekommunikationsgeräte, unter anderem.

F4: Welche Maßnahmen zur Qualitätskontrolle gibt es für den Herstellungsprozess der PCB-Leiterplatten von JIETENG?

A4:Unsere Leiterplatten unterziehen sich strengen Qualitätskontrollverfahren, einschließlich elektrischer Tests, visueller Inspektionen,und automatisierte optische Inspektionen (AOI), um sicherzustellen, dass jede Platte unseren hohen Standards für Qualität und Zuverlässigkeit entspricht.

F5: Wie gewährleistet die Marke JIETENG die Kompatibilität der Leiterplatte mit SMT-Montageprozessen?

A5:JIETENG-PCBs sind mit Blick auf die SMT-Montage konzipiert und verfügen über Pads mit kompatiblen Oberflächen wie ENIG oder HASL, um eine gute Schweißfähigkeit und starke Komponentenhaftung zu gewährleisten.Die Platten sind auch kompatibel mit Standard-Pick-and-Place-Ausrüstung und Reflow-Lötverfahren, die in SMT-Montage verwendet werden.
