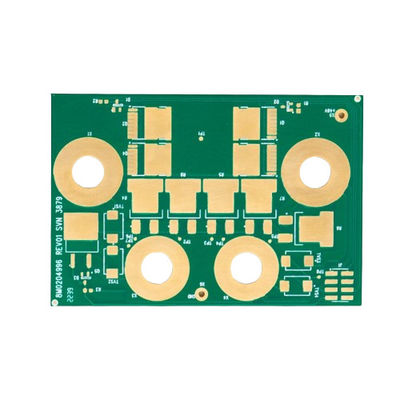

Grüne Lötmaske Prototyp PCB-Montage 2-Schicht Fliegende Sonde Test 1,6 mm

Beschreibung des Produkts:

Das Produkt Prototype PCB Assembly stellt eine hochmoderne Lösung für Designer, Ingenieure,und Elektronik-Enthusiasten, die für ihre Prototypen hochwertige und präzise Leiterplattenbauten benötigenDieses Produkt bietet einen umfassenden Service, der die neuesten Technologien und Techniken der Prototypen-PCB-Fabrikation umfasst.Sicherstellen, dass Ihr Prototyp nach genauen Spezifikationen und Standards gebaut wirdMit einem Fokus auf Präzision und Zuverlässigkeit ist dieses Produkt eine wesentliche Komponente für jedes Projekt, das eine schnelle Abwicklung und ein hohes Maß an Detaillierung erfordert.

Der Kern des Prototyp-PCB-Assemblerzeugnisses ist die 2-Schicht-PCB-Konfiguration, die als solide Grundlage für eine Vielzahl elektronischer Anwendungen dient.Dieses zweischichtige Design sorgt für ein Gleichgewicht zwischen Komplexität und Wirtschaftlichkeit, so dass es für Prototypenstadien geeignet ist, in denen Budget und Leistung von entscheidender Bedeutung sind.Die 2-Schicht-PCB ist auch vorteilhaft für seine einfache Herstellung und die Fähigkeit, eine breite Palette von elektronischen Komponenten zu unterstützen, so dass es eine vielseitige Wahl für verschiedene Prototypenprojekte ist.

Zusätzlich zu seiner strukturellen Integrität verfügt das Prototypen-PCB-Assemblerzeugnis über eine Mindest-Lötmaskenbrücke von 0,1 mm. Dieses feine Detail stellt sicher, dass Lötmasken,mit einer Breite von mehr als 20 mm,, sind präzise und verhindern die Schweißbrücke zwischen dicht auseinander liegenden Pads.und professionell fertiggestellte Leiterplattenbaugruppe, die den strengen Anforderungen der Prüfung und Anwendung standhalten kann.

Als Ergänzung zu seinem robusten Design verfügt das Prototyp PCB Assembly Produkt über eine traditionelle grüne Lötmaskenfarbe, die nicht nur ästhetisch ansprechend, sondern auch praktisch ist.Da die grüne Farbe einen hohen Kontrast zu den Kupferspuren und Seidenschirm bietet, verbessert die Sichtbarkeit während der Inspektion und Montage.Die grüne Lötmaske ist ein Kennzeichen von Professionalität und wird in der Industrie als Standardfarbe für Leiterplattenanlagen anerkannt.

Die Präzision bei der Konstruktion von Schaltkreisen ist von größter Bedeutung, und das Prototyp-PCB-Assemblerzeugnis liefert mit einer Mindestliniebreite / -fläche von 0,1 mm / 0,1 mm.Diese feine Auflösung ermöglicht die Konstruktion von Hochdichte-Schaltungen, so daß komplexe Schaltkreise in kleinere Räume passen können, ohne die Leistung zu beeinträchtigen.Die Fähigkeit, solche feinen Linien und Zwischenräume einzufügen, ist für moderne elektronische Geräte von entscheidender Bedeutung, die kompakte Größen und komplexe Schaltungen erfordern.

Um eine optimale Qualitätskontrolle zu gewährleisten, verwendet das Prototyp PCB Assembly-Produkt die Flying Probe Test-Methode.Diese fortschrittliche Prüftechnik ermöglicht eine genaue und zuverlässige Überprüfung der Leiterplattenanlage ohne spezielle PrüfvorrichtungDer Flugsonde-Test ist ideal für Prototypen, da er für kleine Produktionsläufe kostengünstig ist und Änderungen des Designs mit minimalem Einfluss auf den Testprozess berücksichtigen kann.Es handelt sich um einen zerstörungsfreien Test, der auf Öffnungen hinweist., Shorts und Komponentenfragen, um sicherzustellen, dass jeder Prototyp den hohen Anforderungen unserer Kunden entspricht.

Das Produkt der Prototypen-PCB-Montage ist nicht nur eine Dienstleistung, sondern eine Verpflichtung zur Exzellenz im Bereich der Prototypen-PCB-Montagefertigung.Mit seiner Kombination aus hochpräzisen Eigenschaften und strengen Prüfmethoden, dieses Produkt ist ein Beweis für unser Engagement, unseren Kunden die bestmögliche Grundlage für ihre innovativen Projekte zu bieten.Egal, ob Sie sich noch in der Anfangsphase befinden oder bereit sind, Ihren Prototyp auf die nächste Stufe zu bringen., das Prototyp PCB Assembly Produkt ist der Schlüssel, um das Potenzial Ihres Projekts zu erschließen.

Eigenschaften:

• Produktbezeichnung: Prototyp der PCB-Versammlung
• PCB-Schicht: 2-Schicht
• PCB Material: FR4
• Lötmaske Farbe: Grün
• PCB-Dicke: 1,6 mm
• PCB-Größe: 100 mm*100 mm
• Herstellung von PCB-Prototypen
• Druckplattenmontage
• Herstellung von PCB-Montagen

Technische Parameter:

Anwendungen:

Die Marke JIETENG steht an vorderster Front bei der Herstellung von Prototypen von Leiterplatten und bietet eine außergewöhnliche Qualität und Präzision in ihrem Leiterplattenmodell.ist ein Beweis für die sorgfältige Aufmerksamkeit auf das Detail und robuste Produktionsstandards, die für die technologischen Produkte der Region synonym geworden sind.Bei der Prototypen-PCB-Montage von JIETENG geht es nicht nur um die Montage; es ist eine umfassende Lösung, die Innovation und Zuverlässigkeit verkörpert.

Mit einem Kupfergewicht von 1 Unze bietet die Leiterplatte eine ausgezeichnete Leitfähigkeit und Langlebigkeit, was sie für eine Vielzahl von elektrischen Anwendungen geeignet macht.Die weiße Seidenschirmfarbe sorgt für einen starken Kontrast, der bei der Identifizierung von Bauteilen und Prüfstellen hilftDie minimale Lötmaskenbrücke von 0,1 mm gewährleistet die Verhinderung der Lötbrücke zwischen dicht voneinander entfernten Lötplatten,die bei PCB-Konstruktionen mit hoher Dichte ein häufiges Problem darstelltDieses Merkmal trägt zusammen mit der Oberflächenbearbeitung HASL (Hot Air Solder Leveling) zur langen Lebensdauer und Zuverlässigkeit des Produkts bei.

Darüber hinaus ist die Prototyp-PCB-Versammlung von JIETENG mit einem Mindestringring von 0,1 mm ausgelegt, der für die Schaffung starker und sicherer Durchläufe unerlässlich ist.Dies ist besonders wichtig in Anwendungen der Druckschaltungsanordnung, bei denen die Integrität der elektrischen Verbindungen von größter Bedeutung istDie durch diese Eigenschaften gewährte Robustheit macht die JIETENG PCB-Leiterplatte zu einem idealen Kandidaten für die Entwicklung von Prototypen, bei denen zahlreiche Iterationen und Tests üblich sind.Es ermöglicht es Designern und Ingenieuren, die Grenzen ihrer kreativen und technischen Grenzen zu überschreiten, ohne sich Sorgen um Versagen bei der Montage machen zu müssen.

Die Anwendungen und Szenarien für die Prototypen-PCB-Montage von JIETENG sind umfangreich und vielfältig.wo eine schnelle Prototypstellung oft erforderlich ist, um mit dem schnelllebigen Markt Schritt zu haltenEs ist auch in der Automobilindustrie sehr anwendbar, wo die Haltbarkeit und Präzision des PCB-Manufacturing-Prozesses die Leistung und Sicherheit des Fahrzeugs direkt beeinflussen können.Im Bereich der Medizinprodukte, die hohen Standards der PCB-Montage von JIETENG gewährleisten, dass die strengen Vorschriften und Anforderungen erfüllt werden, wodurch die Funktionalität kritischer medizinischer Geräte geschützt wird.

Von Startups, die an der nächsten Generation von Tech-Geräten arbeiten, bis hin zu etablierten Unternehmen, die sich mit der Produktion komplexer industrieller Maschinen beschäftigen,Die JIETENG Prototyp-PCB-Versammlung bietet eine zuverlässige Grundlage für jedes ProjektIn der Luft- und Raumfahrt, im Militär, in der Telekommunikation und darüber hinaus scheint das Engagement von JIETENG für Qualität und Leistung durch, was es zur Wahl für alle macht, die ein erstklassiges PCB-Montageprodukt suchen.

Anpassung:

Markenbezeichnung:JIETENG

Modellnummer:PCB-Leiterplatten

Herkunftsort:China

Prüfmethode:Test mit Flugsonde

Oberflächenbearbeitung:HASL

Farbe aus Seidenfarbe:Weiß

Mindestliniebreite/Raum:0.1 mm/0.1 mm

Min. Lochgröße:0.2 mm

Bei JIETENG sind wir aufHerstellung von PCB-PrototypenundDruckplattenmontage, um eine hoheHerstellung von PCB-PrototypenUnsere hochmoderne Anlage in China verwendet fortschrittliche Testmethoden wie den Flying Probe Test, um die Leistung und Zuverlässigkeit Ihrer Leiterplatte zu gewährleisten.Mit unserem HASL Oberflächenveredelung und knackigVertrauen Sie JIETENG für alle Ihre PCB-Montage-Bedürfnisse, wo wir auch die kleinsten Details sorgfältig behandeln,mit einer Streckenbreite/Raumfläche und einer Löchergröße von mindestens 0.1mm und 0,2mm, um Ihre genauen Spezifikationen zu erfüllen.

Unterstützung und Dienstleistungen:

Unser Prototyp-PCB-Assembler ist mit den höchsten Qualitäts- und Zuverlässigkeitsstandards konzipiert.Wir bieten Ihnen eine umfassende Palette an technischen Dienstleistungen an, um sicherzustellen, dass Ihr Prototyping-Prozess nahtlos und effizient abläuftUnsere Dienstleistungen umfassen professionelle Beratung bei PCB-Design, Materialwahl und Komponentenbeschaffung, um die Leistung und Wirtschaftlichkeit Ihres Prototyps zu optimieren.

Wir verwenden fortschrittliche Montageverfahren und modernste Ausrüstung, um sowohl die Oberflächenmontage-Technologie (SMT) als auch die durchgehenden Komponenten zu verarbeiten.Unsere erfahrenen Techniker sind in der Lage, PCBs mit mehreren Schichten und komplizierten Designs zu montieren, so daß selbst die komplexesten Prototypen nach Maßgabe gebaut werden.

Um sicherzustellen, dass Ihr Prototyp allen funktionalen Anforderungen entspricht, bieten wir umfangreiche Testdienste an, einschließlich automatisierter optischer Inspektion (AOI), Röntgeninspektion, In-Circuit-Tests (ICT),und FunktionstestsUnser Qualitätssicherungsprozess ist streng und soll alle möglichen Probleme frühzeitig im Montageprozess erkennen.

Wir verstehen die Bedeutung des schnellen Prototyping im Produktentwicklungsprozess und sind daher bestrebt, schnelle Lieferzeiten zu bieten, ohne dabei auf die Qualität zu verzichten.Unser technisches Support-Team ist immer bereit, Ihnen bei Fragen oder Bedenken während der Prototyping-Phase zu helfen..

Weitere Informationen finden Sie in unserer umfassenden Dokumentation und Wissensdatenbank, die detaillierte Richtlinien und Tipps zur Optimierung des Prototypenbauprozesses enthält.Wir sind bestrebt, Ihnen die Werkzeuge und Unterstützung zu bieten, die Sie benötigen, um Ihre innovativen Ideen zum Leben zu erwecken..

Verpackung und Versand:

Produktverpackung für die Prototypen-PCB-Montage:

Jede Prototypen-PCB-Einheit ist in einem antistatischen Beutel verpackt, um empfindliche elektronische Komponenten vor elektrostatischer Entladung (ESD) zu schützen.Der antistatische Beutel wird dann in eine gepolsterte Box gelegt, die speziell für die Abmessungen des PCB ausgelegt istDie Kiste ist mit manipulationssicherem Band versiegelt, um eine zusätzliche Sicherheitsschicht zu bieten.

Versand von PCB-Prototypen:

Nach Fertigstellung der Verpackung wird die PCB-Prototypmontage über einen vertrauenswürdigen Kurierdienst versandt.Abhängig von den Anforderungen des KundenDie Packung ist für ihren vollen Wert versichert, um vor möglichen Schäden oder Verlusten während des Transports zu schützen.

Häufige Fragen:

F1: Welche Materialien werden in der PCB-Leiterplatte von JIETENG verwendet?

A1: Die JIETENG-PCB-Leiterplatte besteht aus hochwertigen Materialien, darunter FR-4-Glasfasersubstrat, Kupfer für die leitfähigen Schichten und bleifreies Löten zur Einhaltung der Umweltvorschriften.Die spezifischen verwendeten Materialien können je nach Anwendung und Kundenanforderungen variieren..

F2: Können die JIETENG-PCB-Leiterplatten nach spezifischen Konstruktionsanforderungen angepasst werden?

A2: Ja, JIETENG bietet Anpassungsdienste für ihre Leiterplatten an.und JIETENG werden die PCB nach diesen Spezifikationen herstellenDie Anpassung kann die Abmessungen der Platine, die Schichtzahl, die Platzierung der Komponenten und mehr umfassen.

F3: Welche Maßnahmen zur Qualitätskontrolle setzt JIETENG für die Produktion von Leiterplatten ein?

A3: JIETENG hält sich an strenge Qualitätskontrollmaßnahmen während des gesamten PCB-Montageprozesses. Dies umfasst automatisierte optische Inspektion (AOI), Röntgeninspektion für BGA, In-Circuit-Tests (ICT),und Funktionstests zur Gewährleistung der Zuverlässigkeit und Leistung der Leiterplatten.

F4: Wie verwaltet die PCB-Leiterplatte von JIETENG das thermische Management?

A4: Die JIETENG-PCB-Leiterplatte ist mit dem thermischen Management im Blick konzipiert.oder leitfähige Ebenen in die Konstruktion integriert werden können, um die Wärmewerte während des Betriebs weiter zu steuern.

F5: Wie lange dauert die Vorlaufzeit für einen Prototypen-PCB-Ansatz bei JIETENG?

A5: Die Vorlaufzeit für einen Prototypen-PCB-Montageauftrag bei JIETENG kann je nach Komplexität des Designs und der aktuellen Arbeitsbelastung variieren.JIETENG ist bestrebt, Prototypen schnell zu liefern, und Kunden können eine geschätzte Vorlaufzeit erwarten, nachdem sie ihre spezifischen Projektanforderungen mit dem Kundendienstteam von JIETENG besprochen haben.
