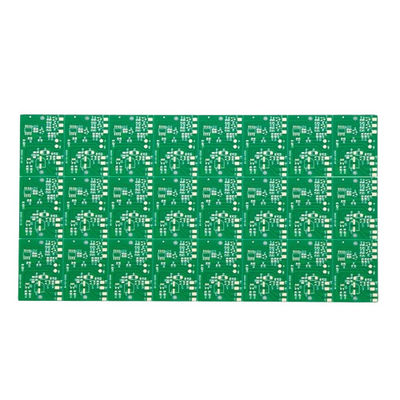

HASL Oberflächenabschluss Grüne PCB 1 Unze Kupfer Gewicht 0,1 mm Lötmaske Brücke FR4 Prototypenmontage

Beschreibung des Produkts:

Das Produkt Prototype PCB Assembly ist eine hochmoderne Lösung, die für eine Vielzahl von Anwendungen konzipiert wurde, die eine schnelle Bearbeitung und hohe Präzision erfordern.,Designer und Hersteller, die eine robuste, zuverlässige und effiziente Printed Board Assembly (PBA) benötigen.Der Prototyp PCB-Assembly zeichnet sich in der PCB-Assembly-Fertigungsindustrie aus..

Unser Prototyp-PCB-Assembly ist mit einem Kupfergewicht von 1 Unze hergestellt, das eine hervorragende Leitfähigkeit und Haltbarkeit bietet.Die Kupferschicht ist für die Funktionalität der Leiterplatte von entscheidender Bedeutung, da sie dazu beiträgt, Energie und Signal effektiv über das Board zu verteilenDieses Gewicht ist der Standard für die meisten PCBs in der Industrie und gewährleistet, dass das Produkt eine Vielzahl von elektrischen Belastungen bewältigen kann, ohne die Leistung oder Zuverlässigkeit zu beeinträchtigen.

Einer der optisch auffälligsten Aspekte der Prototypen-PCB-Montage ist die weiße Seidenblende.Symbole, und Komponentenbeschreibungen, die bei der Montage helfen und für Techniker und Endverbraucher eine klare und lesbare Referenz liefern.Der Kontrast zwischen der weißen Seidenfläche und der unteren Lötmaske ermöglicht eine einfache Identifizierung der Bauteile und PrüfstellenDies ist besonders wichtig in der Prototyping-Phase.

Wenn es um die Präzision geht, verfügt unser Prototypen-PCB-Assembly über eine minimale Ringgröße von 0,1 mm. Der Ringring ist die Kupferfläche, die ein plattiertes Durchlöcher umgibt,und es ist entscheidend für die Schaffung einer starken Bindung zwischen dem Bauteil Blei und dem PCBEine Ringgröße von mindestens 0,1 mm sorgt für ausreichend Platz für zuverlässige Lötverbindungen, auch bei Bauteilen mit den kleinsten Nadeln.damit die Wahrscheinlichkeit eines Verbindungsfehlers erheblich verringert wird.

Unser Produkt verfügt auch über eine Mindestlösungsmaskenbrücke von 0,1 mm. Die Lösungsmaskenbrücke bezieht sich auf die Mindestdistanz zwischen zwei Öffnungen in der Lösungsmaske.Dieses feine Detaillierungsniveau ist unerlässlich, um Lötbrücke während der Komponentenplatzierung und des Rückflusses zu verhindernDurch die Aufrechterhaltung eines Mindestbereichs von 0,1 mm stellt die Prototypen-PCB-Montage sicher, dass jede Komponente genau definiert und isoliert ist,die für die Funktionalität und Langlebigkeit des Produkts unerlässlich ist.

Die Prototyp-PCB-Versammlung zeichnet sich in der Feinlinientechnologie mit einer Mindestliniebreite und einem Raum von 0,1 mm/0,1 mm aus.Diese Spezifikation ermöglicht eine dichtere Routing von Spuren und komplexere Schaltungen auf einer kleineren Platine, so dass es perfekt für die miniaturisierten elektronischen Anforderungen von heute ist.Solche feinen Linien-Details sind in der modernen Druckplattenmontage von größter Bedeutung, da sie eine erhöhte Funktionalität ermöglichen, ohne dass größere Platten erforderlich sind, was ein Game-Changer bei räumlich eingeschränkten Anwendungen ist.

Im Bereich der PCB-Fertigung ist das Prototypen-PCB-Fertigungsprodukt in Bezug auf Details und die Einhaltung der höchsten Qualitätsstandards unvergleichlich.Jede Platte wird sorgfältig zusammengestellt und getestet, um sicherzustellen, dass sie den strengen Anforderungen für Prototypen und geringe Serien erfülltDas Produkt ist nicht nur so konzipiert, dass Sie Ihre Entwürfe schnell validieren können, sondern auch, um nach Abschluss des Designs reibungslos in die Produktion in vollem Umfang überzugehen.

Zusammenfassend ist die Prototyp-PCB-Versammlung ein außergewöhnliches Produkt, das auf die Bedürfnisse moderner Elektronik zugeschnitten ist, bei der Präzision, Zuverlässigkeit und Effizienz von größter Bedeutung sind.Mit Merkmalen wie einem Kupfergewicht von 1 Unze, weiße Seidenschirmfarbe, minimale Ringform, Lötmaskenbrücke und Linienbreite/Raum von 0,1 mm, setzt dieses Produkt den Standard für hochwertige Druckplattenmontage.Ob für ein Startup oder eine große Elektronikfirma., ist unser Prototyp PCB-Assembly das Produkt für alle PCB-Assembler.

Eigenschaften:

• Produktbezeichnung: Prototyp der PCB-Versammlung
• PCB-Größe: 100 mm*100 mm
• Prüfmethode: Flugsondeprüfung
• Min. Maskenbrücke: 0,1 mm
• PCB-Schicht: 2-Schicht
• Min Ringenring: 0,1 mm
• Herstellung von PCB-Prototypen
• Herstellung von PCB-Prototypen
• Druckkreisbaugruppe

Technische Parameter:

Anwendungen:

Die JIETENG-PCB-Leiterplatte ist ein hochwertiges Prototyp-PCB-Montageprodukt, das mit Präzision und Fachwissen im Herzen Chinas hergestellt wurde.Dieses Produkt ist ein Inbegriff des technologischen Fortschritts im Bereich der PCB-BaufabrikationDiese Druckplattenbaugruppe ist mit einer Modellnummer, die ihr einzigartiges Design kennzeichnet, auf die strengen Anforderungen moderner elektronischer Anwendungen zugeschnitten.Die PCB hat eine Standardgröße von 100mm*100mm, so dass es für eine Vielzahl von Anwendungen vielseitig ist.

Die 2-Schicht-Konfiguration der JIETENG-PCB-Leiterplatte bietet einen ausgewogenen Ansatz für Komplexität und Kosten,für eine Vielzahl von Szenarien geeignet, von industriellen Kontrollen bis hin zu UnterhaltungselektronikDie Verwendung einer weißen Seidenschirmfarbe sorgt für klare und lesbare Markierungen für die Identifizierung und Platzierung der Bauteile, was sowohl während des Montageprozesses als auch während der anschließenden Wartungsprüfungen von entscheidender Bedeutung ist.Diese Funktion verbessert die Benutzerfreundlichkeit der Leiterplattenanlage bei komplexen Projekten erheblich.

Mit einem ringförmigen Ring von mindestens 0,1 mm gewährleistet das PCB robuste Verbindungen und Langlebigkeit, auch bei Anwendungen, in denen es mechanischen Belastungen oder thermischen Zyklen ausgesetzt ist.Das Kupfergewicht von 1 Unze spiegelt ein Engagement für Qualität und Zuverlässigkeit wider, so daß das PCB die erforderlichen Strombelastungen bewältigen kann, ohne die Leistung zu beeinträchtigen.

Die PCB-Leiterplatte von JIETENG ist nicht nur ein Bauteil, sondern das Rückgrat eines jeden elektronischen Produktes.wenn Änderungen häufig vorgenommen werden und die Präzision nicht verhandelbar istOb für ein Startup, das an modernster Technologie arbeitet, oder für eine Bildungseinrichtung, die praktische Kenntnisse vermittelt, dieses PCB steht der Aufgabe.

Darüber hinaus ist die Druckplattenmontage von JIETENG eine ausgezeichnete Wahl für die Produktion kleiner Chargen, bei denen jede Einheit höchste Qualitätsstandards erfüllen muss.Unternehmen, die ihre Konstruktionen unter realen Bedingungen testen wollen, bevor sie die Produktion ausbauen, werden dieses PCB für einen unschätzbaren Vorteil halten.Von medizinischen Geräten bis hin zu Komponenten für die Luft- und Raumfahrt können durch das robuste Design und die präzise Herstellung dieses PCBs auch die Anforderungen der kritischsten Anwendungen erfüllt werden.

Zusammenfassend ist die JIETENG PCB Leiterplatte eine vielseitige, zuverlässige und präzise Lösung für die PCB-Versammlung.Seine Eigenschaften machen es für eine Vielzahl von Anwendungen und Szenarien im Bereich der PCB-Montagefertigung geeignet, um sicherzustellen, dass Ingenieure und Designer die richtigen Grundlagen haben, um ihre Innovationen zum Leben zu erwecken.

Anpassung:

Markenbezeichnung:JIETENG

Modellnummer:PCB-Leiterplatten

Herkunftsort:China

PCB-Größe:100 mm*100 mm

Mindestliniebreite/Raum:0.1 mm/0.1 mm

Min. Lochgröße:0.2 mm

PCB-Schicht2-Schicht

PCB-Dicke:1.6 mm

Entdecken Sie die ExzellenzHerstellung von PCB-Prototypenmit JIETENG, Ihrem Partner in hochwertigenDruckplattenmontage. Unsere Dienstleistungen sind in China verwurzelt und konzentrieren sich auf die Lieferung von präzise konstruierten PCB-Schaltplatten mit einer Standardgröße von 100mm*100mm.Wir sorgen für sorgfältige Liebe zum Detail mit einer Mindestlinie Breite und Raum von 0.1mm, ergänzt durch eine Mindestlochgröße von 0.2mm, um die kompliziertesten Designs unterzubringen.Das ist ein Beispiel für unser Engagement für eine robuste und zuverlässigeDruckkreisbaugruppeLösungen.

Unterstützung und Dienstleistungen:

Wenn Sie technische Unterstützung für Ihr PCB-Produkt benötigen, ist unser Team hier, um zu helfen.Unsere Supportdienste sind darauf ausgelegt, alle Fragen oder Probleme zu beantworten, die während des Montageprozesses auftreten können.Unsere Experten können Ihnen Anleitungen zur Platzierung von Komponenten, Löttechniken, Testverfahren und mehr geben, um sicherzustellen, dass Ihr Prototyp Ihren Spezifikationen entspricht und wie vorgesehen funktioniert.

Neben der Unterstützung bei der Fehlerbehebung bieten wir Ihnen auch eine Reihe von Dienstleistungen an, um die Entwicklung Ihres Prototyps zu erleichtern.und Empfehlungen für die Konstruktion zur Herstellbarkeit (DFM)Unser Ziel ist es, Ihnen zu helfen, den Montageprozess zu optimieren und Ihre Leiterplatten für die Produktion zu optimieren.

Für technische Fragen oder Serviceanfragen können Sie sich bitte an unseren umfassenden FAQ-Bereich wenden oder unsere Online-Unterstützungsressourcen für schnelle und einfache Lösungen verwenden.Wir sind bestrebt, Ihnen die qualitativ hochwertige Unterstützung und Dienstleistungen zu bieten, die für den Erfolg Ihres Prototypen-PCB-Montageprojekts erforderlich sind.

Verpackung und Versand:

Bei der Verpackung des Prototyp-PCB-Assemblerzeugnisses sorgen wir für die größte Sorgfalt und Präzision, um die empfindlichen Komponenten und Schaltkreise zu schützen.Jedes PCB wird zunächst in einen antistatischen Beutel gelegt, um elektrostatische Entladungen zu verhindernDie Tasche wird dann mit Schaumstoff oder Blasenfolie gepolstert und in eine robusteWellpappenkarton, der während der Beförderung ausreichend vor Stößen und Vibrationen schütztWir haben auch ein Trocknungsmittelpaket, um Feuchtigkeit zu absorbieren, die sich angesammelt haben könnte, um sicherzustellen, dass das PCB trocken bleibt.

Vor dem Versand wird die Kiste mit hochwertigem Verpackungsteppi versiegelt und klar mit Handhabungsanweisungen gekennzeichnet, um sicherzustellen, dass sie in der richtigen Ausrichtung aufbewahrt wird.Wir markieren das Paket auch als zerbrechlich, um die Spediteure zu warnen, es mit zusätzlicher Sorgfalt zu behandeln.Das Versandetikett enthält die Bestimmungsadresse und eine Nachverfolgungsnummer, so dass sowohl der Absender als auch der Empfänger den Fortschritt des Pakets bis zur Lieferung überwachen können.Unser Ziel ist es, Ihr PCB-Produkt in perfektem Zustand zu liefern., bereit für den sofortigen Einsatz bei der Ankunft.

Häufige Fragen:

F1: Welche Marke und Modellnummer hat das PCB-Assemblerzeugnis?

A1: Der Markenname des PCB-Assemblerzeugnisses ist JIETENG und die Modellnummer ist PCB-Leiterplatte.

F2: Wo wird die PCB-Leiterplatte von JIETENG hergestellt?

A2: Die PCB-Leiterplatine von JIETENG wird in China hergestellt.

F3: Kann die JIETENG PCB Leiterplatte nach spezifischen Anforderungen angepasst werden?

A3: Ja, die JIETENG PCB Leiterplatte kann angepasst werden, um spezifische Designanforderungen und Spezifikationen zu erfüllen.

F4: Welche Arten von PCB-Montageleistungen bietet JIETENG an?

A4: JIETENG bietet eine Reihe von PCB-Montage-Dienstleistungen an, darunter Oberflächenmontage-Technologie (SMT), Durchlöchertechnologie (THT) und Mischtechnologie-Montage.Wir können sowohl kleine Chargen als auch große Produktionsläufe aufnehmen.

F5: Wie kann ich die Qualität der PCB-Leiterplatine von JIETENG gewährleisten?

A5: JIETENG setzt während des gesamten Herstellungsprozesses strenge Qualitätskontrollmaßnahmen ein, einschließlich Inspektionen und Prüfungen, um sicherzustellen, dass jede Leiterplatte die höchsten Qualitätsstandards erfüllt.
