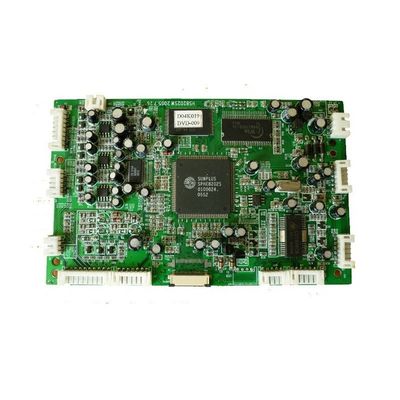

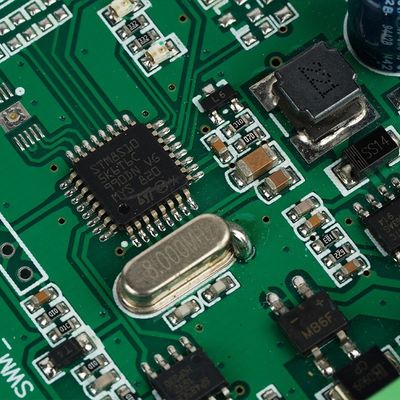

HASL Grüne Lötmaske Prototyp PCB Montage 6-Schicht 1oz Kupfer Flying Probe Test Dicke Kupfer 3oz

Beschreibung des Produkts:

Eine der wichtigsten Eigenschaften der Prototypen-PCB-Versammlung ist die Min Line Width/Space, die 0,1 mm/0,1 mm beträgt. Dies bedeutet, dass die Linien auf der PCB so dünn wie 0,1 mm sein können und es einen Raum von 0 geben kann.1 mm zwischen ihnenDies stellt sicher, daß das PCB in Bezug auf das Design präzise und genau ist.

Die PCB-Größe für die Prototypen-PCB-Versammlung beträgt 100mm*100mm. Diese Größe ist ideal für die Erstellung eines Prototyps von kleinen bis mittleren elektronischen Produkten.Es bietet genügend Platz für alle notwendigen Komponenten und Schaltungen.

Die Testmethode, die bei der Prototypen-PCB-Montage verwendet wird, ist der Flying Probe Test. Dieser Test ist ein zerstörungsfreier Test, der die Konnektivität der PCB überprüft.Es verwendet Sonden, die sich über das PCB bewegen und nach offenen oder Kurzschlüssen suchenDieser Test ist sehr zuverlässig und genau.

Die Oberflächenbeschichtung, die bei der Prototypen-PCB-Ansammlung verwendet wird, ist HASL (Hot Air Solder Leveling).Bei dieser Veredelung wird das PCB in geschmolzenes Lötwerk getaucht und dann mit Druckheißluft das überschüssige Lötwerk entferntDies erzeugt eine flache und gleichmäßige Oberfläche, die sich ideal für die Platzierung von Komponenten auf der Leiterplatte eignet.

Die Min-Lötmaskenbrücke für Prototypen-PCB-Montage ist 0,1 mm. Dies bedeutet, dass die Lötmaske so dünn wie 0,1 mm sein kann und zwischen ihr und den anderen Komponenten ein Abstand von 0,1 mm bestehen kann.Dies stellt sicher, dass die Komponenten vor zufälligem Löten geschützt sind.

Abschließend ist die Prototypen-PCB-Assemblée ein wichtiger Bestandteil der Printed-Circuit-Assembly. Sie hilft beim Erstellen eines Prototyps des Endprodukts vor der Massenproduktion.Zu den wichtigsten Merkmalen dieses Produkts gehören Min Line Width/Space von 0.1mm/0.1mm, PCB Größe 100mm*100mm, Flying Probe Test, HASL Oberflächenveredelung und Min Solder Mask Bridge von 0.1mm. Diese Eigenschaften sorgen dafür, dass das PCB präzise, genau und zuverlässig ist.

Eigenschaften:

• Produktbezeichnung: Prototyp der PCB-Versammlung
• Lötmaske Farbe: Grün
• Mindestliniebreite/Abstand: 0,1 mm/0,1 mm
• Min-Lochgröße: 0,2 mm
• Min Ringenring: 0,1 mm
• Schlüsselwörter: PCB-Prototypenherstellung, PCB-Prototypenherstellung

Technische Parameter:

Anwendungen:

Unsere PCB-Leiterplatten werden mit hochwertigem FR4-Material hergestellt, um maximale Haltbarkeit und Leistung zu gewährleisten.Wir nutzen die neueste Flugsonde Test-Methode, um sicherzustellen, dass jede Leiterplatte die höchsten Standards der Qualität und Zuverlässigkeit erfüllt. Unser minimales Ringring von nur 0,1 mm stellt sicher, dass jedes Brett sehr präzise und genau ist, während unsere grüne Maskenfarbe eine hervorragende Sichtbarkeit und einfache Identifizierung bietet.

Unser PCB Prototyp Fabrication Produkt ist perfekt für eine Vielzahl von Anwendungen und Szenarien.Entwicklung komplexer PCB-Layouts für industrielle Automatisierungssysteme, oder einfach nur eine zuverlässige und kostengünstige Lösung für Ihre Geschäftsanforderungen benötigen, ist unsere Leiterplatte die perfekte Wahl.

Unser Produkt ist ideal für die Verwendung in einer Vielzahl von Szenarien, darunter:

• Industrieautomationssysteme
• Benutzerdefinierte elektronische Geräte
• Medizinische Ausrüstung
• Verbraucherelektronik
• Telekommunikation
• Luft- und Raumfahrt
• Automobilindustrie

Mit unserer Mindest-Lötmaskenbrücke von nur 0,1 mm können Sie sicher sein, dass Ihre Leiterplatte sehr präzise und zuverlässig ist, mit minimalem Risiko von Fehlern oder Problemen.Wählen Sie JTETENGs PCB Prototyp Fabrication Produkt heute und erhalten Sie die hochwertige Druckschaltungsanordnung Lösung, die Sie brauchen, um Ihr Geschäft auf die nächste Ebene zu bringen!

Anpassung:

Unterstützung und Dienstleistungen:

Unser Prototyp PCB Assembly Produkt bietet umfassende technische Unterstützung und Dienstleistungen, um sicherzustellen, dass unsere Kunden hochwertige PCB-Montagen erhalten, die ihren spezifischen Anforderungen entsprechen.Unser Expertenteam steht Ihnen bei allen technischen Fragen oder Problemen zur Verfügung, die sich während des Entwurfs ergeben können., Prototyping und Herstellungsprozess.

Wir bieten eine Reihe von Dienstleistungen an, darunter Design for Manufacturability (DFM) -Analyse, Prototyping, Montage, Test und Qualitätskontrolle.Unsere hochmodernen Einrichtungen und modernste Ausrüstung ermöglichen uns schnelle Bearbeitungszeiten und qualitativ hochwertige Ergebnisse.

Darüber hinaus bieten wir Kundendienst, um sicherzustellen, dass unsere Kunden mit ihren Leiterplatten zufrieden sind.und Reparaturen nach Bedarf.

In jeder Phase des Prozesses sind wir bestrebt, einen außergewöhnlichen Kundenservice und Support zu bieten.Unser Ziel ist es, die Erwartungen unserer Kunden zu übertreffen und PCB-Montagen zu liefern, die ihren genauen Vorgaben entsprechen.
