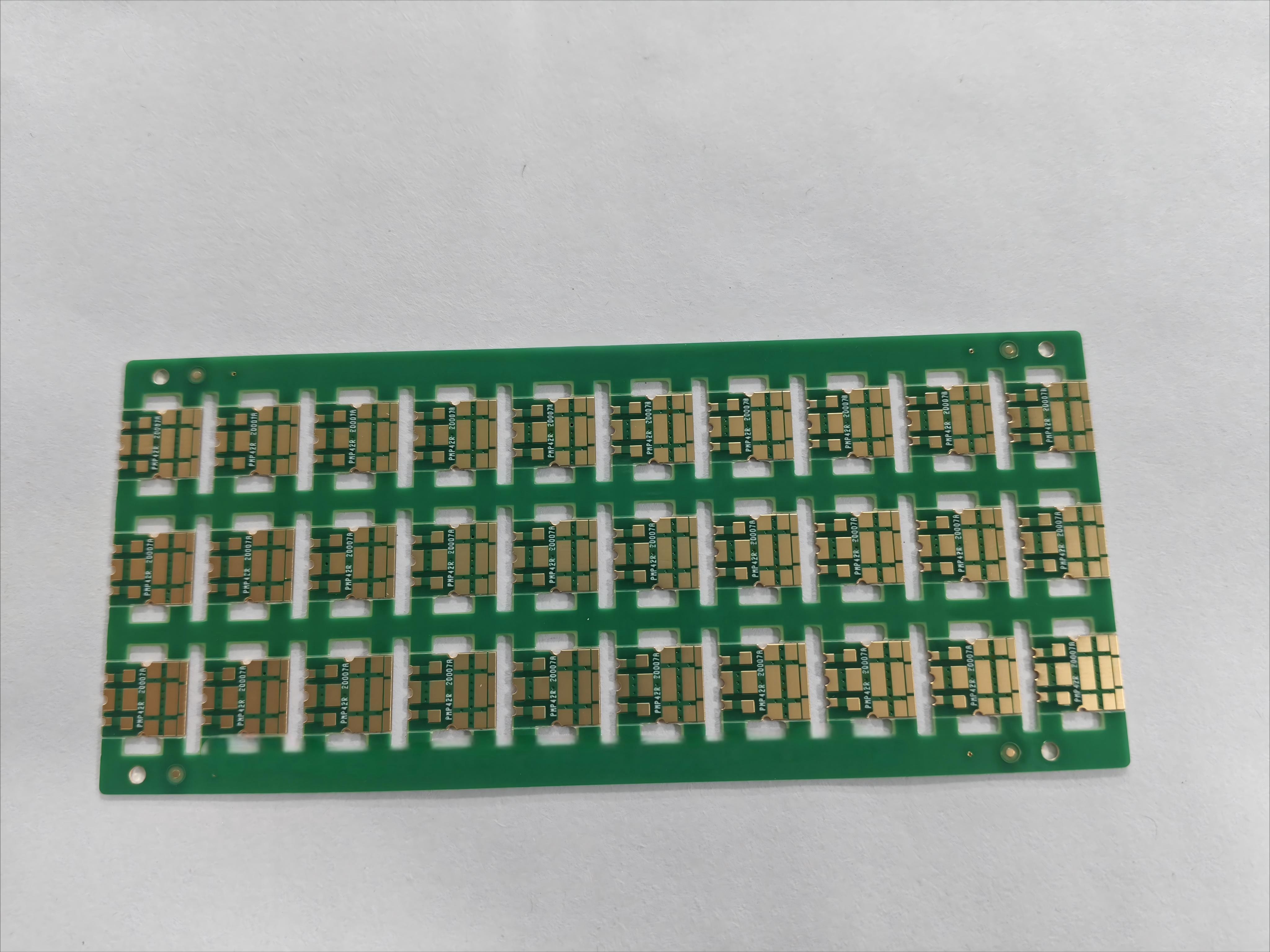

8-Schicht FR4 HF Encoder Präzision PCB Dicke 3,0 mm
| Herkunftsort | China Shenzhen |
|---|---|
| Markenname | JIETENG |
| Zertifizierung | UL ROHS TS16949 |
| Modellnummer | Encoder Präzision Pcb |
Kontaktieren Sie mich für kostenlose Proben und Coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.
xProduktdetails
| Seidenfarbe | Weiß | Farbe der Lötmaske | Grün |
|---|---|---|---|
| Prüfmethode | Test mit Flugsonde | PCB-Schicht | 8-Schicht |
| Oberflächenbearbeitung | HASL, ENIG | Produktbezeichnung | Produktbezeichnung: Encoder Präzision PCB Oberflächenbehandlung: HASL Mindestöffnung: 0,2 mm PCB Mat |
| PCB-Material | FR4 HF-Material | PCB-Dicke | 3.0 mm |
| Hervorheben | HF-Coder-Präzisions-PCB,3.0mm FR4 Präzisions-PCB,8 Schichten FR4-PCB |
||
Produkt-Beschreibung
Eigenschaften:
Produktbezeichnung: Encoder Precision PCB
Oberflächenbehandlung: HASL
Mindestöffnung: 0,2 mm
PCB-Material: FR4 HF-Material
PCB-Schichten: 8 Schichten
Farbe: Weiß
Dieses Produkt ist eine Leiterplattenmontage, die die Herstellung von Prototypen von Leiterplatten montiert. Es verfügt über eine HASL-Oberflächenbehandlung, eine Mindestblende von 0,2 mm,und 8-schichtige PCB aus FR4 HF-MaterialDie Farbe des Seidenwands ist weiß.
Technische Parameter:
| PCB-Material | FR4 HF-Material |
| PCB-Schicht | 8-Schicht |
| Min-Lochgröße | 0.2 mm |
| Prüfmethode | Test mit Flugsonde |
| Kupfergewicht | 1 Unze |
| Farbe der Lötmaske | Grün |
| Seidenfarbe | Weiß |
| PCB-Dicke | 3.0 mm |
| Oberflächenbearbeitung | HASL |
| Produktbezeichnung | Encoder Präzision Pcb |
Anwendungen:
Die Encoder-Präzisions-PCB ist ideal für eine Vielzahl von Anwendungen, einschließlich industrieller Automatisierung, Robotik und Medizinprodukten.
Der PCB-Prototyp von JIETENG hat ein Kupfergewicht von 1 Unze, und das Produkt verwendet eine Flugsonde-Testmethode, um sicherzustellen, dass es den höchsten Qualitätskontroll- und Zuverlässigkeitsstandards entspricht.
Es eignet sich für eine Vielzahl von Szenarien, einschließlich Prototyping, Produktentwicklung und Kleinproduktionen.,Die Kommission hat eine Reihe von Maßnahmen ergriffen, um die
Häufige Fragen:
F: Wie lange dauert die Vorlaufzeit für die PCB-Prototypenmontage von JIETENG?
A: Die Vorlaufzeit für die PCB-Prototypenmontage von JIETENG beträgt in der Regel 10-13 Werktage, abhängig von der Komplexität des Designs und der Bestellmenge.
F: Bietet JIETENG Prototypen-PCB-Assembly irgendwelche Anpassungsmöglichkeiten?
A: Ja, JIETENG Prototype PCB Assembly stellt Gerber-Dateien und technische Anforderungen bereit. Wie PCB-Material, Dicke, Kupferoberfläche, Maske und Seidenbildschirmfarbe usw.
F: Wo wird JIETENG-PCB-Prototypmontage hergestellt?
A: JIETENG Prototyp PCB Assembly wird in Shenzhen, China, hergestellt.
F. Welche Dateiformate werden für die PCB-Produktion akzeptiert?
A: Gerber-Dateien: CAM350 PCB-Dateien: Protel 99SE, PADS, CAD, Altium Designer.
Q. Sind meine Akten sicher?
A: Ihre Dateien sind vollkommen sicher. Wir schützen die Rechte an geistigem Eigentum unserer Kunden während des gesamten Prozesses. Alle Dateien von Kunden werden niemals mit Dritten geteilt.
