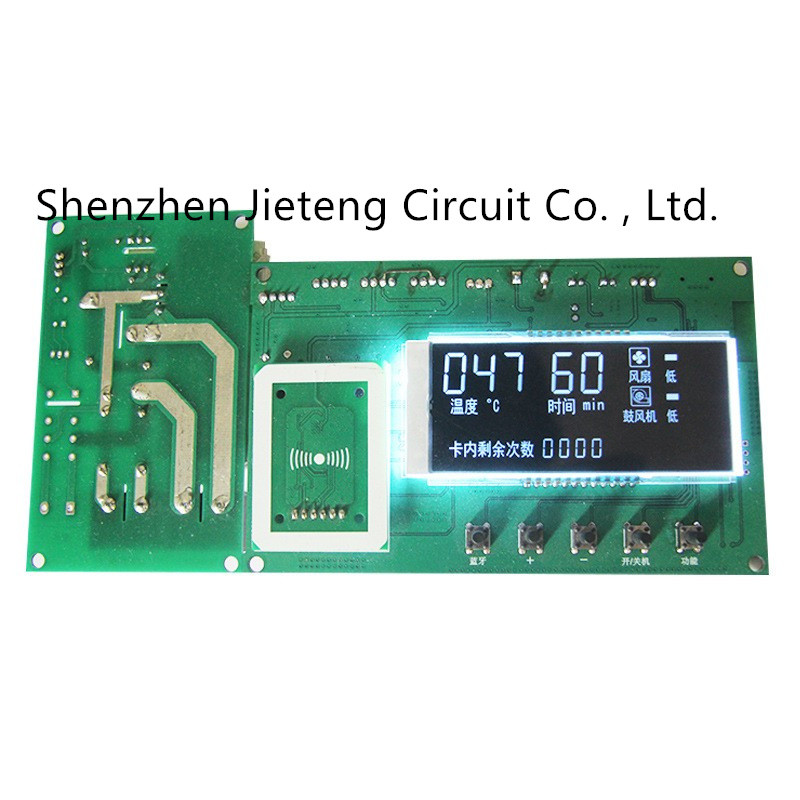

6 Schicht-Widerstand-Platten-Automobil Smt-Leiterplatte-Halogen frei

Herkunftsort Guangdong, China
Markenname JIETENG
Zertifizierung ISO/TS16949/RoHS/TS16949
Modellnummer Rogers FR4
Min Bestellmenge Verkäuflich
Preis Negotiable
Verpackung Informationen Vakuumverpackung in den leeren Kartonen
Lieferzeit 5-8 Tageslieferung
Zahlungsbedingungen Verkäuflich
Versorgungsmaterial-Fähigkeit 150000 Quadratmeter/Quadratmeter pro Jahr

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
System Anpassung akzeptieren Kupferne Stärke 1 Unze
Herkunftsort Guangdong, China Farbe weiß
Markieren

Widerstand smt Leiterplatte

,

Halogen freie smt Leiterplatte

,

Widerstand pcba Leiterplatteversammlung

Hinterlass eine Nachricht
Produkt-Beschreibung
der Plattenautomobil-Platte des Widerstands 6-layer Halogen-freie mehrschichtige Platte
Wesentliche Details
Vorbildliches Number:
PWB
Art:
steifes PWB, elektronisches Brett
Ursprungsort:
Guangdong, China
Markenname:
Besonders angefertigt
Grundmaterial:
FR4 /aluminum/ceramic CEM
Kupferne Stärke:
0.5-4OZ/1Oz/2Oz oder Gewohnheit
Brett-Stärke:
0.2~6mm
Min. Hole Size:
T / 2mm/0,2 Millimeter/0.15mm oder kundenspezifisches
Min., Linienbreite:
0.15mm/0.1mm/4mil oder Gewohnheit
Min., Zeilenabstand:
0.15mm/0.1mm oder kundenspezifisches
Oberflächenveredelung:
HASLs-/Immersiongold/grelles Gold/überzogen silver/OSP
Brett-Größe:
Kundengebundene Farbe und Größe, maximales 1200mm
Material:
FR4 /aluminum/ceramic CEM1
Lötmittelmaskenfarbe:
Blue.green.red.black.white.etc
Schicht:
1~24 Schichten
MOQ:
1pcs
Prüfungsservice:
AOI-RÖNTGENSTRAHL Funktions-Test
PWB-Einzelteil:
94v0 Fr4/Aluminium-PWB
Produktname:
PWB-Brett-Versammlung
Anwendung:
Elektronik-Gerät
Fähigkeit
Spezifikation von PWB-Herstellung
Schicht
1~32 Schichten
Material
FR4, CEM1, CEM3, Höhe TG, Rogers, F4B, takonisch, FR1, FR2,94v0, Aluuminum
Auftrag Quanyity
1~500,000
Brettform
Rechteckig, rund, Schlitze, Ausschnitte, Komplex, unregelmäßig
Brett-Ausschnitt
Schere, V-Ergebnis, Vorsprung-verlegt, Zähler gesunken
Brettstärke
0.2~8.0mm, Flex0.01~0.25 „
Kupfernes Gewicht
0.5oZ~12oZ
Lötmittelmaske
Doppelseitige grüne LPIs, stützen auch Rotes, weißes, Gelbes, Blaues, Schwarzes, Purpurrotes, usw.
Siebdruck
Doppelseitig oder einseitig in weißem, in Gelbem, in Rotem, in Schwarzem oder in negativem
Minimale Linienbreite/Raum
0.06/0.06mm
Maximale Brettmaße
Zoll 25,6 inch*43.3 oder 650mm*1100mm
Minimaler Bohrlochdurchmesser
0.1mm
Oberflächenende
HASL, ENIG, Immissions-Ti, Immisson-Silber, OSp, ENEPIG, usw.
Brettdickentoleranz
±10%
Minimale Schlitzbreite
0,12", 3.0mm oder 120 Mil
V-Ergebnistiefe
20~25% von Brettstärke
PTH-Wand Thinckness
>0.025mm
PTH-Loch Dia Tolerance
±0.076mm
Nicht PTH-Loch Dia Tolerance
±0.05mm
Loch-Positions-Abweichung
±0.076mm
Schlucklöcher
Ja
Qualitäts-Standard
IPC-A600F/MIL-STD-1050D
Entwurfsdateiformat
Ki-CAD, pro--e Gerber RS-274X, 274D, Eagle und AutoCAD DXF, DWG

Unsere Produkte sind weitverbreitet, eingeschlossen

Automobil-, medizinisches Gerät, Unterhaltungselektronik, Aerospace, Digital-Kommunikationen, industrielle Steuerung und mehr
