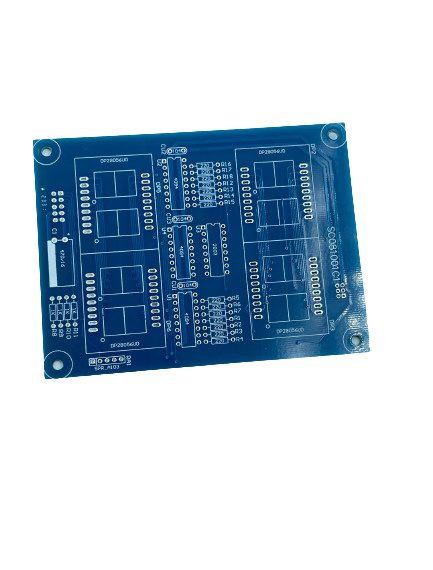

Hochfrequenz-PCBs mit 3/3mil Min Trace Width/dem Raum-Blasen-Taschen-Verpacken

JIETENG ist ein führender Hersteller von leistungsstarken Leiterplatten, einschließlich Hochfrequenzleiterplatten (PCBs). Unser PCBs sind entworfen, um die rigorosesten Anforderungen und die Eigenschaftsultrahochleistungs-, Hochgeschwindigkeits- und Hochfrequenzeigenschaften zu treffen. Wir setzen neue Technologie ein, um sicherzustellen, dass unser PCBs Ihren einzigartigen Bedarf und Bedingungen erfüllen kann. Unser Hochfrequenz-PCBs sind für eine breite Palette von Anwendungen, von der Unterhaltungselektronik zu den Automobil- und industriellen Anwendungen bestimmt.
Unsere Hochfrequenz-PCBs-Eigenschaft eine Vielzahl von Oberflächenenden, einschließlich HASL, ENIG und OSP. Wir bieten auch überlegene Spurnbreiten-/-raumwahlen, mit einer minimalen Spurnbreite/einem Raum von 3/3mil an. Darüber hinaus sind unser Hochfrequenz-PCBs mit einer minimalen Lochgröße von 0.2mm und Widerstandsteuerung von ±10% entworfen.
An JIETENG verstehen wir die Bedeutung des zuverlässigen Verpackens, das ist, warum wir das verpackende Vakuum anbieten, Blasentasche und kartonieren Kastenwahlen für unser Hochfrequenz-PCBs. Wir sind auf die Lieferung von zuverlässigen und dauerhaften Produkten stolz, die der stärksten Umwelt standhalten können. Wir werden am Versehen unserer Kunden mit den besten Qualitätsprodukt und service festgelegt.
Unser Ziel ist, unsere Kunden mit dem hochwertigsten und zuverlässigsten Hochfrequenz-PCBs auf dem Markt zu versehen. Wir bemühen uns, Kundenerwartungen zu übersteigen und Produkte zur Verfügung zu stellen, die entworfen sind, um die forderndsten Bedingungen zu erfüllen. Wenn Sie nach zuverlässigem und leistungsstarkem Hochfrequenz-PCBs suchen, schauen Sie nicht weiter als JIETENG.

Kundenbezogenheit:

JIETENG bietet Hochfrequenzdruckbretter, Hochfrequenzleiterplatten und Hochfrequenzdruckbrettkundenbezogenheitsdienstleistungen an, um den spezifischen Bedarf unserer Kunden zu erfüllen. Unsere Produkteigenschaften umfassen:

• Markenname: JIETENG
• Vorbildliches Number: PWB-Leiterplatte
• Ursprungsort: China
• Kupferne Stärke: 1-4oz
• Min Trace Width /Space: 3/3mil
• Verpacken: Staubsaugen Sie Verpackung, Blasen-Tasche, Karton-Kasten, etc.
• Schicht: 2-10
• Widerstand-Steuerung: ±10%

Unsere Verpflichtung gegenüber Qualität und Kundendienst garantiert, dass Sie den hochwertigsten konkurrenzfähigen Preis des Produktes höchstens empfangen. Treten Sie mit uns heute in Verbindung, um herauszufinden, wie wir Ihnen mit Ihrem Hochfrequenzdruckbrettbedarf helfen können.

Unterstützung und Dienstleistungen:

Hochfrequenz-PCBs erbringen technische Unterstützung und Dienstleistungen, um Kunden zu helfen, den besten Gebrauch von unseren Produkten zu machen. Kunden können mit uns in Verbindung treten, wenn sie irgendwelche Fragen oder Fragen haben, die auf unseren Produkten bezogen werden. Unsere sachverständigen Ingenieure sind verfügbar, alle mögliche Fragen zu beantworten und Anleitung auf, wie man zur Verfügung zu stellen unsere Produkte benutzt.
Wir gewähren auch engagierte Unterstützung für jedes Produkt. Von Installation zu Wartung, ist unser Team von Fachleuten hier zu helfen. Wir bemühen uns, die bestmögliche Kundendiensterfahrung für unsere Kunden zur Verfügung zu stellen.
Wir bieten auch freie Software-Aktualisierungen und Verbesserungen, um unsere Produkte aktuell zu halten an und zu garantieren, dass sie mit den spätesten Standards und den Regelungen konform bleiben. Zusätzlich bieten wir Schulungseinheiten und webinars an, um unseren Kunden zu helfen, die die meisten aus unseren Produkten heraus zu erhalten.

Verpackung und Versenden:

Hochfrequenz-PCBs sind empfindliche Komponenten, die das vorsichtige Verpacken erfordern und versendend, um sie sicherzustellen in gutem Zustand ankommen Sie. Die folgenden Richtlinien sollten beim Verpacken und Verschiffen Hochfrequenz-PCBs gefolgt werden:

• Benutzen Sie einen aufgefüllten Kasten oder einen Umschlag, um das PWB vor Schock und Erschütterung während der Durchfahrt zu schützen.
• Benutzen Sie entweder statische Schilder oder antistatische Luftpolsterfolie, um das PWB vor elektrostatischer Entladung zu schützen.
• Benutzen Sie einen Packzettel, um den Inhalt des Pakets zu identifizieren.
• Versenden Sie das PCBs unter Verwendung eines passenden Versandservice, der die Spurhaltung anbietet.
• Wenn Sie international versenden, benutzen Sie eine Fördermaschine, die Zollabfertigungsdienstleistungen anbietet.
