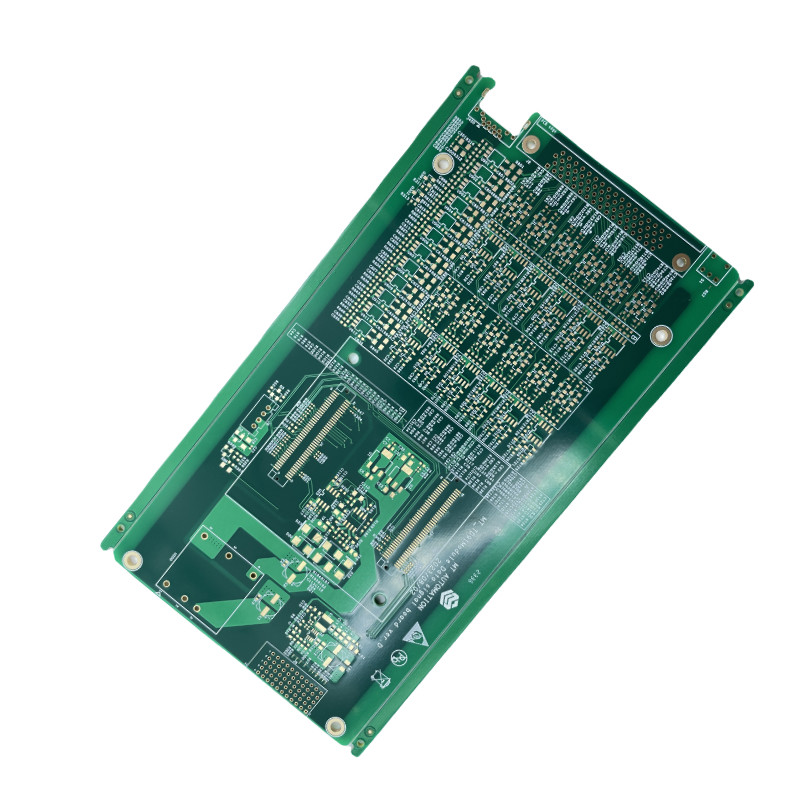

Hochgeschwindigkeits-Fr4-Druckplatte mit weißer Lötmaske und Vakuumverpackung

Hochfrequenz-PCBs sind Hochgeschwindigkeits-Leiterplatten, die für Hochfrequenz-Anwendungen entwickelt wurden.,Die Impedanzkontrolle dieses Produkts beträgt ±10%, was es zu einer idealen Lösung für Hochfrequenzanwendungen macht.

Eigenschaften:

• Hochfrequenz-Schaltplatten
• Min-Lochgröße: 0,2 mm
• Impedanzregelung: ±10%
• Kupferdicke: 1-4 Unzen
• Verpackung: Vakuumverpackung, Blasenbeutel, Karton, usw.
• Farbe des Seidenbildschirms: Weiß, Schwarz, Gelb usw.
• Hochfrequenzdruckplatten
• Hochgeschwindigkeitsdruckplatten
• Hochgeschwindigkeits-PCBs

Technische Parameter:

Anwendungen:

Wir sind stolz, JIETENG'sHochfrequente PCBDiese leistungsstarke Leiterplatte wurde speziell entwickelt, um den anspruchsvollen Anforderungen von Hochgeschwindigkeits-Leiterplatten gerecht zu werden.und SignalintegritätUnsere.Hochfrequente PCBWir bieten eine beeindruckende Auswahl an Spezifikationen, einschließlich einer Impedanzkontrolle von ±10%, einer Spurenbreite von 3/3 mil min/Raum, 2-10 Schichten, einer Plattendicke von 0,2 bis 3,2 mm und einer Lochgröße von 0,2 mm min.Hochfrequente PCB, können Sie sich auf zuverlässige Hochgeschwindigkeitsleistung und maximale Signalintegrität verlassen.

Anpassung:

• Markenbezeichnung: JIETENG
• Modellnummer: Leiterplatte
• Herkunftsort: China
• Min Spurenbreite/Raum: 3/3 Mil
• Impedanzregelung: ±10%
• Min-Lochgröße: 0,2 mm
• Material: FR4
• Tiefigkeit der Platte: 0,2-3,2 mm

JIETENG ist spezialisiert auf die Bereitstellung von kundenspezifischen Dienstleistungen für Hochfrequenz-Leiterplatten, Hochgeschwindigkeits-Leiterplatten und Hochleistungs-Leiterplatten.Unsere Hochfrequenz-PCBs sind mit präziser Spurenbreite und Raum ausgestattetSie können auch aus einer Vielzahl von Materialien wie FR4 wählen und eine Plattenstärke von 0,2 mm bis 3,2 mm haben.Mit unserem professionellen Service und unseren hochpräzisen Produkten, stellen wir sicher, dass Sie die besten PCBs für Ihre Anwendung erhalten.

Unterstützung und Dienstleistungen:

Hochfrequente PCB sind komplex und müssen nach strengen Standards entworfen und hergestellt werden.Unser technisches Support- und Service-Team hilft Ihnen dabei, Ihre Hochfrequenz-PCBs genau und effizient zu entwerfen..

Unser technisches Support- und Service-Team kann Sie über das beste Design für Ihre Hochfrequenz-PCBs beraten.Wir können Ihre Design-Anforderungen überprüfen und schlagen Sie die besten Design und Komponenten, um maximale Leistung zu gewährleisten.

Unser technisches Support- und Serviceteam kann Sie während des Herstellungsprozesses unterstützen.Wir können Ihnen helfen, die besten Materialien und Verfahren auszuwählen, um sicherzustellen, dass Ihre Hochfrequenz-PCBs nach den höchsten Standards hergestellt werden.

Unser technisches Support- und Service-Team kann Ihnen helfen, sicherzustellen, dass Ihre Hochfrequenz-PCBs alle Leistungsanforderungen erfüllen.Wir können Test- und Qualitätssicherungsdienste anbieten, um sicherzustellen, dass Ihre PCB die höchsten Qualitäts- und Zuverlässigkeitsstandards erfüllen.

Verpackung und Versand:

Hochfrequente PCB Verpackung und Versand:

• Hochfrequente PCBs werden in antistatischen Beuteln verpackt und dann in einen statischen Behälter gelegt.
• Der Container wird dann versiegelt und mit der Versandadresse gekennzeichnet.
• Das Paket wird dann über einen geeigneten Kurier versandt.

Häufige Fragen:

F: Was sind Hochfrequenz-PCBs?

A: Hochfrequente Leiterplatten sind eine Art von Leiterplatten, die von JIETENG mit der Modellnummer Leiterplatten hergestellt werden.Es ist in China hergestellt und entwickelt, um hohe Frequenzleistung und Fähigkeiten zu bieten..

F: Was sind die Vorteile der Verwendung von Hochfrequenz-PCBs?

A: Hochfrequente Leiterplatten bieten eine verbesserte Signalintegrität, ein robustes Design und eine erhöhte Zuverlässigkeit für Hochgeschwindigkeitskreisentwürfe.Es ermöglicht auch eine bessere Signalvermittlung und eine verbesserte thermische Leistung.

F: Welche Materialien werden in Hochfrequenz-PCBs verwendet?

A: Hochfrequente PCBs werden normalerweise aus Hochfrequenzmaterialien wie keramisch gefüllten Laminaten, PTFE (Teflon) und Hochfrequenzmetallen wie Kupfer und Silber hergestellt.

F: Was sind die Konstruktionsbedürfnisse für Hochfrequenz-PCBs?

A: Zu den Konstruktionsüberlegungen für Hochfrequenz-PCBs gehören die Impedanzkontrolle, die Signalintegrität und die Auslegung der Leistungs-/Bodenebene.und Durchläufe.

F: Welche Anwendungen eignen sich für Hochfrequenz-PCBs?

A: Hochfrequente Leiterplatten eignen sich für Anwendungen wie 5G-Netzwerke, Radarsysteme, Satellitenkommunikation und andere Anwendungen, die eine Hochgeschwindigkeitssignalübertragung erfordern.
