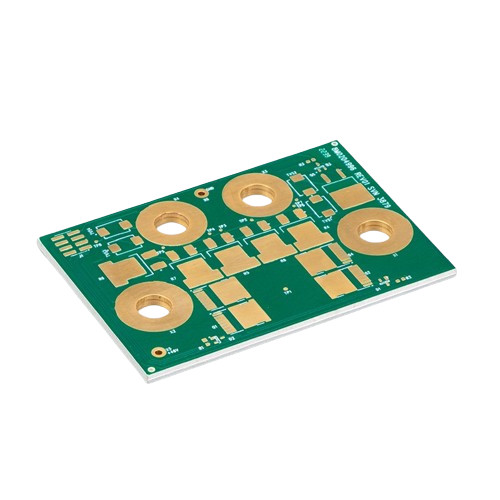

FR4 Impedanzkontroll-PCB-Board mit grüner Lötmaske 1,6 mm Montage-Service

Beschreibung des Produkts:

Die SMT (Surface Mount Technology) PCB (Printed Circuit Board) ist eine hochwertige elektronische Leiterplatte, die für eine Vielzahl von Anwendungen in der Elektronikindustrie entwickelt wurde.Diese Leiterplatte ist präzise gefertigt und zeichnet sich durch eine Kupferdicke von 1 Unze aus.Die Dicke der Kupferschicht ist ein entscheidender Faktor bei der Bestimmung der Strömungsträgerfähigkeit des PCB.und 1 Unze Kupfer bietet ein gutes Gleichgewicht zwischen körperlicher Robustheit und elektrischer Leistung.

Diese Platte ist ein zweischichtiges PCB, das heißt, sie besteht aus zwei separaten Schichten leitfähigen Materials.Diese Doppelschichtstruktur eignet sich ideal für komplexere Schaltungen, als eine einlagige Leiterplatte aufnehmen kannMehrschicht-Schaltplatten wie diese sind in modernen elektronischen Geräten, in denen der Platz sehr knapp ist, unerlässlich.und die Funktionalität kann nicht gefährdet werden.

Eine der wichtigsten Eigenschaften dieser SMT-PCB-Platine ist die minimale Bohrgröße von 0,2 mm. Die präzise gebohrten Löcher sind so konzipiert, dass die Leitungen von Oberflächenbauteilen fest aufgenommen werden.Diese feine Lochgröße ist ein Hinweis auf die Fähigkeit des Boards, hohe Dichte Komponenten Platzierung zu unterstützenDiese Eigenschaft ist besonders wichtig für Anwendungen, bei denen eine ausgeklügelte Schaltung in einem kompakten Raum erforderlich ist,wie Smartphones, Tabletten und anderen tragbaren elektronischen Geräten.

Die Lötmaskenfarbe dieses PCB ist das traditionelle Grün, das nicht nur ästhetisch, sondern auch funktionell dient.Die Lötmaske ist eine Schicht schützender Isolierstoffe, die dazu beiträgt, Kurzschlüsse zu verhindern, indem sie Kupferspuren vor versehentlichem Kontakt mit dem Lötmittel schützt, leitfähige Teile oder andere Bauteile während der Montage.Die grüne Farbe ist in der Industrie weit verbreitet und bietet einen Kontrast, der es einfacher macht, die Leiterplatte auf Herstellungsfehler oder Fehlausrichtungen zu überprüfen.

Darüber hinaus verfügt diese elektronische Leiterplatte über einen Mindestlinienabstand von 0,1 mm. Dieser enge Linienabstand ermöglicht eine höhere Dichte der Verkabelung oder Spuren auf der Leiterplatte,Ermöglicht die Konstruktion von komplexeren und komplexeren Schaltkreisen ohne Erhöhung der PlattengrößeDiese Eigenschaft ist besonders für mehrschichtige Leiterplatten von Vorteil, die eine große Anzahl von Verbindungen innerhalb eines begrenzten Bereichs aufnehmen müssen.Es hilft auch bei der Miniaturisierung elektronischer Geräte, wodurch mehr Funktionalität in kleinere Formfaktoren zusammengepackt werden kann.

Die Kombination dieser Eigenschaften macht dieses SMT-PCB-Board zu einem idealen Substrat für den Bau zuverlässiger und effizienter elektronischer Baugruppen.Es bietet eine robuste Plattform für eine Vielzahl von AnwendungenDie Präzision einer Mindestöffnung von 0,2 mm, verbunden mit einem Mindestlinieaufstand von 0,1 mm,ermöglicht die Erstellung von komplexen mehrschichtigen Leiterplatten, die den Anforderungen zunehmend komplexer elektronischer Konstruktionen gerecht werden können.

Zusammenfassend ist dieses SMT-PCB-Board eine vielseitige und robuste Lösung für moderne elektronische Anwendungen.Zwei-Schicht-Konstruktion, 0,2 mm Mindestlochgröße, grüne Lötmaske und 0,1 mm Mindestlinienabstand machen es zu einer geeigneten Wahl für verschiedene elektronische Produkte.Ob Sie einen Prototypen oder eine Massenproduktion von Unterhaltungselektronik entwickeln, bietet diese mehrschichtige Leiterplatte eine zuverlässige Grundlage für Ihre elektronischen Komponenten und Systeme.

Eigenschaften:

• Produktbezeichnung: SMT PCB Board
• Min. Linienbreite: 0,1 mm
• Oberflächenveredelung: HASL
• Lötmaske Farbe: Grün
• Material: FR4
• Die Dicke der Platte: 1,6 mm
• Elektronische Leiterplatte
• Integrierte Leiterplatte

Technische Parameter:

Anwendungen:

DieJTETENG PCB-Leiterplatte, mit Ursprung inChina, ist ein hochmodernesElektronische LeiterplatteDiese Leiterplatte, die die Modellnummer PCB trägt, hat ein professionelles Aussehen mit einemweiße Seidenfarbeauf einergrüne Lötmaske, bietet eine klare Sichtbarkeit für die Kennzeichnung und Diagnose von Bauteilen.10,6 mm große Plattenstärke, ist es robust genug, um den Härten des täglichen Gebrauchs standzuhalten und gleichzeitig die empfindliche Präzision zu bewahren, die für komplexe Schaltungen erforderlich ist.

Die JIETENG PCB ist fertig mitHASL(Hot Air Solder Leveling), eine beliebte Oberflächenveredelung, die eine zuverlässige Grundlage für die Lötkomponenten bietet und eine starke Verbindung und eine lang anhaltende Verbindung gewährleistet.Die HASL-Ausführung trägt auch zur Langlebigkeit der Platte bei, indem sie die Oxidation verhindert, was für die Aufrechterhaltung der Funktionalität im Laufe der Zeit von entscheidender Bedeutung ist.1 Unze KupferdickeDie Leistung der Leitungskapazität und der thermischen Steuerung der Leitungskapazität wird durch eine gute Balance zwischen elektrischer Belastung und Wärmeabbau gewährleistet..

Diese Leiterplatte ist nicht nur ein einlagiges Board, es ist einmit einer Leistung von mehreren Schichtendie die Funktionalität für komplexe elektronische Systeme verbessert.Dies macht es zu einer idealen Wahl für komplizierte elektronische Konstruktionen, die eine fortschrittlichere Schaltung und Signalintegrität erfordernEs ist ein wesentliches Bauteil in einer Vielzahl von Anwendungen, von Konsumelektronik wie Smartphones und Laptops bis hin zu Industrieanlagen und Medizinprodukten.

Die JIETENG-PCB-Leiterplatte ist auch einintegrierte Leiterplatte, so daß verschiedene elektronische Komponenten nahtlos in eine einzige Funktionseinheit integriert werden können.Diese Integration ist in Anwendungen von entscheidender Bedeutung, in denen Platz eine Priorität hat und Effizienz von größter Bedeutung istOb in der Luft- und Raumfahrt, der Automobilindustrie oder der Heimautomation,Die JIETENG PCB zeichnet sich als zuverlässige und vielseitige Lösung aus, auf die Ingenieure und Designer zählen können, um ihre elektronischen Erfindungen zum Leben zu erwecken.

Zusammenfassend, ob für Prototypen oder Massenproduktion, stellt die JIETENG PCB Leiterplatte eine zuverlässige und hochwertige Plattform für eine Vielzahl von elektronischen Anwendungen dar.Seine robuste Konstruktion, gepaart mit seinen fortschrittlichen Funktionen, machen es zu einer Wahl für Branchenfachleute, die innovative elektronische Lösungen entwickeln möchten.

Anpassung:

Markenbezeichnung:JIETENG

Modellnummer:PCB-Leiterplatten

Herkunftsort:China

Material:FR4 - ideal für den BauMehrschichtplatten

Farbe aus Seidenfarbe:Weiß - um eine klare und lesbare Markierung auf IhremDruckplatten

Min. Lochgröße:0.2 mm - Präzisionsbohrungen für komplexeIntegrierte Leiterplatten

Tiefstand der Platte:1.6 mm - eine Standarddicke für robuste und langlebige PCBs

Farbe der Lötmaske:Grün - das klassische Aussehen eines hochwertigen Schutzes von Leiterplatten

Unterstützung und Dienstleistungen:

Unsere Produkttechnische Unterstützung und Dienstleistungen für SMT (Surface Mount Technology) PCB (Printed Circuit Board) Produkte sind so konzipiert, dass Sie das Beste aus Ihren PCB-Komponenten herausholen.Wir bieten Ihnen eine umfassende Palette von Dienstleistungen zur Unterstützung Ihrer technischen Bedürfnisse.:

Technische Unterstützung:Unser Expertenteam steht Ihnen zur Verfügung, um Ihnen bei der Auswahl von Produkten, bei Designempfehlungen und bei der Prozessoptimierung Beratung zu geben.Wir können Ihnen helfen, Probleme zu beheben, die Sie bei der Montage oder Anwendung Ihrer SMT-PCB auftreten können.

Dokumentation und RessourcenWir stellen Ihnen eine breite Palette an Dokumentationen zur Verfügung, darunter Datenblätter, Anwendungsnotizen und Designrichtlinien, um sicherzustellen, dass Sie alle Informationen haben, die Sie benötigen, um unsere Produkte effektiv zu nutzen.

Dienstleistungen für die Prüfung von Entwürfen:Bevor Sie in die Produktion gehen, können unsere Ingenieure Ihre Entwürfe überprüfen, um mögliche Probleme zu identifizieren und Verbesserungen vorzuschlagen.

Unterstützung vor Ort:Für komplexe Projekte oder Probleme können wir einen technischen Support-Ingenieur anordnen, der Ihre Anlage besucht, um praktische Unterstützung und Schulung zu leisten.

Ausbildung und Bildung:Wir bieten Schulungen und Webinare an, um Sie über die neuesten SMT-PCB-Technologien und Best Practices auf dem Laufenden zu halten.

Qualitäts- und Zuverlässigkeitsprüfung:Unsere Produkte werden strengen Tests unterzogen, um eine hohe Qualität und Zuverlässigkeit zu gewährleisten. Wenn Sie Leistungsprobleme haben, wird unser Team mit Ihnen zusammenarbeiten, um die Analyse durchzuführen und das Problem zu lösen.

Reparaturdienstleistungen:Sollte Ihr SMT-PCB-Produkt repariert werden müssen, können wir Ihnen detaillierte Anweisungen und Unterstützung für den Reparaturprozess zur Verfügung stellen, oder Sie können das Produkt für eine professionelle Wartung an uns senden.

Unser Ziel ist es, Ihnen zu helfen, die höchsten Leistungsniveaus und Zuverlässigkeit Ihrer SMT-PCB-Produkte zu erreichen.

Verpackung und Versand:

Produktverpackung:

Die SMT (Surface Mount Technology) PCB (Printed Circuit Board) wird sicher verpackt, um ihre Integrität während des Transports zu gewährleisten.mit einer Breite von mehr als 20 mm,Der Beutel wird dann in ein gepolstertes Verpackungsmaterial, wie Schaumstoff oder Blasenfolie, gelegt, um zusätzlichen Schutz vor Aufprall und Vibrationen zu bieten.Mehrere Einheiten werden in robusteDie Außenkartons werden aus hochwertigem Wellpappe gefertigt.mit manipulationssicherem Band versiegelt, um eine letzte Sicherheitsschicht während des Transports zu schaffen.

Versand:

Alle Bestellungen von SMT PCB-Boards werden über einen zuverlässigen Kurierdienst versandt, um eine rechtzeitige und sichere Lieferung zu gewährleisten.Kunden haben die Möglichkeit, je nach Bedarf zwischen Standard- oder Beschleunigungsversanddiensten zu wählen.Nachweisinformationen werden bei Versand zur Verfügung gestellt, sodass Kunden die Reise ihres Pakets überwachen können.Die PCBs werden von unserer Anlage mit Versicherungsschutz versandt, um vor Verlust oder Beschädigung während des Transports zu schützen.Wir verpflichten uns, alle Zollabfertigungsverfahren zu übernehmen und einen reibungslosen Lieferprozess sowohl inländisch als auch international zu gewährleisten.Bitte überprüfen Sie das Paket bei der Ankunft und melden Sie alle Probleme innerhalb von 48 Stunden an unseren Kundendienst..

Häufige Fragen:

F1: Welcher Markenname wird für die angebotene SMT-PCB-Board verwendet?

A1:Der Markenname des SMT-PCB-Boards ist JIETENG.

F2: Können Sie die Modellnummer für diese spezielle SMT-PCB-Board angeben?

A2:Ja, die Modellnummer für diese SMT-PCB-Leiterplatte ist "PCB-Leiterplatte".

F3: Wo wird die JIETENG SMT-PCB-Board hergestellt?

A3:Die JIETENG SMT-PCB-Boards werden in China hergestellt.

F4: Ist die JIETENG-PCB-Leiterplatte für Hochfrequenzanwendungen geeignet?

A4:Ja, JIETENG-PCB-Leiterplatten sind für eine Vielzahl von Anwendungen, einschließlich Hochfrequenzanforderungen, konzipiert.

F5: Kann das JIETENG SMT PCB Board nach spezifischen Designanforderungen angepasst werden?

A5:Im Allgemeinen bietet JIETENG Anpassungsoptionen für ihre SMT-PCB-Boards.und das Unternehmen wird die Machbarkeit der Herstellung einer benutzerdefinierten PCB zu bewerten, um Ihre Bedürfnisse erfüllen.
