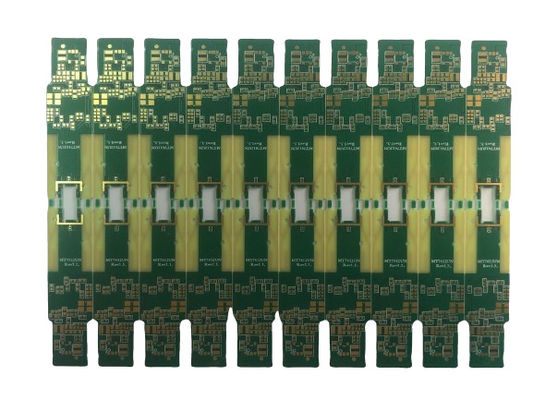

Weiße Hochfrequenz-PCBs für Seidenbildschirme mit FR4 2-10 Schicht HASL/ENIG/OSP

Beschreibung des Produkts:

Hochfrequente Leiterplatten oder High-Speed Printed Boards sind das Rückgrat moderner elektronischer Kommunikationsgeräte.Diese Platten sorgen dafür, dass die Elektronik mit dem schnellen technologischen Fortschritt Schritt halten kannUnsere High-Frequency Printed Circuit Boards sind präzise konstruiert, um eine außergewöhnliche Leistung für Anwendungen zu bieten, bei denen die Integrität des Signals von größter Bedeutung ist.

Unsere Hochfrequenz-PCBs sind in einer Vielzahl von Schichtkonfigurationen erhältlich, von 2 bis 10 Schichten.mehrschichtige Konstruktionen, die sich ideal für anspruchsvolle elektronische Komponenten eignenEgal, ob Sie an einer einfachen zweischichtigen Platte arbeiten oder an einem komplexeren zehn-schichtigen Design, unsere Produkte werden hergestellt, um höchste Qualitäts- und Zuverlässigkeitsstandards zu erfüllen.

Die Kupferdicke dieser Platten ist ein weiterer entscheidender Faktor für ihre Leistung.Diese Variation ermöglicht es den Konstrukteuren, das passende Gewicht für die elektrischen Anforderungen ihrer Projekte zu wählen, so dass die Platten die erforderlichen Stromstärken bewältigen und die thermische Steuerung des Systems verbessern können.

Die Tiefigkeit der Platte ist ebenfalls eine wichtige Überlegung, und unsere Hochfrequenz-PCBs werden in einem Bereich von 0,2 mm bis 3,2 mm angeboten.Dieses Sortiment bietet Anwendungsmöglichkeiten für verschiedene Anwendungen, von ultradünnen mobilen Geräten bis hin zu robusteren IndustrieanlagenDie Dicke der Platte kann erhebliche Auswirkungen auf ihre Haltbarkeit, Flexibilität und thermischen Eigenschaften haben, weshalb es entscheidend ist, die richtige Spezifikation für Ihre Anwendung auszuwählen.

Das Material, das bei der Herstellung dieser Hochgeschwindigkeitsdruckplatten verwendet wird, ist FR4, ein bekanntes und sehr zuverlässiges Substrat in der Leiterplattenindustrie.mechanische Festigkeit, und thermische Beständigkeit, was es zu einer idealen Wahl für Hochfrequenz-Druckschaltplatten macht, die anspruchsvollen Betriebsbedingungen ausgesetzt sind.

Um sicherzustellen, dass unsere Hochfrequenz-PCBs in einem perfekten Zustand ankommen, setzen wir sorgfältige Verpackungsstandards ein.Unsere Bretter werden zunächst Vakuum verpackt, um jede Luft zu entfernen und Oxidation oder Kontamination zu verhindernNach dem Vakuumversiegeln werden sie in einen Blasenbeutel gelegt, der eine zusätzliche Schicht des Schutzes vor körperlichen Schocks während des Transports bietet.die verpackten Platten werden sicher in eine robuste Kartonbox gelegt, um sicherzustellen, dass sie gut geschützt sind, bis sie Ihre Haustür erreichen.Diese Kombination von Verpackungsmaterialien gewährleistet, dass Ihre Hochfrequenz-PCBs sofort einsatzbereit und ohne Schäden geliefert werden.

Zusammenfassend bieten unsere Hochfrequenz-PCBs eine optimale Mischung aus Funktionalität und Langlebigkeit.zusammen mit der Zuverlässigkeit des FR4-MaterialsDiese High-Speed-Druckplatten werden für die anspruchsvollsten Hochfrequenzanwendungen entwickelt.Blasenbeutelung, und Kartonboxen, um sicherzustellen, dass Ihre High-Frequency Printed Circuit Boards in unberührtem Zustand ankommen.Unsere PCBs sind ein Beweis für unser Engagement für Qualität und Leistung in der Hochgeschwindigkeitselektronikindustrie..

Eigenschaften:

• Produktbezeichnung: Hochfrequenz-PCBs
• Soldermasken Farbe: Grün, Blau, Weiß, Schwarz usw.
• Verpackung: Vakuumverpackung, Blasenbeutel, Karton, usw.
• Oberflächenbeschichtung: HASL, ENIG, OSP usw.
• Schicht: 2-10 Schichten für Hochgeschwindigkeitsdruckplatten
• Min-Lochgröße: 0,2 mm für Hochleistungs-Leiterplatten

Technische Parameter:

Anwendungen:

JIETENG high-frequency circuit boards are specifically designed for applications where the performance of high-speed printed boards is critical to the functionality and reliability of the overall systemDiese aus China stammenden PCB-Leiterplatten sind für eine Vielzahl von Branchen und Szenarien konzipiert, um eine optimale Signalintegrität und Systemleistung zu gewährleisten.Mit dem Schwerpunkt auf Präzision, diese Platten sind mit einer Impedanzkontrolle von ±10%, einer Mindestlochgröße von 0,2 mm und einer Mindestspurenbreite / -fläche von 3/3 mil. Die Oberflächenveredelungsoptionen umfassen unter anderem HASL, ENIG, OSP,um verschiedene Anforderungen an die Umwelt und die Montage zu erfüllenJIETENGs Modellnummer PCB-Leiterplatte ist vielseitig, mit verfügbaren Schichten von 2 bis 10, um der Komplexität und den Designbedürfnissen verschiedener Anwendungen gerecht zu werden.

Der Einsatz der Hochgeschwindigkeits-Leiterplatten von JIETENG erstreckt sich auch auf fortschrittliche Kommunikationssysteme, bei denen die Aufrechterhaltung der Integrität der Hochfrequenzsignale von größter Bedeutung ist.Diese Systeme erfordern oft PCBs, die mit Frequenzen im Gigahertz-Bereich ohne signifikante Verluste oder Reflexionen umgehen könnenIn der Luft- und Raumfahrt und im Verteidigungsbereich sind Zuverlässigkeit und Leistung nicht verhandelbar.Die JIETENG-Hochfrequenz-PCBs bieten die Robustheit, die für Geräte unter extremen Bedingungen benötigt wird, während gleichzeitig einheitliche Kommunikations- und Steuerungssignale gewährleistet werden.

Auch medizinische Geräte profitieren von den speziellen Eigenschaften dieser Hochfrequenz-PCBs.Diagnosegeräte wie MRT- und Ultraschallgeräte setzen auf Hochgeschwindigkeitsschaltungen, um präzise Bilder und Daten zu liefernDie Präzision und Zuverlässigkeit der PCB-Leiterplatten von JIETENG sorgen dafür, dass diese lebensrettenden Geräte optimal funktionieren.Die Notwendigkeit einer effizienten und robusten Kommunikation zwischen Geräten macht Hochfrequenz-PCBs zu einem wesentlichen BauteilDie PCBs von JIETENG ermöglichen eine schnelle und zuverlässige Datenübertragung, die intelligente Geräte und Sensoren benötigen, um in einer vernetzten Umgebung optimal zu funktionieren.

Außerdem ist in der Unterhaltungselektronik, wo die Nachfrage nach schnelleren und zuverlässigeren Geräten weiter steigt, dieDer Einsatz der Hochfrequenz-Leiterplatten von JIETENG ist in Produkten wie Smartphones zu beobachten.Diese Anwendungen profitieren von der Fähigkeit der PCB, Hochgeschwindigkeitsdatenübertragung zu unterstützen und elektromagnetische Störungen (EMI) zu reduzieren.die für die Aufrechterhaltung der Signalklarheit in dicht verpackten elektronischen Geräten entscheidend ist.

Die unterschiedlichen Anwendungen der Hochfrequenz-PCBs von JIETENG unterstreichen ihre Anpassungsfähigkeit und ihre Fähigkeit, den hohen Anforderungen verschiedener Hightech-Industrien gerecht zu werden.Ob für kritische Abwehrsysteme, fortschrittliche medizinische Technologien, modernste Unterhaltungselektronik oder die Feinheiten des IoT, bietet JIETENG eine PCB-Leiterplattenlösung, die für Exzellenz und Zuverlässigkeit steht.

Anpassung:

Markenbezeichnung:JIETENG

Modellnummer:PCB-Leiterplatten

Herkunftsort:China

Farbe des Seidenbildes:Erhältlich in verschiedenen Farben, darunter Weiß, Schwarz, Gelb, etc.

Min. Spurenbreite/Raum:Präzisionsarbeit mit 3/3 Mil für hohe Dichte-Design-Anforderungen.

Tiefstand der Platte:Eine Reichweite von 0,2-3,2 mm für verschiedene Anwendungen von Hochfrequenz-Leiterplatten.

Material:Verwendung von FR4 für Hochleistungs-Leiterplatten, die zuverlässig sind.

Min. Lochgröße:So klein wie 0,2 mm für komplizierte High-Speed-Druckplatten-Designs.

Unterstützung und Dienstleistungen:

Unsere Hochfrequenz-PCBs sind so konzipiert, dass sie in Anwendungen, in denen eine hohe Signalintegrität unerlässlich ist, eine überlegene Leistung bieten.Um sicherzustellen, dass unsere Kunden den Nutzen und die Funktionalität unserer Produkte maximieren, bieten wir Ihnen umfassende technische Unterstützung und Dienstleistungen an, die auf Ihre spezifischen Bedürfnisse zugeschnitten sind.

Technischer Support: Unser Team von erfahrenen Ingenieuren steht Ihnen zur Verfügung, um Ihnen fachkundige Beratung und Unterstützung zu bieten.und geben Tipps für die Optimierung der Leistung Ihrer Hochfrequenz-Schaltungen.

Design-Review-Service: Bevor Sie Ihr Design in die Produktion überführen, können unsere Experten Ihr PCB-Layout überprüfen, um mögliche Probleme zu identifizieren, die die Leistung bei hohen Frequenzen beeinträchtigen könnten.Dieser Service hilft sicherzustellen, dass Ihr Design sowohl für die Herstellbarkeit als auch für die Funktionalität optimiert ist.

Materialwahlhilfe: Die Wahl des Substratmaterials kann die Leistung von Hochfrequenz-PCBs erheblich beeinflussen.Unsere Spezialisten können Ihnen helfen, die für Ihre Anwendung am besten geeigneten Materialien auszuwählen, um die bestmögliche Signalintegrität und elektrische Leistung zu erreichen.

Test und Zertifizierung: Um die Zuverlässigkeit und Qualität Ihrer Hochfrequenz-PCBs zu gewährleisten, bieten wir umfassende Testdienste an. Dazu gehören elektrische Tests, Signalintegritätsanalysen,und thermische PrüfungenWir können Ihnen auch bei der Erlangung der für Ihre Branche oder Anwendung erforderlichen Zertifizierungen helfen.

Nachverkaufs-Support: Unser Engagement für die Kundenzufriedenheit erstreckt sich über den Verkauf hinaus.einschließlich Unterstützung bei eventuellen Problemen oder Bedenken nach der Produktion.

Dokumentation und Ressourcen: Wir stellen eine Fülle von Dokumentation und Online-Ressourcen zur Verfügung, einschließlich technischer Datenblätter, Bewerbungsnotizen und Whitepapers,um Ihnen zu helfen, unsere Hochfrequenz-PCBs zu verstehen und effektiv zu verwenden.

Kundenspezifische Lösungen: Wenn Sie einzigartige Anforderungen haben oder eine maßgeschneiderte Lösung benötigen, ist unser Ingenieurteam bereit, mit Ihnen zusammenzuarbeiten, um ein Hochfrequenz-PCB zu entwickeln, das Ihren spezifischen Anforderungen entspricht.

Unser Ziel ist es, sicherzustellen, dass Sie alle Unterstützung und Dienstleistungen haben, die Sie benötigen, um Ihr Hochfrequenz-PCB-Projekt zu einem Erfolg zu machen.Wir verpflichten uns, den höchsten Kundenservice und die höchste technische Kompetenz in der Branche zu bieten..

Verpackung und Versand:

Unsere Hochfrequenz-PCBs sind sorgfältig verpackt, um einen maximalen Schutz beim Transport zu gewährleisten.Jedes PCB ist einzeln in eine antistatische Verpackung eingeschlossen, um die Integrität der empfindlichen elektronischen Komponenten gegen elektrostatische Entladungen zu wahrenDie Platten werden dann sicher in eine gepolsterte, starre Schachtel gelegt, die mit Schaum oder Blasenfolie gefüllt ist, um Bewegung zu verhindern und mögliche Anschläge während des Versands zu absorbieren.langlebige Außenkartons, die gemäß den Versandvorschriften versiegelt und gekennzeichnet sindWir achten besonders darauf, dass unsere Hochfrequenz-PCBs in perfektem Zustand bei Ihnen ankommen.

Vor dem Versand wird jedes Paket sorgfältig geprüft, um sicherzustellen, dass es unseren hohen Qualitäts- und Sicherheitsstandards entspricht.Einzelheiten über den Inhalt und alle notwendigen HandhabungsanweisungenUnsere Lieferpartner wurden sorgfältig ausgewählt wegen ihrer Zuverlässigkeit und Expertise im Umgang mit elektronischen Komponenten.Sicherstellen, dass Ihre Hochfrequenz-PCBs unverzüglich und ohne Beschädigung geliefert werdenBitte überprüfen Sie Ihre Sendung bei der Ankunft und kontaktieren Sie uns sofort, wenn Probleme auftreten.

Häufige Fragen:

F1: Was ist ein Hochfrequenz-PCB und was sind seine typischen Anwendungen?

A1:Eine Hochfrequenz-PCB, wie die JIETENG-PCB-Leiterplatte, ist für die Übertragung von Signalen über einen Hochfrequenzbereich mit einer Frequenz von typischerweise mehr als 500 MHz ausgelegt.Sie werden in Anwendungen wie der Mikrowelle weit verbreitet., HF- und schnelle digitale Schaltungen, Satellitenkommunikationssysteme und Hochgeschwindigkeits-Datenübertragungstechnologien.

F2: Welche Materialien werden bei der Herstellung von JIETENG Hochfrequenz-PCBs verwendet?

A2:JIETENG Hochfrequenz-PCBs werden typischerweise mit fortschrittlichen Materialien hergestellt, die einen geringen Dielektrverlust und eine stabile Dielektrkonstante aufweisen, wie FR4, Polyphenylenoxid (PPO) -Harze oder Teflon.Diese Materialien werden ausgewählt, um bei hohen Frequenzen einen minimalen Signalverlust zu gewährleisten.

F3: Kann die PCB-Leiterplatte von JIETENG für Außenanwendungen verwendet werden?

A3:Ja, die PCB-Leiterplatte von JIETENG ist so konzipiert, dass sie verschiedenen Umgebungsbedingungen standhält und in Außenanwendungen verwendet werden kann.Es wird unter strengen Qualitätskontrollmaßnahmen in China hergestellt, um Zuverlässigkeit und Haltbarkeit in verschiedenen Umgebungen zu gewährleisten..

F4: Können die Hochfrequenz-PCBs von JIETENG nach spezifischen Konstruktionsanforderungen angepasst werden?

A4:JIETENG bietet Anpassungsmöglichkeiten für ihre Leiterplatten.und andere Spezifikationen, um sicherzustellen, dass das Endprodukt ihren besonderen Konstruktionsanforderungen entspricht.

F5: Wie gewährleistet die JIETENG-PCB-Leiterplatte die Signalintegrität bei hohen Frequenzen?

A5:Die JIETENG-PCB-Leiterplatte ist mit präziser Impedanzsteuerung konstruiert und verwendet Materialien mit geeigneten dielektrischen Eigenschaften, um die Signalintegrität bei hohen Frequenzen zu erhalten.Das PCB-Layout ist optimiert, um Signalverluste und Cross-Talk zu reduzieren, die eine zuverlässige Leistung für Hochgeschwindigkeitsanwendungen gewährleistet.
