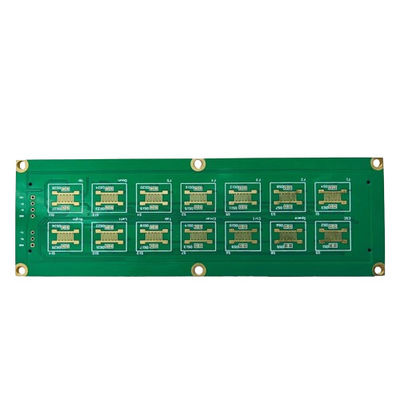

Advanced High Frequency PCBs mit ±10% Impedanzkontrolle 3/3mil Min Trace 1-4oz Kupfer

Beschreibung des Produkts:

Hochfrequente Leiterplatten (PCB) bilden das Rückgrat der modernen Elektronik und ermöglichen den schnellen und leistungsfähigen Betrieb, den die heutigen Technologien erfordern.mit einer Breite von mehr als 10 mm,Diese High-Speed Printed Boards sind präzise gefertigt und für eine Vielzahl von Anwendungen optimiert, einschließlich, aber nicht beschränkt auf, Telekommunikation, Luft- und Raumfahrt und medizinische Geräte.Unsere Hochfrequenz-Leiterplatten verfügen über eine Reihe von Funktionen und Spezifikationen, die sie zu einer idealen Wahl für alle machen, die nach Hochgeschwindigkeits-Druckschaltplatten suchen, die Zuverlässigkeit und Leistung bieten.

Eine der wichtigsten Spezifikationen bei Hochfrequenz-PCBs ist die Kupferdicke, und unsere Platten haben Optionen von 1 Unze bis 4 Unzen.Diese variable Kupferdicke ermöglicht eine flexible Konstruktion und Anwendung, um sicherzustellen, dass unsere High-Speed-Druckplatten, unabhängig davon, ob Ihr Projekt eine minimale oder umfangreiche Stromtragung erfordert, auf diese Bedürfnisse zugeschnitten werden können.Diese Anpassung ermöglicht es Designern, die Stromverteilung zu optimieren, Signalintegrität und thermisches Management, die alle für Hochleistungs-Leiterplatten entscheidend sind.

Präzision ist der Schlüssel zum Schaltkreislaufdesign, und unsere Hochfrequenz-PCBs verfügen über eine minimale Spurbreite und einen Raum von 3/3 Mil.Diese feine Detaillierung sorgt dafür, dass unsere Hochgeschwindigkeits-Druckschaltungstafeln komplexe Entwürfe ohne Kompromisse unterstützen könnenDie engen Spuren- und Raumkapazitäten ermöglichen komplexere und dichtere Schaltungen, die die Grundlage für ausgeklügelte und kompakte elektronische Geräte bilden.Dies ist besonders für Anwendungen von Vorteil, bei denen Platz eine hohe Priorität hat und Leistung nicht geopfert werden kann.

Das Herzstück jeder Leiterplatte sind die Durchläufe und Durchlöcher, die Wege für elektrische Verbindungen über die verschiedenen Schichten der Platte bieten.Unsere Hochfrequenz-PCBs haben eine Mindestöffnung von 0.2 mm, was dem Bedarf der Industrie an Miniaturisierung Rechnung trägt, während Funktionalität und Zuverlässigkeit beibehalten werden.die für mehrschichtige Hochgeschwindigkeitsdruckplatten, die komplexe Routing- und Interkonnektivität erfordern, unerlässlich ist.

Ästhetik und Funktionalität gehen Hand in Hand, und deshalb bieten wir unsere Hochfrequenz-PCBs mit einer Vielzahl von Lötmaskenfarben an, darunter grün, blau, weiß, schwarz und mehr.Die Lötmaske schützt die Kupferschaltungen nicht nur vor Umweltfaktoren und möglichen Kurzschlüssen, sondern bietet auch ein professionelles und maßgeschneidertes Aussehen für die High-Speed Printed Boards. Die Vielfalt der Farben kann verwendet werden, um verschiedene Tafeln innerhalb eines Systems zu unterscheiden oder mit dem Firmenbranding in Einklang zu bringen.

Die Plattendicke ist ein weiterer Aspekt, bei dem unsere Hochfrequenz-PCBs Vielseitigkeit bieten, mit Optionen von 0,2 mm bis 3,2 mm.Dieser Bereich ermöglicht die Herstellung sowohl flexibler als auch starker Hochgeschwindigkeitsdruckplatten, die unterschiedlichen Ebenen der mechanischen Stabilität und Flexibilität entsprechend den Anforderungen verschiedener Anwendungen bietet.mit einer Breite von mehr als 20 mm,, können unsere Hochleistungs-Leiterplatten nach Ihren Vorgaben angepasst werden.

Zusammenfassend sind unsere Hochfrequenz-PCBs so konzipiert, dass sie den hohen Anforderungen von Hochgeschwindigkeits- und Hochleistungs-elektronischen Anwendungen gerecht werden.feine Spurenbreite und Abstand, kleine Lochgrößen, mehrere Lötmaskenfarbenoptionen und eine Vielzahl von Plattenstärken, diese High-Speed Printed Boards zeichnen sich als eine erstklassige Wahl für jedes Projekt aus.Wenn Sie nach leistungsstarken Leiterplatten suchen, die Ihre nächste Innovation antreiben., schauen Sie nicht weiter als unsere Hochfrequenz-PCBs, die für Exzellenz und Zuverlässigkeit konzipiert sind.

Eigenschaften:

• Produktbezeichnung: Hochfrequenz-PCBs
• Tiefigkeit der Platte: 0,2-3,2 mm
• Farbe des Seidenbildschirms: Weiß, Schwarz, Gelb usw.
• Impedanzregelung: ±10%
• Min-Lochgröße: 0,2 mm
• Schicht: 2-10
• Hochgeschwindigkeitsdruckplatten
• Hochfrequenz-Schaltplatten

Technische Parameter:

Anwendungen:

DieJIETENGDie Marke ist gleichbedeutend mit der modernsten Technologie derHochgeschwindigkeitsdruckplatten, die eine breite Palette von Anwendungen für verschiedene Hochfrequenz-Szenarien bietet.PCB-Leiterplatten, mit seiner Modellnummer stolz in die Oberfläche eingraviert, ist ein Paradebeispiel für makellose Ingenieur- und Fertigungskunst ausChinaDiese Platten sind speziell für Branchen konzipiert, in denen Präzision und Zuverlässigkeit von größter Bedeutung sind.

mit einer Mindestspurenbreite/Raum von3/3 Milund eine Plattendicke, die von0.2-3.2 mm, sind die JIETENG-Boards vielseitig und können an die Anforderungen komplexer elektronischer Baugruppen angepasst werden.Diese Vielseitigkeit macht sie ideal für Anwendungen von der Luft- und Raumfahrt bis zur Telekommunikation.Die Marke JIETENG sorgt dafür, dass jedeHochfrequenz-Druckplattenist gebaut, um die Leistungserwartungen in diesen anspruchsvollen Umgebungen zu übertreffen.

Mit überall von2-10 SchichtenDiese robusten Leiterplatten können die komplizierten Schaltungen aufnehmen, die für fortschrittliche elektronische Geräte erforderlich sind.0.2 mmDie JIETENG-Lösung wird in den meisten Fällen mit einer elektrischen Leistung in Verbindung gebracht.HochgeschwindigkeitsdruckplattenSie sind somit ein integraler Bestandteil im Bereich der hochentwickelten Elektronik, wo jeder Millimeter zählt.

Sorgfältig verpacktVakuumverpackung, durchFlaschenbeutel, und schließlich eingeschlossen in robusteKartonkästenJIETENG sorgt dafür, dass ihre Hochfrequenz-PCBs in unberührtem Zustand ankommen, bereit für den sofortigen Einsatz.oder einem Kommunikationssatelliten, die JIETENGHochfrequenzdruckplattensind so konzipiert, dass sie in einer Vielzahl von Anwendungen höchste Leistung bieten und Qualität und Zuverlässigkeit in jeder Schicht gewährleisten.

Anpassung:

Markenbezeichnung:JIETENG

Modellnummer:PCB-Leiterplatten

Herkunftsort:China

Schicht:2-10 Schichten, geeignet für Hochgeschwindigkeits-Leiterplatten

Farbe des Seidenbildes:Erhältlich in Weiß, Schwarz, Gelb usw. zur eindeutigen Kennzeichnung auf Hochfrequenz-Leiterplatten

Verpackung:Sichere Vakuumverpackung, Bubble Bag und Kartonbox, um die sichere Lieferung von Hochgeschwindigkeits-Leiterplatten zu gewährleisten

Oberflächenbearbeitung:Optionen einschließlich HASL, ENIG, OSP usw. für eine zuverlässige Leistung von Hochgeschwindigkeits-Leiterplatten

Min. Lochgröße:Präzisionsbohrungen mit einer Mindestlochgröße von 0,2 mm für Hochfrequenz-Druckschaltplatten

Unterstützung und Dienstleistungen:

Unsere Hochfrequenz-PCBs sind mit Blick auf eine höhere Leistung konzipiert und bieten im Rahmen unseres Engagements für Exzellenz umfassenden technischen Support und Dienstleistungen für unsere Produkte an.Unsere Support-Dienste umfassen eine umfangreiche Online-Wissensbasis, detaillierte Produktdokumentation und Zugriff auf eine Reihe von Diagnosetools zur Fehlerbehebung und Optimierung Ihrer PCB-Leistung.

Zur Unterstützung des Design- und Entwicklungsprozesses stellen wir Designrichtlinien, Materialspezifikationen und Anwendungsnotizen zur Verfügung, die speziell für Hochfrequenzanwendungen zugeschnitten sind.Unser erfahrenes technisches Support-Team steht zur Verfügung, um bei Designüberlegungen zu helfen., Materialauswahl, und um alle Fragen zu beantworten, die sich auf die Leistung und Fähigkeiten unserer Hochfrequenz-PCBs beziehen.

Falls Sie Probleme mit Ihren Leiterplatten haben, ist unser technisches Support-Team bereit, Ihnen schnelle und effiziente Lösungen zu bieten.Wir bieten eine Reihe von Dienstleistungen an, einschließlich der Ausfallanalyse., Empfehlungen für die Nachbearbeitung, und wir können Sie durch alle notwendigen Reparaturen oder Anpassungen führen, um sicherzustellen, dass Ihre PCB ihre vorgesehenen Spezifikationen erfüllen.

Für die laufende Wartung und Leistungsoptimierung bieten wir regelmäßige Updates und Upgrades unserer Produktspezifikationen und Supportressourcen an.Wir sind bestrebt sicherzustellen, dass Ihre Hochfrequenz-PCBs während ihres gesamten Lebenszyklus weiterhin optimal funktionieren..

Wir sind bestrebt, unseren Kunden ein Höchstmaß an Service und Unterstützung zu bieten.Unser technisches Support-Team ist auf Ihren Erfolg ausgerichtet und ist immer bereit, Ihnen zu helfen, das Beste aus Ihren Hochfrequenz-PCBs herauszuholen.

Verpackung und Versand:

Unsere Hochfrequenz-PCBs werden sorgfältig verpackt, um ihre Integrität und Qualität während des Versands zu gewährleisten.Jedes PCB ist einzeln in einen statisch schützenden Beutel eingeschlossen, um vor elektrostatischen Entladungen zu schützen, die empfindliche elektronische Komponenten beschädigen könnenDie Platten werden dann sicher zwischen Schaumstoffpolster gelegt, die die Bewegung innerhalb der Verpackungshülle dämpfen und verhindern.

Die Außenseite der Verpackung besteht aus langlebigem Wellpappe, der eine hohe Strukturfestigkeit bietet, um den Transportbedingungen standzuhalten.Die Schachtel ist mit schwerem Verpackungsteppi versiegelt, um zu vermeiden, dass sie versehentlich geöffnet und den Umwelteinflüssen ausgesetzt wirdEine Verpackungsliste befindet sich auf der Außenseite der Verpackung, sodass sie bei Erhalt leicht identifiziert und überprüft werden kann.

Um die sichere Lieferung unserer Hochfrequenz-PCBs zu gewährleisten, nutzen wir seriöse Spediteure mit Tracking-Fähigkeiten.Die Kunden erhalten eine Nachverfolgungsnummer bei Versand, damit sie den Fortschritt ihrer Sendung überwachen können, bis sie an ihrem Bestimmungsort ankommt.Wir treffen alle Vorsichtsmaßnahmen, um unsere Hochfrequenz-PCBs schnell und in perfektem Zustand zu liefern.

Häufige Fragen:

F1: Was ist ein Hochfrequenz-PCB und welche Anwendungen hat es?

A1:Eine von JIETENG hergestellte Hochfrequenz-PCB ist eine Art PCB-Schaltplatte, die zur Übertragung von Signalen über einen hohen Frequenzbereich ausgelegt ist.Diese PCB werden häufig in Anwendungen wie fortschrittlichen Kommunikationssystemen verwendet, Mikrowellen-, Radiofrequenz- und Hochgeschwindigkeitsanwendungen, bei denen die Signalintegrität von größter Bedeutung ist.

F2: Welche Materialien werden bei der Herstellung von JIETENG Hochfrequenz-PCBs verwendet?

A2:JIETENG Hochfrequenz-PCBs werden typischerweise mit Materialien hergestellt, die einen geringen Dielektrverlust, eine hohe Wärmeleitfähigkeit und stabile elektrische Eigenschaften über einen breiten Frequenzbereich aufweisen.Zu den gängigen Materialien gehören spezielle Hochfrequenzlaminate wie PTFE (Teflon), FR4 oder proprietäre Mischungen, die die spezifischen Leistungsanforderungen der Anwendung erfüllen.

Q3: Kann ich eine von JIETENG entworfene und hergestellte High Frequency PCB Leiterplatte besorgen?

A3:Ja, JIETENG bietet kundenspezifische Design- und Fertigungsdienstleistungen für Hochfrequenz-PCB-Schaltplatten.Impedanzsteuerung, und andere Spezifikationen, und JIETENG wird ein PCB zur Verfügung stellen, das auf diese Bedürfnisse zugeschnitten ist.

F4: Wie stellt JIETENG die Qualität seiner Hochfrequenz-PCBs sicher?

A4:JIETENG hat einen strengen Qualitätskontrollprozess, der Materialinspektion, Konstruktionsprüfung, Herstellungsprozesskontrolle,und Abschlussprüfung, um sicherzustellen, dass alle Hochfrequenz-PCBs die erforderlichen Normen erfüllenDarüber hinaus hält sich JIETENG als Hersteller mit Sitz in China sowohl an nationale als auch an internationale Qualitäts- und Leistungsstandards.

F5: Wie lange dauert es, bis ein Hochfrequenz-PCB von JIETENG bestellt wurde?

A5:Die Vorlaufzeit für Hochfrequenz-PCBs kann je nach Komplexität des Designs, Bestellmenge und Materialverfügbarkeit variieren.JIETENG arbeitet mit Kunden zusammen, um geschätzte Lieferzeiten während des Bestellprozesses bereitzustellen. Für spezifische Vorlaufzeiten Informationen, sollten Kunden JIETENG mit ihren Bestelldetails kontaktieren.
